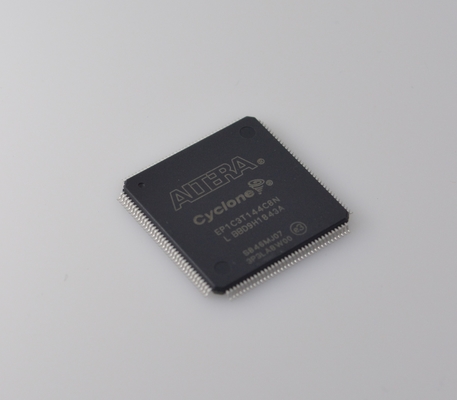

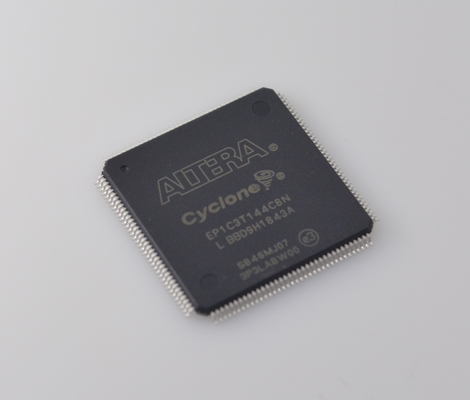

FPGA Cyclone EP1C3T144C8N con 2.910 LE, 144-Pin TQFP, funzionamento a 3.3V, PLL integrato, I/O a basso costo e flessibili per controllo embedded e prototipazione

EP1C3T144C8N Cyclone FPGA con 2.910 LE 144-Pin TQFP 3.3V Operation On-Chip PLL Low-Cost & Flexible I/O per il controllo e la prototipazione incorporati

Caratteristiche

■ da 2.910 a 20.060 LE, cfr. tabella 1­1

■ fino a 294.912 bit di RAM (36.864 byte)

■ Supporta la configurazione tramite un dispositivo di configurazione seriale a basso costo

■ Supporto per gli standard I/O LVTTL, LVCMOS, SSTL-2 e SSTL-3

■ Supporto per lo standard PCI a 66 e 33 MHz, 64 e 32 bit

■ Supporto I/O LVDS ad alta velocità (640 Mbps)

■ supporto I/O LVDS a bassa velocità (311 Mbps)

■ supporto I/O RSDS da 311 Mbps

■ Fino a due PLL per dispositivo forniscono la moltiplicazione dell'orologio e lo spostamento di fase

■ fino a otto linee di orologeria globale con sei risorse di orologeria disponibili per riga di blocco di matrice logica (LAB)

■ supporto per la memoria esterna, comprese le DDR SDRAM (133 MHz), le FCRAM e le SDRAM a velocità di trasmissione singola (SDR)

■ Supporto per più core di proprietà intellettuale (IP), incluse le funzioni Altera® MegaCore® e le megafunzioni del programma Altera Megafunctions Partners (AMPPSM).

Descrizione

I dispositivi Cyclone® contengono un'architettura bidimensionale basata su righe e colonne per implementare la logica personalizzata.Le interconnessioni a colonna e a riga di velocità variabili forniscono interconnessioni di segnale tra LAB e blocchi di memoria incorporati.

La matrice logica è composta da LAB, con 10 LE in ciascuna LAB.I LAB sono raggruppati in righe e colonne su tutto il dispositivoI dispositivi per cicloni variano da 2.910 a 20.060 LE.

I blocchi RAM M4K sono veri blocchi di memoria a doppia porta con 4K bit di memoria più parità (4.608 bit).o memoria a singola porta fino a 36 bit di larghezza fino a 250 MHzQuesti blocchi sono raggruppati in colonne su tutto il dispositivo tra alcuni LAB. I dispositivi Cyclone offrono tra 60 e 288 Kbits di RAM incorporata.

Ogni pin di I/O del dispositivo Cyclone è alimentato da un elemento di I/O (IOE) situato alle estremità delle righe e delle colonne LAB intorno alla periferia del dispositivo.I pin I/O supportano vari standard di I/O a singola estremità e differenziali, come lo standard PCI a 66 e 33 MHz, 64 e 32 bit e lo standard I/O LVDS fino a 640 Mbps.e segnali abilitati a uscita. I pin DQS, DQ e DM a doppio scopo insieme alle catene di ritardo (utilizzate per allineare i segnali DDR in fase) forniscono il supporto di interfaccia con dispositivi di memoria esterna come DDR SDRAM,e dispositivi FCRAM fino a 133 MHz (266 Mbps).

I dispositivi Cyclone forniscono una rete di orologio globale e fino a due PLL. La rete di orologio globale consiste di otto linee di orologio globale che guidano l'intero dispositivo.La rete di orologi globale può fornire orologi per tutte le risorse all'interno del dispositivoLe linee dell'orologio globale possono anche essere utilizzate per i segnali di controllo.I PLL Cyclone forniscono clocking di uso generale con moltiplicazione dell'orologio e spostamento di fase, nonché uscite esterne per il supporto I/O differenziale ad alta velocità.
