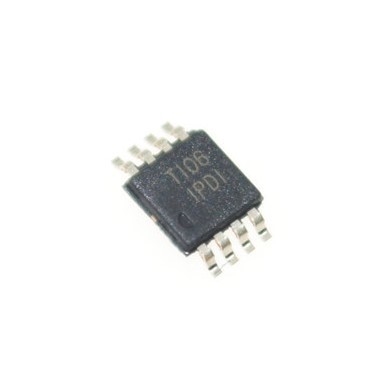

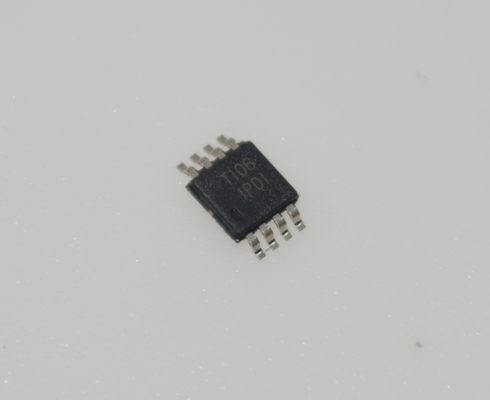

Amplificatore di strumentazione di precisione INA826AIDGKR con uscita rail-to-rail a basso rumore, ampia gamma di alimentazione, bassa potenza, elevato CMRR e piccolo package MSOP-8

INA826AIDGKR Amplificatore di strumentazione di precisione con uscita rail-to-rail a basso rumore, ampia gamma di alimentazione, basso consumo, elevato CMRR e piccolo package MSOP-8

andnbsp;

Caratteristiche

andbull; Gamma di modo comune in ingresso: include V

andbull; Reiezione di modo comune: andndash; 104dB, min (G = 10) andndash; 100dB, min a 5 kHz (G = 10)

andbull; Reiezione dell'alimentazione: 100 dB, min (G = 1)

andbull; Tensione di offset bassa: 150 andmicro;V, max

andbull; Deriva di guadagno: 1 ppm/anddeg;C (G = 1), 35 ppm/anddeg;C (G > 1)

andbull; Rumore: 18 nV/andradic;Hz, G andge; 100

andbull; Larghezza di banda: 1 MHz (G = 1), 60 kHz (G = 100)

andbull; Ingressi protetti fino a andplusmn;40 V

andbull; Uscita rail-to-rail

andbull; Corrente di alimentazione: 200 andmicro;A

andbull; Gamma di alimentazione: andndash; Alimentazione singola: da 3 V a 36 V andndash; Alimentazione doppia: andplusmn;1,5 V a andplusmn;18 V

andbull; Intervallo di temperatura specificato: andndash;40anddeg;C a +125anddeg;C

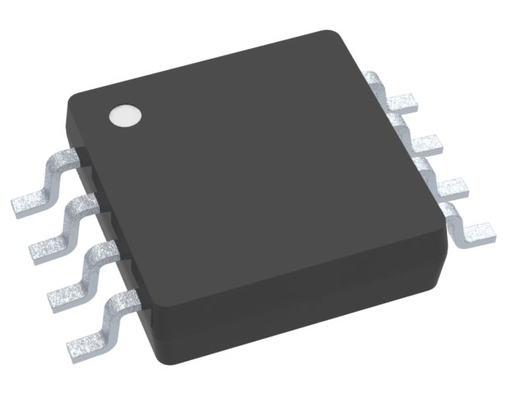

andbull; Package: VSSOP a 8 pin, SOIC e WSON

andnbsp;

Applicazioni

andbull; Modulo di ingresso analogico

andbull; Trasmettitore di flusso

andbull; Test della batteria

andbull; Test LCD

andbull; Elettrocardiogramma (ECG)

andbull; Apparecchiature chirurgiche

andbull; Analisi di processo (pH, gas, concentrazione, forza e umidità)

andbull; Interruttore automatico (ACB, MCCB, VCB)

andnbsp;

Descrizione

L'INA826 è un amplificatore di strumentazione economico che offre un consumo energetico estremamente basso e funziona su una gamma di alimentazione singola o doppia molto ampia. Una singola resistenza esterna imposta qualsiasi guadagno da 1 a 1000. Il dispositivo offre un'eccellente stabilità sulla temperatura, anche a G > 1, grazie alla bassa deriva di guadagno di soli 35 ppm/anddeg;C (massimo).

L'INA826 è ottimizzato per fornire un eccellente rapporto di reiezione di modo comune di oltre 100 dB (G = 10) su frequenze fino a 5 kHz. A G = 1, il rapporto di reiezione di modo comune supera gli 84 dB sull'intera gamma di modo comune in ingresso, dall'alimentazione negativa fino a 1 V dell'alimentazione positiva. Utilizzando un'uscita rail-to-rail, l'INA826 è un'ottima scelta per il funzionamento a bassa tensione da un'alimentazione singola a 3 V, nonché alimentazioni doppie fino a andplusmn;18 V.

Circuiti aggiuntivi proteggono gli ingressi contro le sovratensioni fino a andplusmn;40 V oltre le alimentazioni limitando le correnti di ingresso a meno di 8 mA.

L'INA826 è disponibile in package a montaggio superficiale SOIC a 8 pin, VSSOP e minuscoli WSON da 3 mm andtimes; 3 mm. Tutte le versioni sono specificate per l'intervallo di temperatura da andndash;40anddeg;C a +125anddeg;C.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
