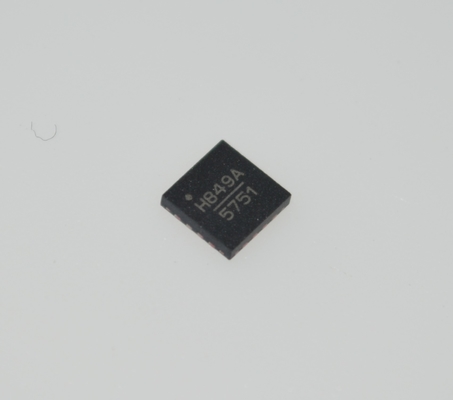

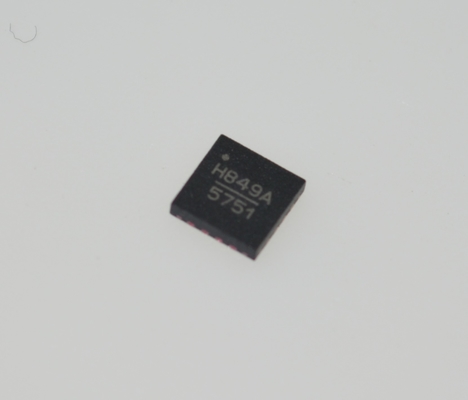

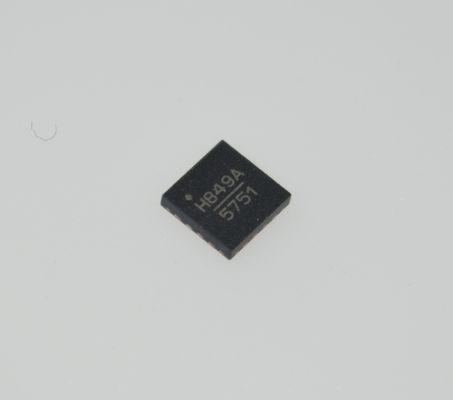

HMC849ALP4CE 24 Gbps High-Speed SPDT Switch con bassa perdita di inserimento 3.3V/5V Operation Wide Bandwidth High Isolation Fast Switching & ESD Protection

HMC849ALP4CE Switch SPDT ad alta velocità a 24 Gbps con bassa perdita di inserzione, funzionamento a 3,3 V/5 V, ampia larghezza di banda, elevato isolamento, commutazione rapida e protezione ESD

 Caratteristiche

Elevato isolamento: fino a 60 dB

Controllo singolo positivo: 0/+3V a +5V

Elevato IP3 in ingresso: +52 dBm

Design non riflettente

Stato “Tutto spento”

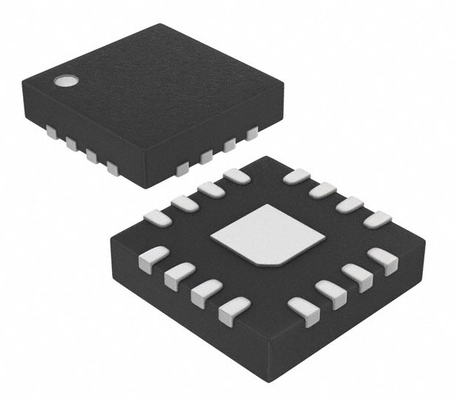

Package QFN a 16 pin da 4x4 mm: 16 mm²

Applicazioni tipiche

L'HMC849ALP4CE è ideale per:

• Infrastrutture cellulari/4G

• WiMAX, WiBro e Wireless fisso

• Telematica automobilistica

• Radio mobile

• Apparecchiature di test

Descrizione generale

L'HMC849ALP4CE è un interruttore SPDT GaAs pHEMT da CC a 6 GHz ad alto isolamento e non riflettente in un package a montaggio superficiale senza piombo a basso costo. L'interruttore è ideale per applicazioni infrastrutturali cellulari/WiMAX/4G, con un isolamento fino a 60 dB, una bassa perdita di inserzione di 0,8 dB e un IP3 in ingresso di +52 dBm. La gestione della potenza è eccellente fino alla banda WiMAX da 5 - 6 GHz, con l'interruttore che offre un punto di compressione P1dB di +31 dBm. I circuiti integrati consentono un singolo controllo di tensione positivo di 0/+3V o 0/+5V a correnti CC molto basse. Un ingresso di abilitazione (EN) impostato su logica alta metterà l'interruttore in uno stato “tutto spento”.
