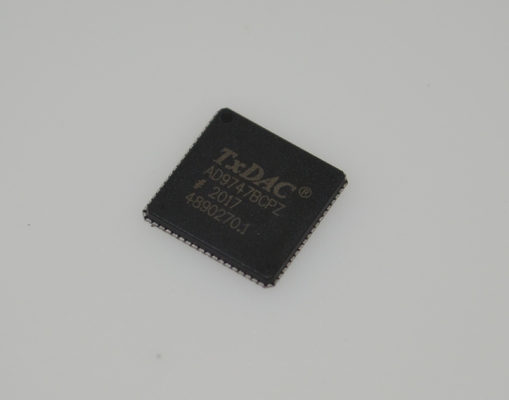

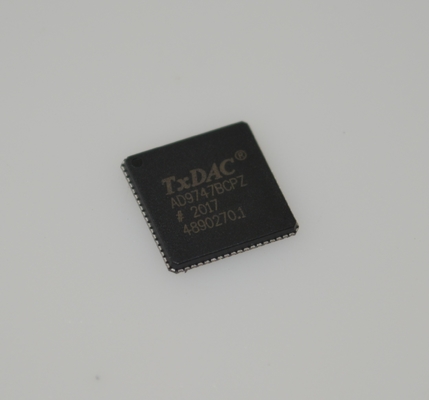

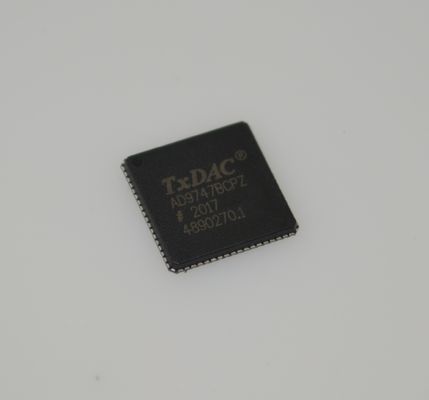

AD9747BCPZ 14-Bit 2.5 GSPS DAC ad alta velocità con ingressi LVDS a bassa potenza eccellente SFDR Flessibile Clocking Ampia larghezza di banda e gamma di temperatura industriale

AD9747BCPZ DAC ad alta velocità a 14 bit e 2,5 GSPS con ingressi LVDS a bassa potenza, SFDR eccellente, clocking flessibile, ampia larghezza di banda e intervallo di temperatura industriale

andnbsp;

CARATTERISTICHE

Elevata gamma dinamica, doppi DAC

Basso rumore e distorsione di intermodulazione

ACLR WCDMA a singola portante = 80 dBc a 61,44 MHz IF

L'innovativo stadio di uscita a commutazione consente uscite utilizzabili oltre la frequenza di Nyquist

Ingressi LVCMOS con funzionamento a doppia porta o a porta singola opzionale interleaved

Le uscite di corrente analogiche differenziali sono programmabili da 8,6 mA a 31,7 mA a fondo scala

DAC di corrente ausiliari a 10 bit con capacità di sorgente/sink per l'azzeramento offset esterno

Sorgente di tensione di riferimento di precisione interna da 1,2 V

Funziona con alimentatori da 1,8 V e 3,3 V

Dissipazione di potenza di 315 mW

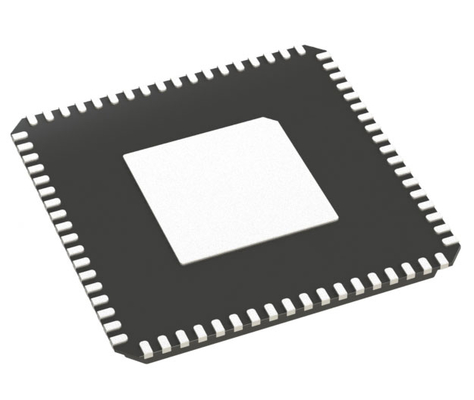

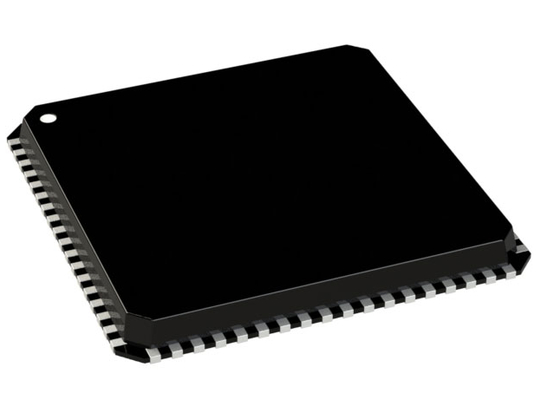

Ingombro ridotto, senza Pb, LFCSP a 72 pin

andnbsp;

APPLICAZIONI

Infrastruttura wireless: WCDMA, CDMA2000, TD-SCDMA, WiMAX

Comunicazioni a banda larga: LMDS/MMDS, punto-punto

Strumentazione: generatori di segnali RF, generatori di forme d'onda arbitrarie

andnbsp;

DESCRIZIONE GENERALE

Gli AD9741/AD9743/AD9745/AD9746/AD9747 sono convertitori digitale-analogico (DAC) doppi ad alta gamma dinamica, compatibili con i pin, con risoluzioni a 8-/10-/12-/14-/16-bit e velocità di campionamento fino a 250 MSPS. I dispositivi includono caratteristiche specifiche per le applicazioni di trasmissione a conversione diretta, tra cui la compensazione del guadagno e dell'offset, e si interfacciano perfettamente con i modulatori di quadratura analogici, come l'ADL5370.

Un'architettura di uscita proprietaria e dinamica consente la sintesi di uscite analogiche anche al di sopra di Nyquist spostando l'energia lontano dalla fondamentale e nella frequenza dell'immagine. La piena programmabilità è fornita tramite una porta serial peripheral interface (SPI). Inoltre, alcune funzioni programmabili tramite pin sono offerte per quelle applicazioni senza un controller.

andnbsp;

PUNTI SALIENTI DEL PRODOTTO

Il basso rumore e la distorsione di intermodulazione (IMD) consentono la sintesi di alta qualità di segnali a banda larga.

Uscita di commutazione proprietaria per prestazioni dinamiche migliorate.

Uscite di corrente programmabili e doppi DAC ausiliari offrono flessibilità e miglioramenti del sistema.
