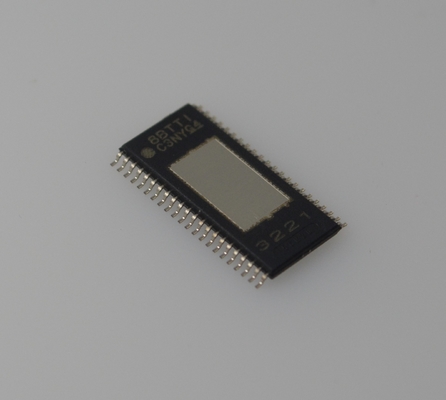

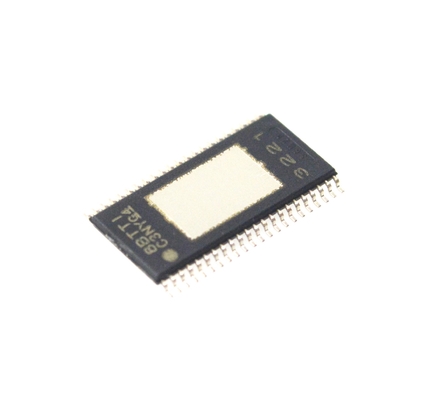

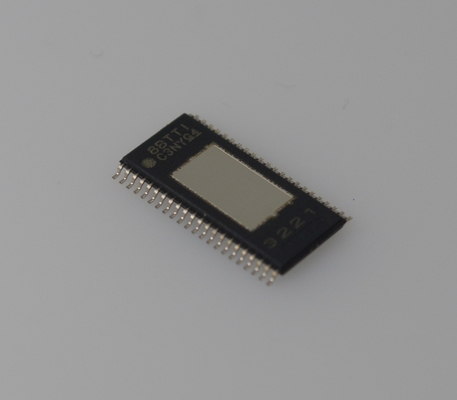

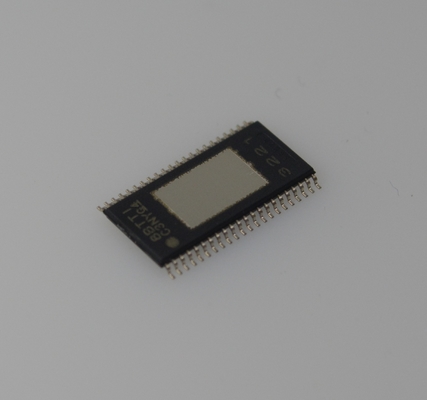

TPA3221DDVR 100W Stereo Class-D Amp 92% Efficienza 4,5-26V Fornitura Protezione avanzata Controllo I2C Low THD + N & EMI per sistemi audio di alta qualità

TPA3221DDVR 100W Stereo Class-D Amp 92% Efficienza 4,5-26V Fornitura Protezione avanzata Controllo I2C Low THD + N & EMI per sistemi audio di alta qualità

Caratteristiche

• Funzionamento a tensione di alimentazione da 7 a 30 V

• Operazione stereo (2 x BTL) e mono (1 x PBTL)

• Potenza di uscita al 10% THD+N

Stereo da 105W a 4Ω in configurazione BTL

Stereo da 112W a 3Ω in configurazione BTL

️ 208W Mono in 2Ω in configurazione PBTL

• Potenza di uscita all'1% THD+N

Stereo da 88W a 4Ω in configurazione BTL

Stereo da 100W a 3Ω in configurazione BTL

¢ 170W Mono in 2Ω in configurazione PBTL

• Azionamento a portata 5V o LDO integrato per il funzionamento di alimentazione singola opzionale

• Progettazione di feedback a circuito chiuso

L'ampiezza di banda del segnale fino a 100 kHz per contenuti ad alta frequenza provenienti da fonti HD

- 0,02% THD+N a 1W in 4Ω

¢ 60dB PSRR (BTL, nessun segnale di ingresso)

Il rumore di uscita è < 75μV (a ponderazione A)

SNR > 108 dB (A-weighted)

¢ schemi di modulazione AD o HEAD

• Modi di funzionamento a bassa potenza

¢ modalità di attesa: silenzio e spegnimento < 1mA

Sistemi di modulazione HEAD a bassa corrente di stagnazione

L'operazione BTL a canale singolo

• Opzioni di input multiple per semplificare la progettazione del preamplificatore

Input analogici differenziali o a una sola estremità

¢ Guadagni selezionabili: 18 dB, 24 dB, 30 dB, 34 dB

• Protezione integrata: sottovoltaggio, limite di corrente ciclo per ciclo, cortocircuito, rilevamento dei tagli, avviso e spegnimento delle sovratemperature e protezione dell'altoparlante CC

• 90% di efficienza di funzionamento di classe D (4Ω)

• Pad termico situato sul fondo del pacchetto

• Famiglia di dispositivi compatibili con pin con opzioni di livello di tensione e di potenza

Applicazioni

• Altoparlanti Bluetooth e Wi-FiTM

• Barre del suono

• Subwoofer

• Sistemi stereo da libreria

• Professionali e oratori (PA)

Descrizione

Il TPA3221 è un amplificatore di classe D ad alta potenza che consente un funzionamento efficiente a piena potenza, in inattività e in standby.che fornisce una bassa distorsione nella banda audio e offre un'eccellente qualità del suono. Il dispositivo funziona con modulazione HEAD ad alta corrente di arresto o a bassa corrente di stagnazione (modalità AD ad alta efficienza) e può generare fino a 2 x 105W in carico da 4Ω o 1 x 208W in carico da 2Ω.

Il TPA3221 è dotato di un'interfaccia di ingresso analogo a un solo extremo o differenziale che supporta fino a 2VRMS con quattro guadagni selezionabili: 18dB, 24dB, 30dB e 34dB. Il TPA3221 raggiunge anche un'efficienza > 90%,bassa potenza a vuoto (<0.25W) e potenza in standby ultra-bassa (<0,1W). Ciò è possibile grazie all'uso di MOSFET da 70mΩ, a uno schema di azionamento di gate ottimizzato e a modalità operative a bassa potenza.TPA3221 include un LDO integrato per una facile integrazione in un singolo sistema di alimentazionePer semplificare ulteriormente la progettazione, il dispositivo integra caratteristiche di protezione essenziali tra cui sottovoltaggio, limite di corrente ciclo per ciclo, cortocircuito, rilevamento dei tagli,avviso di sovratemperatura e spegnimento, così come la protezione dell'altoparlante DC.

Informazioni

Disegno
