LM1117IMPX-3.3 Regolatore LDO a 3.3V a uscita fissa 800mA Bassa caduta di tensione (1.2V) Alta precisione (±2%) Protezione termica e di corrente Pacchetto SOT-223 Stabile con condensatori ceramici

LM1117IMPX-3.3 Regolatore LDO a basso dropout (1,2 V) con uscita fissa a 3,3 V, 800 mA, alta precisione (±2%), protezione termica e da corrente, package SOT-223, stabile con condensatori ceramici

Caratteristiche

• Per un'alternativa drop-in più recente, vedere il TLV1117

• Per sostituzioni drop-in nella configurazione del package SOT-223 con uscita fissa e funzionalità migliorate, vedere il TLV761

• Disponibile nelle versioni 1,8 V, 2,5 V, 3,3 V, 5 V e regolabile

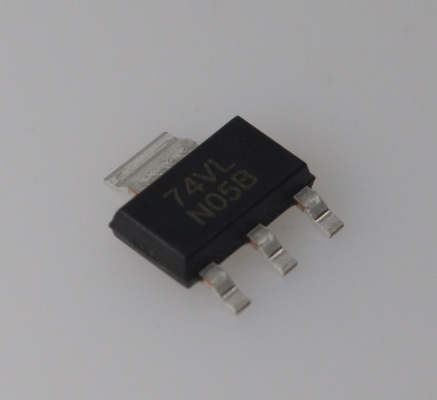

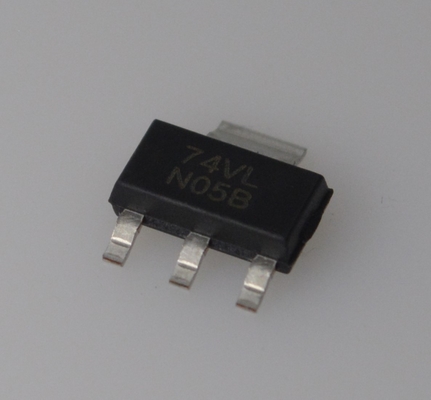

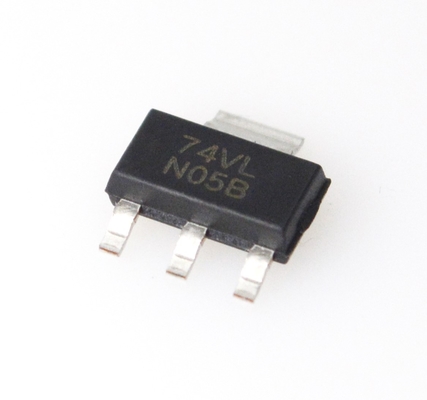

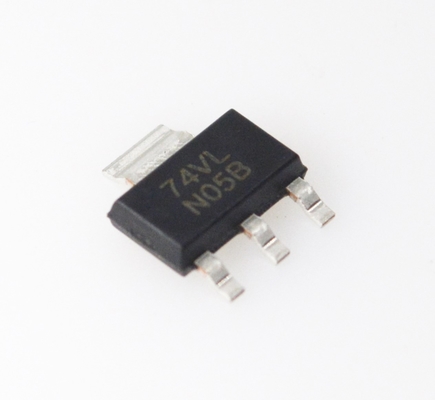

• Package SOT-223 e WSON salvaspazio

• Limitazione di corrente e protezione termica

• Corrente di uscita: 800 mA

• Regolazione di linea: 0,2% (massimo)

• Regolazione del carico: 0,4% (massimo)

• Intervallo di temperatura:

  – LM1117: da 0°C a +125°C

  – LM1117I: da –40°C a +125°C

Applicazioni

• Moduli di stadio di potenza per azionamenti CA

• PSU per server e rete commerciale

• CA/CC industriale

• Scanner a ultrasuoni

• Moduli di controllo servoazionamenti

Descrizione

L'LM1117 è un regolatore di tensione a bassa caduta di tensione con una caduta di tensione di 1,2 V a 800 mA di corrente di carico.

L'LM1117 è disponibile in una versione regolabile, che può impostare la tensione di uscita da 1,25 V a 13,8 V con solo due resistori esterni. Inoltre, il dispositivo è disponibile in cinque tensioni fisse, 1,8 V, 2,5 V, 3,3 V e 5 V.

L'LM1117 offre limitazione di corrente e spegnimento termico. Il circuito include un riferimento band gap con Zener trimmed per garantire una precisione della tensione di uscita entro ±1%.

È necessario un condensatore al tantalio di almeno 10 µF all'uscita per migliorare la risposta ai transienti e la stabilità.
