1.2V Low Dropout TLV1117LV33DCYR Regolatore LDO 3.3V 800mA Uscita Alta PSRR 1% Precisione Stabile con Condensatori Ceramici Pin di Abilitazione -40°C a 125°C Package SOT-223

1.2V Low Dropout TLV1117LV33DCYR Regolatore LDO da 3.3V, uscita 800mA, PSRR elevato, accuratezza 1%, stabile con condensatori ceramici, pin di abilitazione, da -40°C a 125°C, package SOT-223

Caratteristiche

• Accuratezza tipica: 1.5%

• Basso IQ: 100 μA (massimo) – 500 volte inferiore rispetto ai dispositivi 1117 standard

• VIN: da 2 V a 5.5 V – VIN massimo assoluto: 6 V

• Stabile con corrente di uscita di 0 mA

• Bassa caduta di tensione: 455 mV a 1 A per VOUT = 3.3 V

• PSRR elevato: 65 dB a 1 kHz

• Limite di corrente minimo specificato: 1.1 A

• Stabile con condensatori ceramici economici: – Con ESR di 0 Ω

• Intervallo di temperatura: –40°C a +125°C

• Spegnimento termico e protezione da sovracorrente

• Per la sostituzione diretta con funzionalità aggiornate, vedere il TLV761

Applicazioni

• Set-top box

• TV e monitor

• Periferiche PC, notebook, schede madri

• Modem e altri prodotti di comunicazione

• Post-regolazione dell'alimentatore switching

Descrizione

Il regolatore lineare a bassa caduta di tensione (LDO) TLV1117LV è una versione a bassa tensione di ingresso del popolare regolatore di tensione TLV1117.

Il TLV1117LV è un dispositivo a bassissima potenza che consuma una corrente di riposo 500 volte inferiore rispetto ai tradizionali regolatori di tensione 1117, rendendo il dispositivo progettato per applicazioni che richiedono una corrente di standby molto bassa. L'LDO TLV1117LV è stabile anche con 0 mA di corrente di carico; non esiste un requisito di carico minimo, rendendo il dispositivo una buona scelta per applicazioni in cui il regolatore deve alimentare carichi molto piccoli durante lo standby, oltre a correnti elevate dell'ordine di 1 A durante il normale funzionamento. Il TLV1117LV offre eccellenti prestazioni transitorie di linea e di carico, con conseguenti sottoscorrenti e sovratensioni di tensione di uscita di entità molto piccola quando il requisito di corrente di carico cambia da meno di 1 mA a più di 500 mA.

Un band-gap di precisione e un amplificatore di errore forniscono un'accuratezza dell'1.5%. Un rapporto di reiezione dell'alimentazione (PSRR) molto elevato consente l'utilizzo del dispositivo per la post-regolazione dopo un regolatore switching. Altre preziose caratteristiche includono un basso rumore di uscita e una bassa tensione di caduta.

Il dispositivo è internamente compensato per essere stabile con condensatori con resistenza serie equivalente (ESR) di 0 Ω. Questi vantaggi chiave consentono l'utilizzo di condensatori ceramici economici e di piccole dimensioni. Se lo si desidera, è possibile utilizzare anche condensatori economici con tensioni di polarizzazione e declassamento della temperatura più elevati.

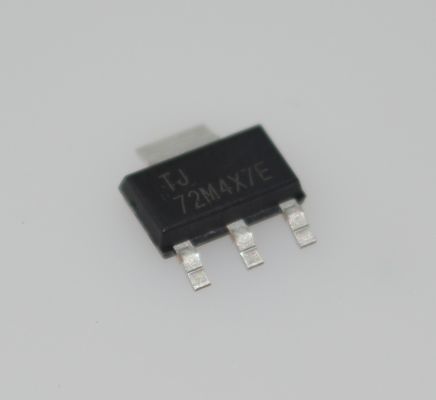

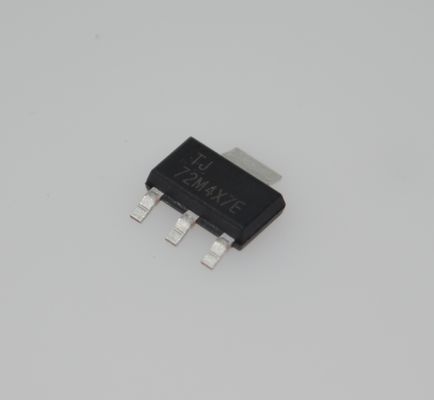

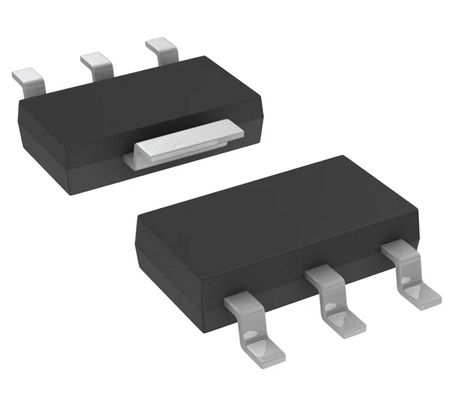

Il TLV1117LV è disponibile in un package SOT-223.
