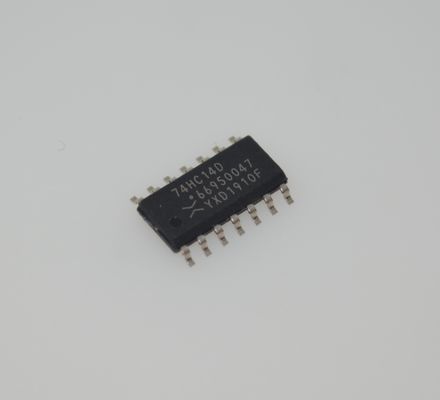

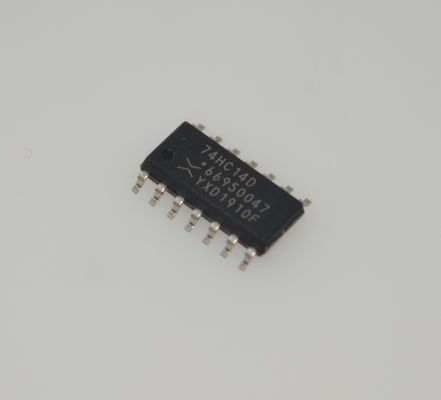

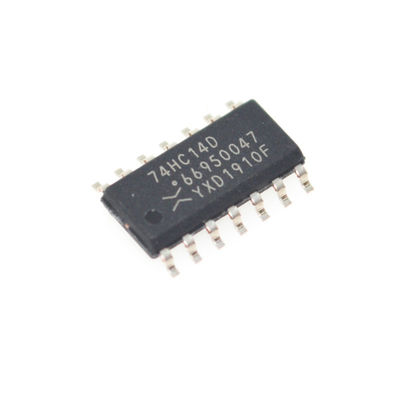

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Invertitore esessuale ad alta velocità CMOS A bassa potenza Schmitt Trigger Ampia tensione (2-6V) Alta immunità al rumore Compatibilità TTL diretta Propagazione bilanciata Affidabilità standard industriale

enbsp;

Caratteristicheenbsp;

Velocità elevata: tpd = 11 ns (tipicamente) a VCC = 5 V

Basso dissipamento di potenza: ICC = 1,0 e micro;A (max) a Ta = 25°C

Alta resistenza al rumore: VH = 1,1 V (tipico) a VCC = 4,5 V

Ritardo di moltiplicazione equilibrato: tPLH easym; tPHL

Ampia gamma di tensione di funzionamento: VCC ((opr) = 2,0 a 6,0 V

enbsp;

Applicazioni

1Condizionamento e modellazione del segnale

Questa è la sua applicazione più classica. La struttura di input Schmitt-trigger lo rende insensibile ai segnali che cambiano lentamente o rumorosi.

Sgombero di interruttore: elimina il rimbalzo fisico di interruttori o pulsanti meccanici, assicurando che una singola pressione generi un solo impulso pulito.

Formazione delle ondeConverte le forme d'onda analogiche come onde sinusoidi o triangolari in segnali digitali quadrati.

Filtrazione del rumore: recupera un livello di logica digitale pulito da segnali con rumore ambientale, spesso da lunghe linee di trasmissione.

2. Generazione di impulsi e creazione di forme d'onda

La sua proprietà di isteresi gli consente di costruire facilmente oscillatori e generatori di impulsi.

Multivibratore asportabile: richiede solo una resistenza e un condensatore per formare un generatore di onde quadrate semplice e affidabile per creare segnali di orologio

Questa è una fonte di orologio molto comune e a basso costo in sistemi come i microcontrollori.

Detettore di impulsi: Può essere progettato per rilevare i bordi (in aumento o in diminuzione) di un segnale di ingresso e generare un corrispondente impulso di uscita.

3. Trasferimento di livello e interfaccia

Mentre il suo intervallo di tensione di funzionamento è da 2V a 6V, può comunque servire come interfaccia nei sistemi a tensione mista.

Interfaccia compatibile con TTL: Il 74HC14D può connettersi direttamente ai sistemi logici TTL 5V e fornire uscita a livello CMOS, agendo come buffer tra le due famiglie logiche.

4Liniere di ritardo.

Utilizzando il suo tempo di ritardo di propagazione fisso, può essere utilizzato per costruire circuiti di ritardo semplici.

enbsp;

Descrizione

Il 74HC14D è un inverter CMOS SCHMITT ad alta velocità fabbricato con tecnologia C2MOS a cancello di silicio.Raggiunge il funzionamento ad alta velocità simile a LSTTL equivalente mantenendo il basso dissipation di potenza CMOSLa configurazione e la funzione dei pin sono le stesse del 74HC04D ma gli ingressi hanno un'isteresi VCC del 25% e con la sua funzione di trigger schmitt,il 74HC14D può essere utilizzato come ricevitore di linea che riceverà segnali di ingresso lenti.

Tutti gli ingressi sono dotati di circuiti di protezione contro la scarica statica o la tensione in eccesso transitoria.

enbsp;

Informazioni

enbsp;

Disegno
