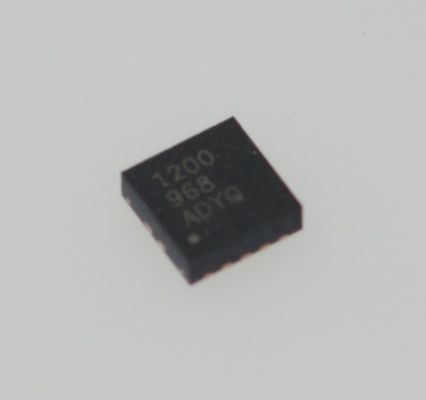

TPS51200DRCR Regolatore di terminazione DDR Sink/Source da 3A per VDDQ=1.5V/1.8V/2.5V con VTT=±0.5% Buffer di riferimento di precisione e basso IQ in SON-10 da 2mmx2mm

TPS51200DRCR Regolatore di terminazione DDR Sink/Source 3A per VDDQ=1.5V/1.8V/2.5V con VTT=±0.5% Accuratezza Buffer di Riferimento & Basso IQ in 2mmx2mm SON-10

Caratteristiche

• Tensione di ingresso: supporta il rail a 2.5v e il rail a 3.3v

• Gamma di tensione VLDOIN: da 1.1V a 3.5V

• Il regolatore di terminazione sink e source include la compensazione del droop

• Richiede una capacità di uscita minima di 20µF (tipicamente 3 x 10µF MLCC) per applicazioni di terminazione della memoria (DDR)

• PGOOD per monitorare la regolazione dell'uscita

• Ingresso EN

• L'ingresso REFIN consente il tracciamento flessibile dell'ingresso direttamente o tramite divisore di resistenze

• Rilevamento remoto (VOSNS)

• Buffer di riferimento da ±10mA (REFOUT)

• Soft start integrato, UVLO e OCL

• Spegnimento termico

• Supporta applicazioni DDR, DDR2, DDR3, DDR3L, DDR3 a bassa potenza e DDR4 VTT

• Package VSON a 10 pin con pad termico

Applicazioni

• Regolatore di terminazione della memoria per DDR, DDR2, DDR3, DDR3L, DDR3 a bassa potenza e DDR4

• Notebook, desktop e server

• Telecomunicazioni e datacom

• Stazioni base

• LCD-TV e PDP-TV

• Fotocopiatrici e stampanti

• Set-top box

Descrizione

Il dispositivo TPS51200 è un regolatore di terminazione double data rate (DDR) sink e source progettato specificamente per sistemi a bassa tensione di ingresso, a basso costo e a basso rumore, dove lo spazio è una considerazione chiave.

Il TPS51200 mantiene una risposta transitoria rapida e richiede una capacità di uscita minima di soli 20µF. Il TPS51200 supporta una funzione di rilevamento remoto e tutti i requisiti di alimentazione per la terminazione del bus VTT DDR, DDR2, DDR3, DDR3L, Low-Power DDR3 e DDR4.

Inoltre, il TPS51200 fornisce un segnale PGOOD a drain aperto per monitorare la regolazione dell'uscita e un segnale EN che può essere utilizzato per scaricare VTT durante S3 (sospensione su RAM) per applicazioni DDR.

Il TPS51200 è disponibile nel package con pad termico VSON a 10 pin termicamente efficiente ed è classificato sia Green che Pb-free. È specificato da -40°C a +85°C.

INFORMAZIONI

Disegno

Il nostro vantaggio:telefoni, PDAand#39;s, computer portatili

• Prodotti di alta qualità --- le nostre offerte sono 100% nuove e originali, ROHS
• Prezzo competitivo --- buoni canali di acquisto con un buon prezzo.
• Servizio professionale --- rigorosi test di qualità prima della spedizione e un perfetto servizio post-vendita dopo l'acquisto.
• Inventario adeguato --- Con il supporto del nostro forte team di acquisto,
• Consegna veloce --- spediremo la merce entro 1-3 giorni lavorativi dopo la conferma del pagamento.

assicurati di soddisfare le tue esigenze per tutti i tipi di componenti.^_^
