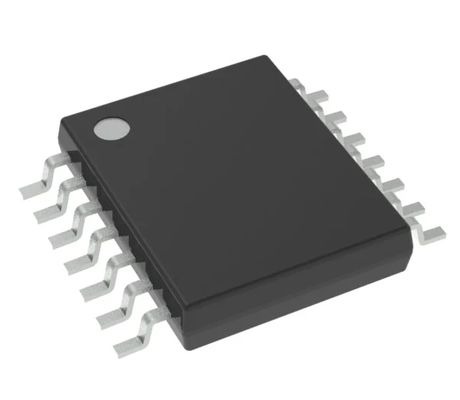

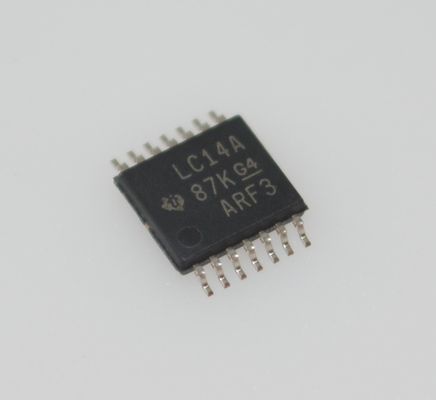

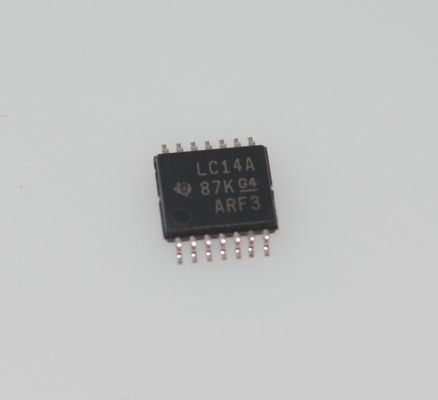

SN74LVC14APWR Inverter a 6 canali Schmitt-Trigger con VCC ampia da 1.65-5.5V, tp max 10ns, 0.5μA Low ICC, uscita drive ±24mA, protezione ESD HBM, package TSSOP-14 e valutazione da -40°C a +125°C

SN74LVC14APWR Invertitore Schmitt-Trigger a 6 canali con 1.65-5.5V VCC larghe 10ns Max tp 0.5andmu;A Low ICC andplusmn;24mA Output Drive HBM ESD Protection TSSOP-14 Package andamp; -40anddeg;C a + 125°Classificazione C

enbsp;

Caratteristiche

e bull; prestazioni di chiusura superiori a 100 mA per JESD 78, classe II

e bull; la protezione ESD supera la JESD 22

Modello del corpo umano da 2000 V (A114-A)

Modello di macchina da 200 V (A115-A)

enbsp; e ndash; modello di apparecchiatura carica 1000-V (C101)

e bull; funzionano da 1,65 V a 3,6 V VCC

e bull; specificato da 40°C a + 85°C, da 40°C a 125°C, da 55°C a 125°C;

Andbull; gli ingressi accettano tensioni fino a 5,5 V

e bull; max tpd di 6,4 ns a 3,3 V

e bull; tipico VOLP (output ground bounce) e lt;0.8 V a VCC = 3,3 V, TA = 25anddeg;C

andbull; VOHV tipico (output VOH undershoot) andgt;2 V a VCC = 3,3 V, TA = 25anddeg;C

per i prodotti conformi alla norma MIL-PRF-38535, tutti i parametri sono sottoposti a prova, salvo indicazione contraria.

enbsp;

Applicazioni

scanner per codici a barre

Soluzioni per cavi

E-book

e bull; PC incorporati

andbull; trasmettitore di campo: sensori di temperatura o pressione

e bull; Biometria delle impronte digitali

e bull; HVAC: riscaldamento, ventilazione e aria condizionata

andbull; Network attached storage (NAS)

andbull; scheda madre del server e PSU

e bull; radio definita da software (SDR)

e bull; TV: alta definizione (HDTV), LCD e digitale

- sistemi di videocomunicazione

andbull; schede wireless di accesso ai dati, cuffie, tastiere, mouse e schede LAN

enbsp;

Descrizione

L'inverter a trigger Schmitt esatto SN54LVC14A è progettato per il funzionamento VCC da 2,7 a 3,6 V, e l'inverter a trigger Schmitt esatto SN74LVC14A è progettato per il funzionamento VCC da 1,65 a 3,6 V.

I dispositivi contengono sei inverter indipendenti e eseguono la funzione booleana Y = A.

Gli ingressi possono essere azionati da dispositivi a 3,3 o 5 V. Questa caratteristica consente l'uso di questi dispositivi come traduttori in un ambiente di sistema misto a 3,3 o 5 V.
