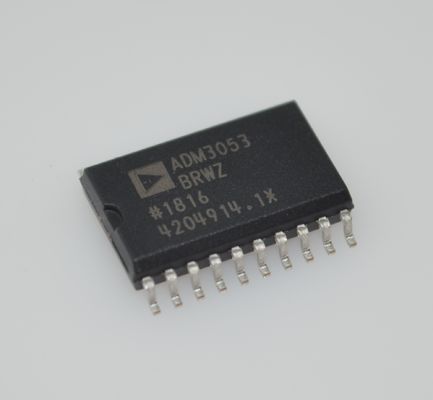

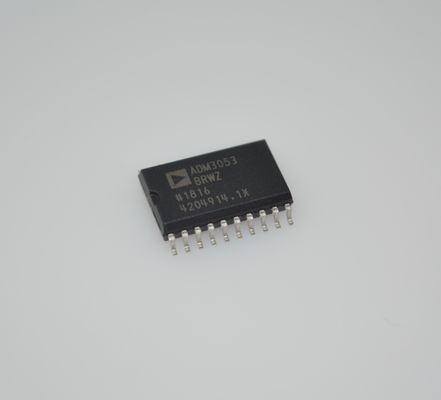

ADM3053BRWZ 5kV rms Trasmettitore CAN isolato con DC-DC isolato integrato ISO 11898-2 1Mbps High CMTI SOIC-20 Package per reti industriali e controllo motore

ADM3053BRWZ Ricetrasmettitore CAN isolato da 5 kV rms con DC-DC isolato integrato ISO 11898-2 1 Mbps High CMTI SOIC-20 Package per reti industriali e controllo motori

andnbsp;

CARATTERISTICHE

Ricetrasmettitore CAN isolato da 2,5 kV rms per segnale e alimentazione

Convertitore dc-to-dc isolato integrato isoPower

Funzionamento a 5 V su VCC

Funzionamento a 5 V o 3,3 V su VIO

Conforme allo standard ISO 11898

Velocità dati elevate fino a 1 Mbps

I nodi non alimentati non disturbano il bus

Collega 110 o più nodi sul bus

Controllo della pendenza per EMI ridotte

Protezione da spegnimento termico

Elevata immunità ai transienti in modo comune: >25 kV/andmu;s

Approvazioni di sicurezza e normative

andnbsp; Riconoscimento UL

andnbsp; andnbsp; 2500 V rms per 1 minuto secondo UL 1577

andnbsp; CSA Component Acceptance Notice 5A

andnbsp; Certificato di conformità VDE

andnbsp; DIN EN 60747-5-2 (VDE 0884 Parte 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V picco

Intervallo di temperatura di esercizio industriale (da andminus;40anddeg;C a +85anddeg;C)

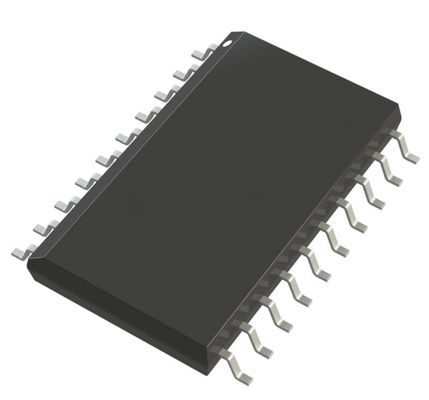

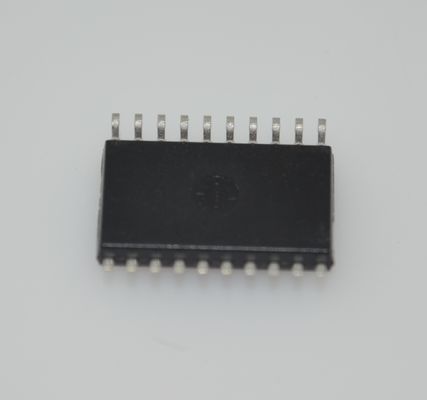

Disponibile in package SOIC a 20 pin a corpo largo

andnbsp;

APPLICAZIONI

Bus dati CAN

Reti industriali sul campo

andnbsp;

DESCRIZIONE

L'ADM3053 è un ricetrasmettitore di livello fisico CAN (controller area network) isolato con un convertitore dc-to-dc isolato integrato. L'ADM3053 è conforme allo standard ISO 11898.

Il dispositivo utilizza la tecnologia iCouplerandreg; di Analog Devices, Inc. per combinare un isolatore a 2 canali, un ricetrasmettitore CAN e un convertitore dc-to-dc isoPowerandreg; di Analog Devices in un unico package SOIC a montaggio superficiale. Un oscillatore integrato emette una coppia di forme d'onda quadre che pilotano un trasformatore interno per fornire alimentazione isolata. Il dispositivo è alimentato da un'unica alimentazione a 5 V, realizzando una soluzione CAN completamente isolata.

L'ADM3053 crea un'interfaccia completamente isolata tra il controller del protocollo CAN e il bus del livello fisico. È in grado di funzionare a velocità dati fino a 1 Mbps.

Il dispositivo ha funzioni di limitazione della corrente e di spegnimento termico per proteggere dai cortocircuiti in uscita. Il componente è completamente specificato per l'intervallo di temperatura industriale ed è disponibile in un package SOIC a 20 pin a corpo largo.

L'ADM3053 contiene la tecnologia isoPower che utilizza elementi di commutazione ad alta frequenza per trasferire l'alimentazione attraverso il trasformatore. È necessario prestare particolare attenzione durante il layout del circuito stampato (PCB) per soddisfare gli standard sulle emissioni. Fare riferimento alla Nota applicativa AN-0971, Raccomandazioni per il controllo delle emissioni radiate con dispositivi isoPower, per i dettagli sulle considerazioni sul layout della scheda.
