AD828ANZ Doppio amplificatore operazionale video a basso rumore 50MHz, velocità di risposta 1200V/µs, guadagno/fase differenziale 0,02%/0,03°, resistenze interne per l'impostazione del guadagno per l'elaborazione di immagini ad alta velocità CCD e sistemi a ultrasuoni

AD828ANZ Doppio amplificatore operazionale video a basso rumore 50MHz 1200V/andmicro;s Slew Rate 0.02%/0.03anddeg; Guadagno/Fase Differenziale Resistenze interne per l'impostazione del guadagno per imaging ad alta velocità, elaborazione CCD e sistemi a ultrasuoni

andnbsp;

CARATTERISTICHE

Prestazioni video eccellenti

andnbsp; Errore di guadagno e fase differenziale dello 0,01% e 0,05anddeg;

Alta velocità

andnbsp; 130 MHz Larghezza di banda a 3 dB (G = +2)

andnbsp; 450 V/andmicro;s Slew Rate

andnbsp; Tempo di assestamento di 80 ns allo 0,01%

Basso consumo

andnbsp; 15 mA Corrente di alimentazione massima

Elevata capacità di pilotaggio in uscita

andnbsp; 50 mA Corrente di uscita minima per amplificatore

andnbsp; Ideale per pilotare cavi terminati

Alimentazione flessibile

andnbsp; Specificato per funzionamento a +5 V, 5 V e 15 V

andnbsp; andplusmn;3,2 V Oscillazione di uscita minima in un carico da 150 (VS = 5 V)

Eccellenti prestazioni in CC

andnbsp; 2,0 mV Tensione di offset in ingresso

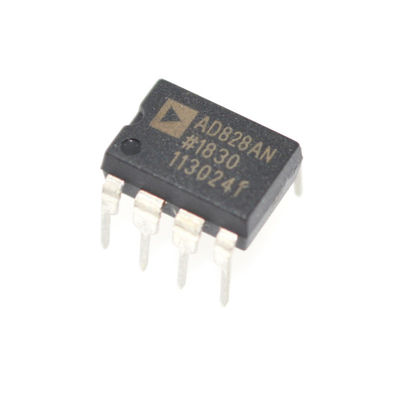

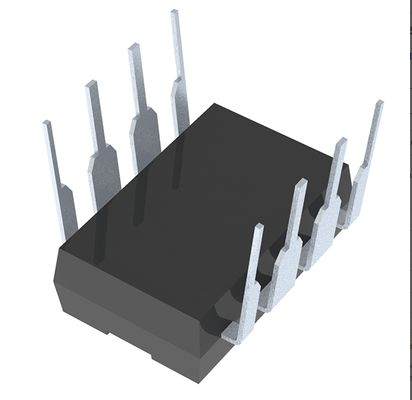

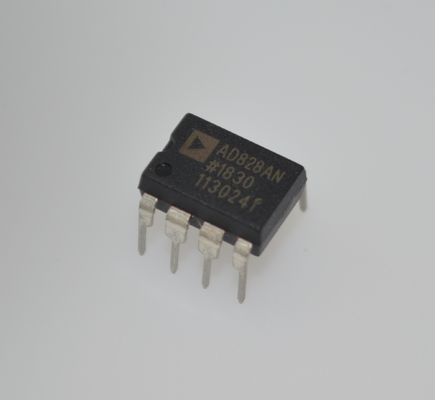

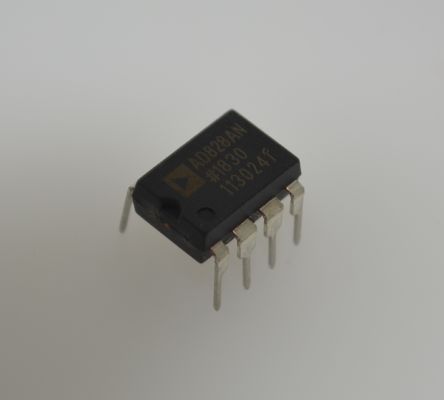

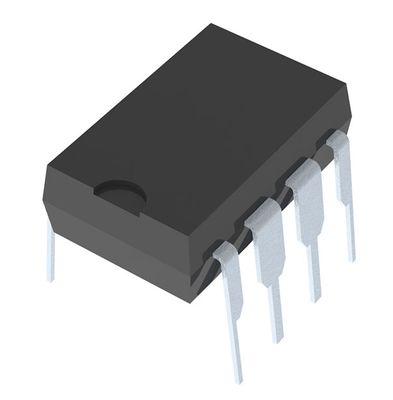

Disponibile in SOIC a 8 pin e Mini-DIP in plastica a 8 pin

andnbsp;

Applicazioni

1: Apparecchiature video e broadcast professionali

Esempi: Driver di linea video, commutatori di routing video, canali di telecamere broadcast, schede di acquisizione video di livello professionale.

Motivo: Il suo eccezionalmente basso errore di guadagno differenziale (0,02%) e errore di fase differenziale (0,03anddeg;) minimizzano la distorsione del colore, garantendo segnali video ad alta fedeltà, che è una metrica critica nel video professionale.

2: Sistemi di imaging medicale

Esempi: Circuiti di ricezione front-end in sistemi a ultrasuoni medicali, dispositivi a ultrasuoni portatili.

Motivo: L'elevata larghezza di banda (50 MHz) e l'elevato slew rate (1200 V/andmicro;s) consentono l'amplificazione e la trasmissione precise di segnali di eco a ultrasuoni ad alta frequenza, mentre le sue prestazioni a basso rumore contribuiscono a migliorare il rapporto segnale-rumore e la chiarezza dell'immagine.

3: Sistemi di acquisizione dati ad alta velocità

Esempi: Elaborazione del segnale CCD (Charge-Coupled Device) canali nei sistemi di imaging, amplificatori driver per ADC (Convertitori Analogico-Digitale) ad alta velocità, front-end di oscilloscopi.

Motivo: Può rispondere rapidamente e amplificare segnali deboli provenienti da sensori (come i CCD) e pilotarli fedelmente agli ADC successivi senza degradare l'integrità del segnale.

4: Sistemi di comunicazione e RF

Esempi: Amplificazione a frequenza intermedia (IF), condizionamento del segnale.

Motivo: La sua larghezza di banda e lo slew rate sufficienti gli consentono di gestire segnali RF nella gamma IF per l'amplificazione e il buffering.

andnbsp;

DESCRIZIONE

L'AD828 è un amplificatore operazionale video dual a basso costo ottimizzato per l'uso in applicazioni video che richiedono guadagni di +2 o superiori e un'elevata capacità di pilotaggio in uscita, come il pilotaggio di cavi. Grazie alla sua bassa potenza e alla funzionalità a singola alimentazione, insieme a eccellenti errori di guadagno e fase differenziali, l'AD828 è ideale per applicazioni sensibili all'alimentazione come telecamere video e apparecchiature video professionali.

Con specifiche video come la planarità di 0,1 dB a 40 MHz e bassi errori di guadagno e fase differenziali dello 0,01% e 0,05anddeg;, insieme a 50 mA di corrente di uscita per amplificatore, l'AD828 è una scelta eccellente per qualsiasi applicazione video. La larghezza di banda di guadagno di 130 MHz e lo slew rate di 450 V/andmicro;s rendono l'AD828 utile in molte applicazioni ad alta velocità, tra cui monitor video, CATV, fotocopiatrici a colori, scanner di immagini e fax.

L'AD828 è completamente specificato per il funzionamento con una singola alimentazione a 5 V e con alimentazioni duali da andplusmn;5 V a andplusmn;15 V. Questa flessibilità di alimentazione, unita a una corrente di alimentazione molto bassa di 15 mA ed eccellenti caratteristiche AC in tutte le condizioni di alimentazione, rendono l'AD828 la scelta ideale per molte applicazioni esigenti ma sensibili all'alimentazione.

L'AD828 è un amplificatore operazionale a retroazione di tensione che eccelle come stadio di guadagno (guadagni > +2) o filtro attivo in sistemi ad alta velocità e video e raggiunge un tempo di assestamento di 45 ns allo 0,1%, con una bassa tensione di offset in ingresso di 2 mV max.

L'AD828 è disponibile in pacchetti mini-DIP in plastica a 8 pin e SOIC a basso costo e di piccole dimensioni.
