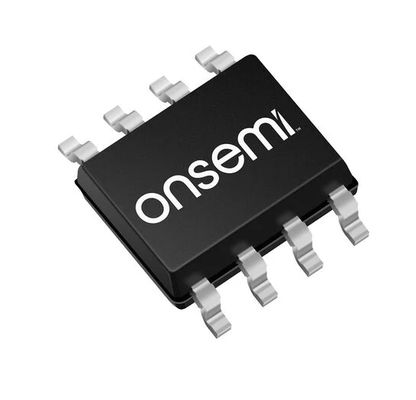

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Cost-Effective Reliable Performance

LM393DR2G Dual Comparator Low Power Open-Collector Output Wide 2V-36V Supply ESD Protected Industry Standard Prestazioni affidabili

enbsp;

Caratteristiche

andbull; larghezza di alimentazione singola: da 2,0 Vdc a 36 Vdc

e bull; Split-Supply Range: e plusmn;1.0 Vdc a e più 18 Vdc

e bull; scarico di corrente molto bassa indipendente dalla tensione di alimentazione: 0,4 mA

andbull; corrente di bias di ingresso bassa: 25 nA

andbull; bassa corrente di compensazione di ingresso: 5,0 nA

e bull; bassa tensione di compensazione di ingresso: 5,0 mV (massimo) LM293/393

andbull; Input Common Mode Range al livello del suolo

andbull; intervallo di tensione di ingresso differenziale uguale alla tensione di alimentazione

andbull; tensione di uscita Compatibile con i livelli logici DTL, ECL, TTL, MOS e CMOS

andbull; le pinze ESD sugli ingressi aumentano la robustezza del dispositivo senza compromettere le prestazioni

andbull; prefisso NCV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; qualificato AEC-Q100 e con capacità PPAP

andbull; Questi dispositivi sono privi di Pb, di alogeni e di BFR e sono conformi alla RoHS

enbsp;

Applicazioni

1. Rilevamento e conversione del livello

Grazie alla sua struttura di uscita a collettore aperto, può facilmente ottenere la conversione e l'isolamento tra diversi livelli di tensione, fungendo da ponte tra sistemi digitali e analogici.

Applicazioni specifiche:rilevamento della soglia di segnale analogo per microcontrollori (Arduino, STM32), conversione di segnali analogici in livelli logici digitali (TTL/CMOS),monitoraggio della tensione del sistema (protezione da sovra tensione/sotto tensione).

2- Detezione della soglia del segnale del sensore

Questa è una delle sue principali applicazioni.Può confrontare i segnali dei sensori continui con una tensione di riferimento e rilasciare un segnale digitale per innescare azioni successive quando il segnale supera o scende al di sotto della soglia.

Applicazioni specifiche:Sensori fotoelettrici, controllo della temperatura (termostati), rilevamento del livello del liquido, allarmi antincendio, interruttori di prossimità.

3. Generazione di onde quadrate e onde di impulso

Configurando il feedback positivo (schmitt trigger mode), è in grado di convertire efficacemente segnali analogici che cambiano lentamente o rumorosi in impulsi digitali puliti e nitidi, fornendo immunità da agitazione e rumore.

Applicazioni specifiche:Modellazione delle forme d'onda, generazione di onde quadrate da onde sinusoidiche, circuiti di svolta, generazione di modulazione della larghezza dell'impulso (PWM).

4. Confrontatore di finestre

Utilizzando entrambi i comparatori nel LM393, è possibile costruire un circuito comparatore di finestra per determinare se una tensione del segnale rientra o esce da due limiti di tensione prestabiliti (finestra).

Applicazioni specifiche:Monitoraggio della tensione della batteria (controllo della tensione entro il range normale), monitoraggio dell'intervallo di sicurezza nel controllo del processo.

5Dispositivi a bassa potenza e a batteria

L'LM393 funziona su un ampio intervallo di tensione (fino a 2V) e ha un basso consumo di corrente quiescente, rendendolo ideale per dispositivi portatili sensibili all'alimentazione e prolungando significativamente la durata della batteria.

Applicazioni specifiche:Controlli a distanza, nodi sensori wireless, strumenti portatili, dispositivi Internet of Things (IoT).

enbsp;

Descrizione

La serie LM393 è costituita da doppi comparatori di tensione di precisione indipendenti, in grado di funzionare con alimentazione singola o divisa.Questi dispositivi sono progettati per consentire un'operazione in modalità comune a livello terra con alimentazione singola.Le specifiche di tensione di compensazione di ingresso basse come 2.0 mV rendono questo dispositivo una scelta eccellente per molte applicazioni in elettronica di consumo, automobilistica e industriale.
