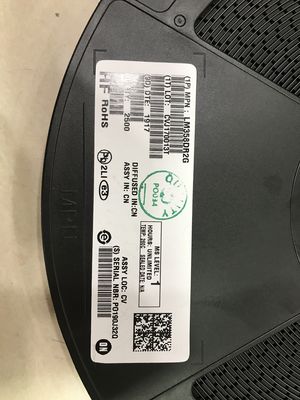

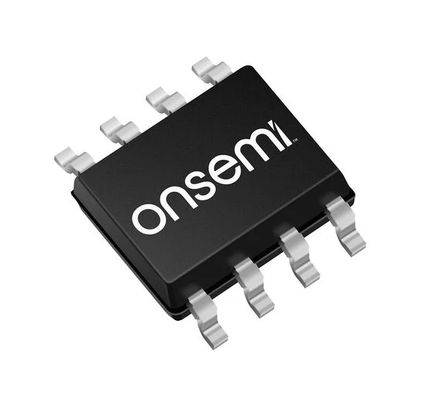

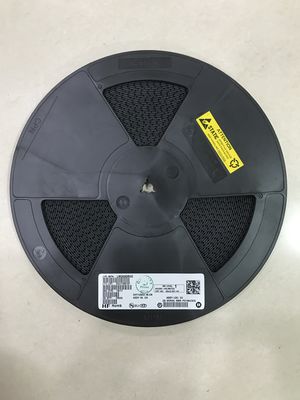

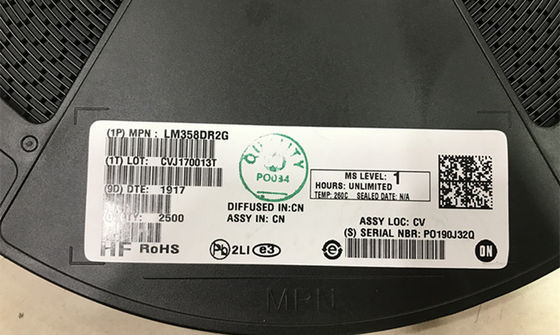

LM358DR2G Low-Power Dual Op-Amp with High Gain Wide Voltage Range (3V-32V) ESD Protection Industry Standard Rail-to-Rail Output Cost-Effective Stable Performance and High Reliability

LM358DR2G Dual Op-Amp a bassa potenza con ampio range di tensione ad alto guadagno (3V-32V) Protezione ESD Industria Standard Output Rail-to-Rail Prestazioni cost-effective Stabile e alta affidabilità

enbsp;

Caratteristiche

e bull; uscite protette da cortocircuito

andbull; fase di input differenziale reale

e bull; funzionamento a alimentazione singola: da 3,0 V a 32 V

e bull; Correnti a basso pregiudizio degli input

e toro; Compensato internamente

e bull; il range del modo comune si estende all'offerta negativa

e bull; operazione di approvvigionamento singolo e diviso

andbull; le pinze ESD sugli ingressi aumentano la robustezza del dispositivo senza compromettere il funzionamento

andbull; prefisso NCV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AECandminus;Q100 Qualified and PPAP Capable

eBull; Questi dispositivi sono Pbandminus;Free, Halogen Free/BFR Free e sono RoHS Compliant

enbsp;

Applicazioni

1Condizionamento del segnale del sensore

A causa della sua elevata impedenza di ingresso e del guadagno sufficiente, l'LM358 è molto adatto per amplificare i segnali dei sensori deboli a un livello utilizzabile per la lettura da microcontrollori (come Arduino, STM32) ADC.

Applicazioni specifiche:Amplificazione del segnale per termocoppie, sensori di pressione, fotodiodi, sensori di temperatura (ad esempio termistori NTC).

2. Dispositivi a bassa potenza/a batteria

L'ampia gamma di tensione di funzionamento (basso come 3V) e il consumo di corrente quiescente molto basso lo rendono una scelta ideale per dispositivi a batteria, prolungando significativamente la durata della batteria.

Applicazioni specifiche:Strumenti portatili, telecomandi, rilevatori di fumo, nodi sensori wireless.

3Amplificatori e tamponi a corrente continua

La sua capacità di gestire i segnali di corrente continua e la sua uscita e#39;La sua capacità di oscillare verso il binario di alimentazione negativo (terra) lo rende molto adatto per l'uso come seguace di tensione (buffer) o stadio di guadagno di corrente continua per isolare diverse parti di un circuito.

Applicazioni specifiche:Corrispondenza di impedenza, spostamento del livello di tensione, buffering di ingresso ADC.

4. Filtri e integratori attivi

Anche se la sua larghezza di banda è limitata e non adatta per applicazioni ad altissima frequenza,è molto efficace per l'elaborazione di segnali audio o a bassa frequenza (come il filtraggio a frequenza di 50/60 Hz della linea di alimentazione).

Applicazioni specifiche:Pre-amplificatori audio, filtri a basso/alto passaggio, filtri per il rumore delle linee elettriche.

5. Comparatori e rilevatori di soglia

Sebbene più lento dei comparatori dedicati, l'LM358 è pienamente in grado di essere utilizzato in applicazioni in cui non è richiesta una risposta ad alta velocità, per rilevare se una tensione supera un valore impostato.

Applicazioni specifiche:rilevamento di sovra-/sotto-tensione, comparatori di finestre, interruttori a luce, rilevamento del livello del liquido.

6. Gestione dell' energia

La sua ampia gamma di tensione di alimentazione (fino a 32 V) consente di utilizzarla direttamente in sistemi industriali a 12 o 24 V per il monitoraggio della tensione o della corrente di alimentazione.

Applicazioni specifiche:Amplificatori di errore per regolatori lineari, amplificazione del senso di corrente, circuiti di monitoraggio della tensione.

enbsp;

Descrizione

Utilizzando i disegni di circuito perfezionati per Quad Operational Amplifiers, questi doppi amplificatori operativi presentano un basso consumo di energia, un intervallo di tensione di ingresso in modalità comune che si estende a terra / VEE,e operazione di fornitura singola o di fornitura divisaLa serie LM358 equivale a una meno la metà di una LM324.

Questi amplificatori hanno diversi vantaggi distinti rispetto ai tipi di amplificatori operativi standard in applicazioni a alimentazione singola.con correnti quiescenti di circa uno e meno; quinto di quelli associati al MC1741 (per amplificatore).eliminando così la necessità di componenti di biasing esterni in molte applicazioniL'intervallo di tensione di uscita comprende anche la tensione negativa dell'alimentazione.

enbsp;

Informazioni

enbsp;

Disegno
