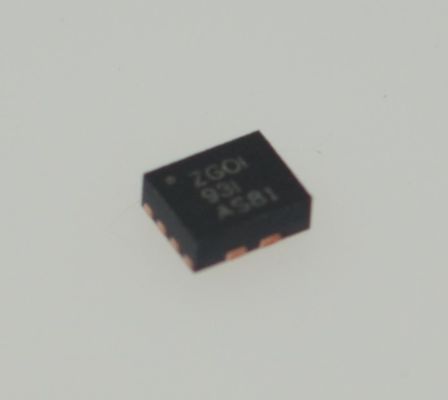

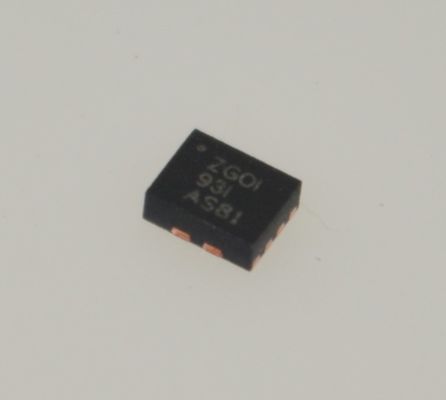

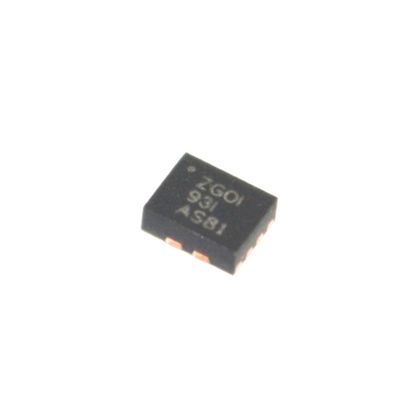

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR Convertitore Boost 2.5A 2.5V-12V Ingresso 95% Efficienza Ultra-Compatto Basso Ripple Programmabile Protezione Completa Ampio Range -40°C a 125°C

andnbsp;

Caratteristiche

andbull; Intervallo di tensione in ingresso: da 2,7 V a 12 V

andbull; Intervallo di tensione in uscita: da 4,5 V a 12,6 V

andbull; Fino al 90% di efficienza a VIN = 3,3 V, VOUT = 9 V e IOUT = 2 A

andbull; Limite di corrente di picco programmabile tramite resistore fino a 10 A per alta corrente di impulso

andbull; Frequenza di commutazione regolabile: da 200 kHz a 2,2 MHz

andbull; Tempo di soft start integrato di 4 ms

andbull; Modalità di funzionamento PFM a basso carico (TPS61089)

andbull; Modalità di funzionamento PWM forzata a basso carico (TPS610891)

andbull; Protezione interna da sovratensione in uscita a 13,2 V

andbull; Protezione da sovracorrente ciclo per ciclo

andbull; Spegnimento termico

andbull; Package VQFN HotRodandtrade; da 2,00 mm × 2,50 mm

andnbsp;

Applicazioni

andbull; Altoparlante Bluetoothandtrade;

andbull; Power bank a ricarica rapida

andbull; Terminale POS portatile

andnbsp;

Descrizione

Il TPS61089x rappresenta il TPS61089 e il TPS610891. Il TPS61089x è un convertitore boost sincrono completamente integrato con un interruttore di alimentazione principale da 19 mΩ e un interruttore raddrizzatore da 27 mΩ. Il dispositivo fornisce una soluzione di alimentazione ad alta efficienza e di piccole dimensioni per apparecchiature portatili. Il TPS61089x presenta un ampio intervallo di tensione in ingresso da 2,7 V a 12 V per supportare applicazioni alimentate con batterie agli ioni di litio/polimeri a una o due celle. Il TPS61089x ha una capacità di corrente di commutazione continua di 7 A e fornisce una tensione di uscita fino a 12,6 V.

Il TPS61089x utilizza una topologia di controllo della corrente di picco a tempo di spegnimento costante adattivo per regolare la tensione di uscita. In condizioni di carico da moderato a pesante, il TPS61089x funziona in modalità di modulazione della larghezza di impulso (PWM). In condizioni di carico leggero, il TPS61089 funziona in modalità di modulazione della frequenza di impulso (PFM) per migliorare l'efficienza, mentre il TPS610891 funziona ancora in modalità PWM per evitare problemi applicativi causati dalla bassa frequenza di commutazione. La frequenza di commutazione in modalità PWM è regolabile da 200 kHz a 2,2 MHz. Il TPS61089x implementa anche una funzione di soft start integrata di 4 ms e una funzione di limite di corrente di picco dell'interruttore regolabile. Inoltre, il dispositivo fornisce protezione da sovratensione in uscita a 13,2 V, protezione da sovracorrente ciclo per ciclo e protezione da spegnimento termico.

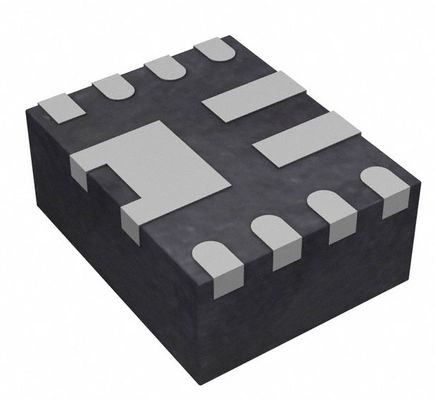

Il TPS61089x è disponibile in un package VQFN a 11 pin estremamente compatto di 2,0 mm × 2,5 mm.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
