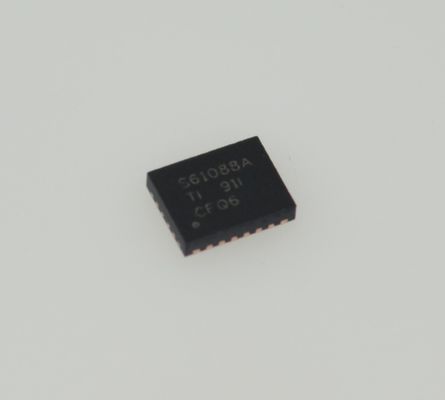

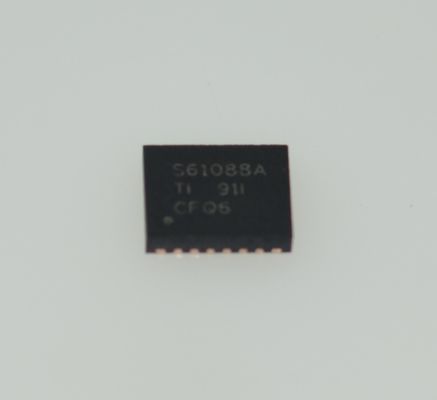

TPS61088RHLR 2A High-Power Boost Converter with 2.5V-12V Input 95% Efficiency Ultra-Small QFN Low Noise Programmable Features Integrated Protection and Wide Applications

TPS61088RHLR Convertitore Boost ad alta potenza da 2A con ingresso 2.5V-12V 95% di efficienza QFN ultra-piccolo a basso rumore Funzionalità programmabili Protezione integrata e ampie applicazioni

andnbsp;

Caratteristiche

andbull; Intervallo di tensione in ingresso da 2,7 V a 12 V

andbull; Intervallo di tensione in uscita da 4,5 V a 12,6 V

andbull; Corrente di commutazione di 10 A

andbull; Fino al 91% di efficienza a VIN = 3,3 V, VOUT = 9 V e IOUT = 3 A

andbull; Selezione della modalità tra modalità PFM e modalità PWM forzata a basso carico

andbull; Corrente di 1,0 µA nel pin VIN durante lo spegnimento

andbull; Limite di corrente di picco dell'interruttore programmabile tramite resistore

andbull; Frequenza di commutazione regolabile: da 200 kHz a 2,2 MHz

andbull; Avvio graduale programmabile

andbull; Protezione da sovratensione in uscita a 13,2 V

andbull; Protezione da sovracorrente ciclo per ciclo

andbull; Spegnimento termico

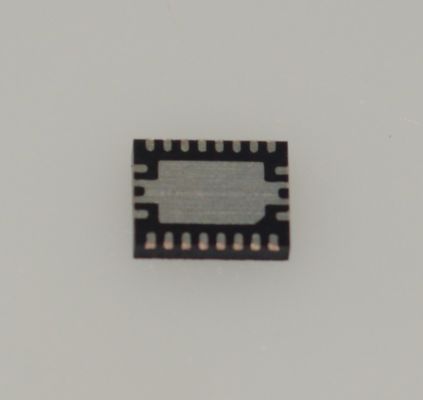

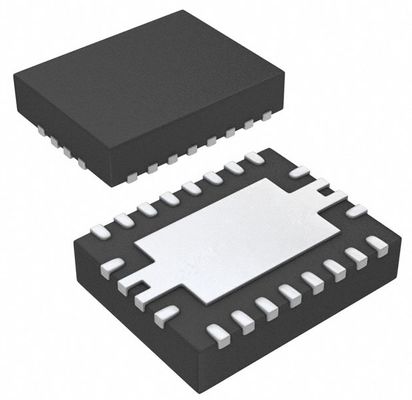

andbull; Pacchetto VQFN a 20 pin da 4,50 mm × 3,50 mm

andnbsp;

Applicazioni

andbull; Terminale POS portatile

andbull; Altoparlante Bluetoothandtrade;

andbull; Sigaretta elettronica

andbull; Interfaccia Thunderbolt

andbull; Power bank a ricarica rapida

andnbsp;

Descrizione

Il TPS61088 è un convertitore boost sincrono completamente integrato ad alta densità di potenza con un interruttore di alimentazione da 11 mΩ e un interruttore raddrizzatore da 13 mΩ per fornire una soluzione ad alta efficienza e di piccole dimensioni nei sistemi portatili. Il TPS61088 ha un ampio intervallo di tensione in ingresso da 2,7 V a 12 V per supportare applicazioni con batterie al litio a cella singola o a due celle. Il dispositivo ha una capacità di corrente di commutazione di 10 A ed è in grado di fornire una tensione in uscita fino a 12,6 V.

Il TPS61088 utilizza una topologia di controllo della corrente di picco a tempo di spegnimento costante adattivo per regolare la tensione in uscita. In condizioni di carico da moderato a pesante, il TPS61088 funziona in modalità di modulazione di larghezza di impulso (PWM). In condizioni di carico leggero, il dispositivo ha due modalità operative selezionate dal pin MODE. Una è la modalità di modulazione di frequenza di impulso (PFM) per migliorare l'efficienza e l'altra è la modalità PWM forzata per evitare problemi applicativi causati dalla bassa frequenza di commutazione. La frequenza di commutazione in modalità PWM è regolabile, da 200 kHz a 2,2 MHz tramite un resistore esterno. Il TPS61088 implementa anche una funzione di avvio graduale programmabile e una funzione di limite di corrente di picco di commutazione regolabile. Inoltre, il dispositivo fornisce protezione da sovratensione in uscita a 13,2 V, protezione da sovracorrente ciclo per ciclo e protezione da spegnimento termico.

Il TPS61088 è disponibile in un pacchetto VQFN a 20 pin da 4,50 mm × 3,50 mm.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
