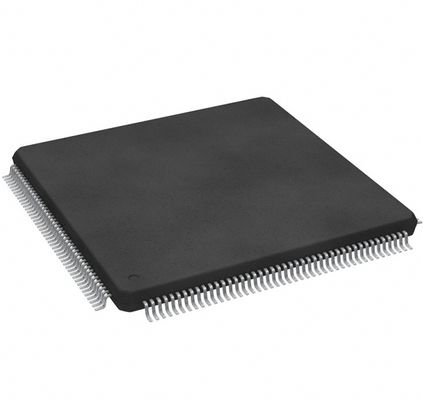

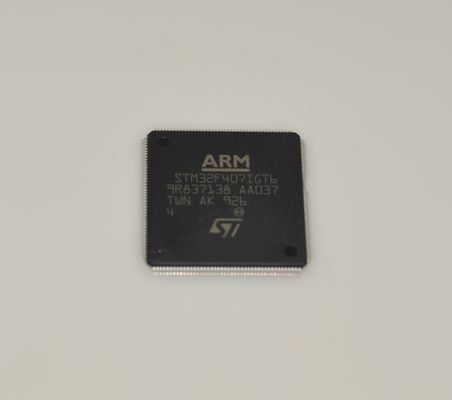

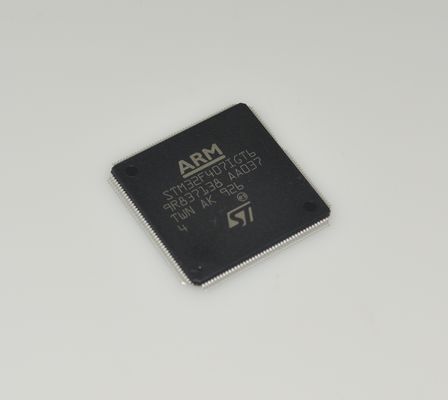

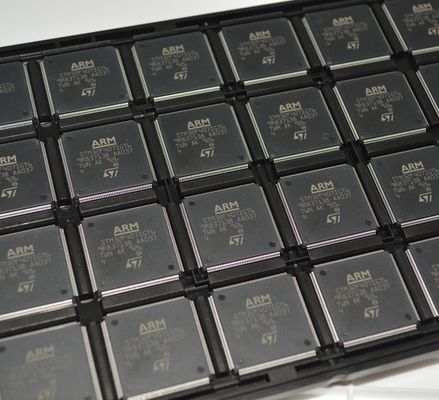

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Cryptographic Acceleration Extensive Timers and Connectivity

STM32F407IGT6 168MHz Cortex-M4 w/ FPU 1MB Flash 192KB RAM Ethernet Camera IF Accelerazione crittografica Timer e connettività estesi

andnbsp;

Caratteristiche

andbull; Include la tecnologia brevettata all'avanguardia di ST

andbull; Core: Armandreg; CPU Cortexandreg;-M4 a 32 bit con FPU, acceleratore in tempo reale adattivo (ART Accelerator) che consente l'esecuzione a 0 stati di attesa dalla memoria flash, frequenza fino a 168 MHz, unità di protezione della memoria, 210 DMIPS/ 1,25 DMIPS/MHz (Dhrystone 2.1) e istruzioni DSP

andbull; Memorie

andnbsp; andndash; Fino a 1 MB di memoria flash

andnbsp; andndash; Fino a 192+4 Kbyte di SRAM inclusi 64 Kbyte di RAM dati CCM (memoria accoppiata al core)

andnbsp; andndash; 512 byte di memoria OTP

andnbsp; andndash; Controller di memoria statica flessibile che supporta Compact Flash, SRAM, PSRAM, memorie NOR e NAND

andbull; Interfaccia parallela LCD, modalità 8080/6800

andbull; Orologio, reset e gestione dell'alimentazione

andnbsp; andndash; Alimentazione e I/O da 1,8 V a 3,6 V

andnbsp; andndash; POR, PDR, PVD e BOR

andnbsp; andndash; Oscillatore a cristallo da 4 a 26 MHz

andnbsp; andndash; RC interno da 16 MHz con regolazione di fabbrica (accuratezza 1%)

andnbsp; andndash; Oscillatore a 32 kHz per RTC con calibrazione

andnbsp; andndash; RC interno a 32 kHz con calibrazione

andbull; Funzionamento a basso consumo

andnbsp; andndash; Modalità Sleep, Stop e Standby

andnbsp; andndash; Alimentazione VBAT per RTC, registri di backup da 20andtimes;32 bit + SRAM di backup opzionale da 4 KB

andbull; Convertitori A/D a 3andtimes;12 bit, 2,4 MSPS: fino a 24 canali e 7,2 MSPS in modalità tripla interleaved

andbull; Convertitori D/A a 2andtimes;12 bit

andbull; DMA per scopi generali: controller DMA a 16 flussi con FIFO e supporto burst

andbull; Fino a 17 timer: fino a dodici timer a 16 bit e due timer a 32 bit fino a 168 MHz, ciascuno con fino a 4 ingressi IC/OC/PWM o contatore di impulsi e encoder (incrementale) a quadratura

andbull; Modalità di debug

andnbsp; andndash; Interfacce Serial Wire Debug (SWD) andamp; JTAG

andnbsp; andndash; Cortex-M4 Embedded Trace Macrocellandtrade;

andbull; Fino a 140 porte I/O con capacità di interrupt

andnbsp; andndash; Fino a 136 I/O veloci fino a 84 MHz

andnbsp; andndash; Fino a 138 I/O tolleranti a 5 V

andbull; Fino a 15 interfacce di comunicazione

andnbsp; andndash; Fino a 3 andtimes; interfacce I2C (SMBus/PMBus)

andnbsp; andndash; Fino a 4 USART/2 UART (10,5 Mbit/s, interfaccia ISO 7816, LIN, IrDA, controllo modem)

andnbsp; andndash; Fino a 3 SPI (42 Mbits/s), 2 con I2S full-duplex muxed per ottenere accuratezza di classe audio tramite PLL audio interno o clock esterno

andnbsp; andndash; 2 andtimes; interfacce CAN (2.0B Active)

andnbsp; andndash; Interfaccia SDIO

andbull; Connettività avanzata

andnbsp; andndash; Controller USB 2.0 full-speed device/host/OTG con PHY on-chip

andnbsp; andndash; Controller USB 2.0 high-speed/full-speed device/host/OTG con DMA dedicato, PHY full-speed on-chip e ULPI

andnbsp; andndash; MAC Ethernet 10/100 con DMA dedicato: supporta hardware IEEE 1588v2, MII/RMII

andnbsp;

Applicazioni

Automazione e controllo industriale andndash; Come PLC, azionamenti motore, reti industriali e interfacce uomo-macchina (HMI).

Apparecchiature mediche e sanitarie andndash; Compresi monitor per pazienti, dispositivi diagnostici e strumenti medici portatili.

Elettronica di consumo e IoT andndash; Utilizzato in elettrodomestici intelligenti di fascia alta, gateway IoT e sistemi di elaborazione audio.

Settore automobilistico e trasporti andndash; Applicabile in sistemi di controllo della carrozzeria, sottosistemi di infotainment e terminali di gestione della flotta.

Elaborazione delle immagini e applicazioni video andndash; Supporta scanner di codici a barre, visione artificiale di base e acquisizione dati del sistema di sorveglianza.

andnbsp;

Descrizione

La famiglia STM32F405xx e STM32F407xx si basa sul core RISC a 32 bit Armandreg; Cortexandreg;-M4 ad alte prestazioni che opera a una frequenza fino a 168 MHz. Il core Cortexandreg;-M4 è dotato di un'unità a virgola mobile (FPU) a singola precisione che supporta tutte le istruzioni di elaborazione dati e i tipi di dati a singola precisione Arm. Implementa inoltre un set completo di istruzioni DSP e un'unità di protezione della memoria (MPU) che migliora la sicurezza delle applicazioni.

La famiglia STM32F405xx e STM32F407xx incorpora memorie integrate ad alta velocità (memoria flash fino a 1 MB, fino a 192 Kbyte di SRAM), fino a 4 Kbyte di SRAM di backup e un'ampia gamma di I/O e periferiche migliorate collegate a due bus APB, tre bus AHB e una matrice di bus multi-AHB a 32 bit.

Tutti i dispositivi offrono tre ADC a 12 bit, due DAC, un RTC a basso consumo, 12 timer a 16 bit per scopi generali, inclusi due timer PWM per il controllo motore, due timer a 32 bit per scopi generali. un vero generatore di numeri casuali (RNG). Sono inoltre dotati di interfacce di comunicazione standard e avanzate.

andbull; Fino a tre I2C

andbull; Tre SPI, due I2S full duplex. Per ottenere accuratezza di classe audio, le periferiche I2S possono essere clockate tramite un PLL audio interno dedicato o tramite un clock esterno per consentire la sincronizzazione

andbull; Quattro USART più due UART

andbull; Un USB OTG full speed e un USB OTG high speed con capacità full-speed (con l'ULPI)

andbull; Due CAN

andbull; Un'interfaccia SDIO/MMC

andbull; Ethernet e l'interfaccia della fotocamera disponibili solo sui dispositivi STM32F407xx
