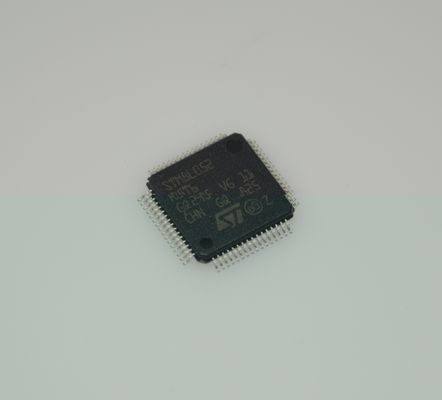

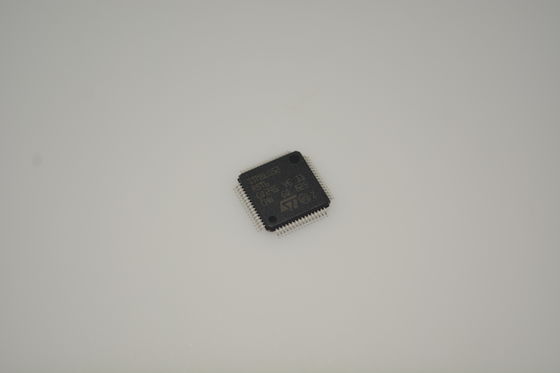

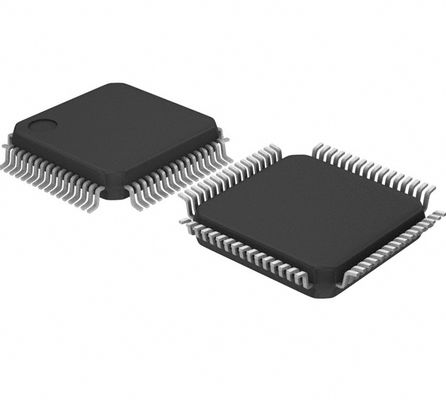

STM8L052R8T6 The Ultimate Ultra-Low-Power 8-bit MCU with 64KB Flash 8KB RAM Advanced Peripherals LCD AES ADC DAC and Extended Temperature Range for Robust Cost-Sensitive Applications

STM8L052R8T6 L'Ultimate Ultra-Low-Power 8-bit MCU con 64KB Flash 8KB RAM Periferici avanzati LCD AES ADC DAC e gamma di temperatura estesa per applicazioni cost-sensitive robuste

enbsp;

Caratteristiche

Condizioni di funzionamento

Fornitura di alimentazione di funzionamento: da 1,8 V a 3,6 V

-40°C a 85°C

e bull; caratteristiche a bassa potenza

5 modalità a bassa potenza: attesa, funzionamento a bassa potenza (5,9 e micro;A), attesa a bassa potenza (3 e micro;A), arresto attivo con RTC completo (1,4 e micro;A), arresto (400 nA)

Consumo energetico dinamico: 200 e micro A/MHz + 330 e micro A

e  e– perdite ultra-basse per I/0: 50 nA

Risveglio veloce da Halt: 4,7 e micro;

andbull; Advanced STM8 core

L'architettura di Harvard e la pipeline in 3 fasi

Frequenza massima 16 MHz, 16 CISC MIPS peak

Fino a 40 fonti di interruzione esterne

e bull; ripristino e gestione dell'offerta

enbsp; endash; Basso consumo, ultra-sicuro BOR reset con 5 soglie programmabili

enbsp; edndash; Ultra bassa potenza POR/PDR

Detettore di tensione programmabile (PVD)

e bull; gestione dell'orologio

oscillatori a cristallo da 32 kHz e da 1 a 16 MHz

enbsp; edndash; RC interno a 16 MHz equipaggiato in fabbrica

38 kHz basso consumo RC

Sistema di sicurezza dell'orologio

RTC a bassa potenza

Calendario BCD con interruzione dell'allarme

calibrazione digitale con una precisione di +/- 0,5 ppm

e   e – avanzato rilevamento anti-manipolazione

LCD: 8x24 o 4x28 w/ convertitore step-up

e toro; Ricordi

64 KB di memoria Flash e 256 byte di dati EEPROM con ECC, RWW

Moduli di protezione da scrittura e lettura flessibili

4 KB di RAM

DMA

4 canali che supportano ADC, SPI, I2C, USART, timer

1 canale per memoria-a-memoria

e bull; ADC a 12 bit fino a 1 Msps/27 canali

Voltaggio di riferimento interno

e bull; Timer

Tre timer a 16 bit con 2 canali (utilizzati come IC, OC, PWM), codificatore quadratura

Un timer di controllo avanzato a 16 bit con 3 canali, che supporta il controllo motore

Un timer a 8 bit con prescaler a 7 bit

2 cani da guardia: 1 finestra, 1 indipendente

e nbsp; e ndash; Timer beeper con frequenze di 1, 2 o 4 kHz

enbsp;

Applicazioni

1:Elettronica di consumo e dispositivi per la cura personale

Esempi di applicazione:Spazzolini da denti elettrici, rasoi, bilancieri elettronici, orologi intelligenti / fasce (modelli iniziali o di base), dispositivi di bellezza, telecomandi, giocattoli.

Motivo:Questi dispositivi sono in genere alimentati a batteria, e richiedono una potenza di standby estremamente bassa per prolungare la durata della batteria.

può essere adeguatamente gestito dal core a 8 bit e dalla RAM Flash/4KB integrata.

2:Sensori industriali e automazione

Esempi di applicazione:Sensori di temperatura/umidità/pressione, registratori di dati, allarmi, rilevatori di prossimità, strumenti portatili (es. multimetri, misuratori di distanza).

Motivo:L'ADC e il DAC a 12 bit integrati possono elaborare in modo efficiente i segnali dei sensori analogici.La caratteristica di potenza ultra-bassa consente a questi nodi sensori di operare per lunghi periodi in campo o in luoghi difficili da alimentare. ilgamma di temperature estesa (da -40°C a +125°C)garantisce l'affidabilità in ambienti industriali difficili.

3:Monitoraggio medico e sanitario

Esempi di applicazione:Dispositivi medici portatili, misuratori di glucosio nel sangue, misuratori di pressione sanguigna, ossimetri del polso, sensori medici usa e getta.

Motivo:Sono estremamente sensibili al consumo di energia, e richiedono che i dispositivi siano pronti all'uso o in grado di essere monitorati a lungo termine.Il comparatore) può connettersi direttamente ai biosensori, riducendo i componenti esterni, i costi e consentendo progetti miniaturizzati.

4:Controllo intelligente e controllo remoto

Esempi di applicazione:Contatori d'acqua, contatori di gas, contatori di calore, sensori domestici intelligenti (contatti porta/finestra, sensori di temperatura/umidità), valvole di telecomando wireless.

Motivo:Questo è uno scenario di applicazione classico per la serie STM8L.durata della batteria di anni o addirittura decenniLe modalità a potenza ultra-bassa (Halt, Active-Halt) del STM8Land sono cruciali.

5:PC Periferie e accessori

Esempi di applicazione:Ricevitori di tastiera e mouse wireless, dongle USB, controller di gioco.

Motivo:Sensibili all'energia, devono svegliarsi velocemente dal sonno, e hanno un rigoroso controllo dei costi.

enbsp;

Descrizione

I dispositivi STM8L05xxx ad alta densità sono membri della famiglia STM8L a potenza ultra bassa di 8 bit.

The value line STM8L05xxx ultra low power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, uno spazio di indirizzamento lineare a 24 bit e un'architettura ottimizzata per operazioni a bassa potenza.

La famiglia include un modulo di debug integrato con un'interfaccia hardware (SWIM) che consente il debugging in-app non intrusivo e la programmazione Flash ultra veloce.

I microcontrollori STM8L05xxx a linea ad alta densità sono dotati di EEPROM integrato per dati e di memoria Flash a programma a bassa potenza e bassa tensione a alimentazione singola.

Tutti i dispositivi offrono un ADC a 12 bit, un orologio in tempo reale, quattro timer a 16 bit, un timer a 8 bit e un'interfaccia di comunicazione standard come due SPI, I2C, tre USART e un segmento LCD 8x24 o 4x28.L'LCD 8x24 o 4x a 28 segmenti è disponibile sulla linea di valori ad alta densità STM8L05xxx.

La famiglia STM8L05xxx opera da 1,8 V a 3,6 V ed è disponibile nella gamma di temperature da -40 a +85°C.

La progettazione modulare del set di periferiche consente di trovare le stesse periferiche in diverse famiglie di microcontrollori ST, comprese le famiglie a 32 bit.Questo rende la transizione verso una famiglia diversa molto facile., e semplificato ulteriormente dall'uso di un insieme comune di strumenti di sviluppo.

Tutti i prodotti STM8L a bassa potenza sono basati sulla stessa architettura con la stessa mappatura di memoria e un pinout coerente.
