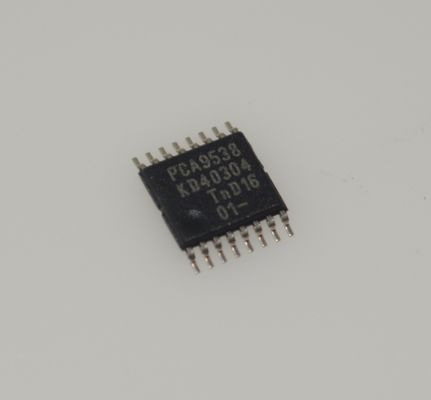

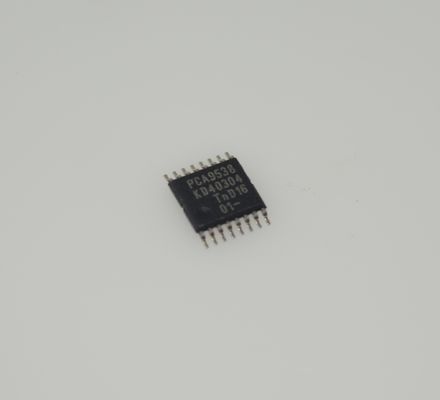

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW Espansore I/O I2C a 8 bit con funzionamento a bassa tensione, inversione di polarità dell'uscita di interruzione, bassa corrente di standby e piccolo package per server, LCD e controllo industriale

Caratteristiche

• Basso consumo di corrente in standby di 1 μA max

• Espansore da I2C a porta parallela

• Uscita di interruzione open-drain a livello basso attivo

• Ingresso di reset a livello basso attivo

• Intervallo di tensione di alimentazione operativa da 2,3 V a 5,5 V

• Porte I/O tolleranti a 5 V

• Bus I2C Fast a 400 kHz

• Due pin di indirizzo hardware consentono fino a quattro dispositivi sull'I2C/SMBus

• Registro di configurazione di ingresso e uscita

• Registro di inversione di polarità

• Accensione con tutti i canali configurati come ingressi

• Nessun glitch all'accensione

• Filtro del rumore sugli ingressi SCL/SDA

• Uscite latch con capacità di pilotaggio ad alta corrente per pilotare direttamente i LED

• Le prestazioni di latch-up superano i 100 mA per JESD 78, classe II

• La protezione ESD supera JESD 22

  – Modello corpo umano da 2000 V (A114-A)

  – Modello macchina da 200 V (A115-A)

  – Modello dispositivo caricato da 1000 V (C101)

Applicazioni

1. Server e hardware del data center

Vantaggi chiave utilizzati: L'interfaccia Iandsup2;C consente la gestione centralizzata, mentre la funzione di uscita di interruzione consente la risposta in tempo reale alle modifiche dello stato, rendendola adatta per il monitoraggio hardware ad alta densità.

Applicazioni tipiche: Controllo ventole su schede madri di server, monitoraggio dello stato di alimentazione, espansione del segnale del backplane hot-swap e gestione dei sensori del telaio.

2. Controllo e automazione industriale

Vantaggi chiave utilizzati: Ampia compatibilità di tensione (da 1,65 V a 5,5 V) e supporto dell'intervallo di temperatura industriale in ambienti difficili; la funzionalità di interruzione riduce l'overhead di polling dell'MCU.

Applicazioni tipiche: Espansione I/O PLC, acquisizione dello stato del sensore, interfacce del controller motore, pulsanti e controllo degli indicatori del pannello industriale.

3. Elettronica di consumo e dispositivi di visualizzazione

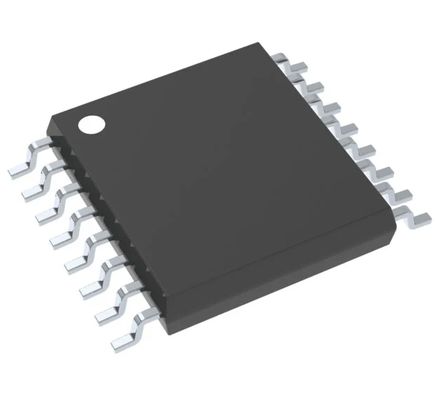

Vantaggi chiave utilizzati: Il piccolo package (TSSOP-16) consente di risparmiare spazio, la bassa corrente di standby prolunga la durata della batteria e l'inversione di polarità semplifica la progettazione del circuito.

Applicazioni tipiche: Schede di controllo per elettrodomestici intelligenti, interfacce chiave per TV/monitor LCD, controller remoti per droni, nodi sensore per la casa intelligente.

4. Sistemi embedded e dispositivi IoT

Vantaggi chiave utilizzati: Il bus Iandsup2;C consente di risparmiare risorse dei pin MCU, il basso consumo energetico si adatta a scenari alimentati a batteria e la direzione I/O configurabile migliora la flessibilità.

Applicazioni tipiche: Espansione dell'interfaccia gateway IoT, espansione delle funzionalità della scheda di sviluppo embedded, data logger alimentati a batteria, controllo dei dispositivi portatili.

Descrizione

Il PCA9538 è un espansore I/O a 8 bit per l'espansione di ingresso e uscita parallela (I/O) per il protocollo bus I2C bidirezionale a due linee (o SMBus). Questo dispositivo può funzionare con un intervallo di alimentazione da 2,3 V a 5,5 V. Questo dispositivo supporta frequenze di clock di 100 kHz (modalità standard) e 400 kHz (modalità veloce). Questo dispositivo, insieme ad altri espansori I/O, fornisce una soluzione semplice quando sono necessari I/O aggiuntivi per interruttori, sensori, pulsanti, LED, ventole e così via.

Le caratteristiche del PCA9538 includono un'interruzione che viene generata sul pin INT ogni volta che lo stato di una porta di ingresso cambia. I pin di indirizzo selezionabili dall'hardware A0 e A1 consentono fino a quattro dispositivi PCA9538 sullo stesso bus I2C. Questo dispositivo può anche essere ripristinato allo stato predefinito utilizzando la funzione RESET o ciclando l'alimentazione per causare un ripristino all'accensione.

INT può essere collegato all'ingresso di interruzione di un microcontrollore. Inviando un segnale di interruzione su questa linea, l'I/O remoto può informare il microcontrollore se sono presenti dati in arrivo sulle sue porte senza dover comunicare tramite il bus I2C. Pertanto, il PCA9538 può rimanere un semplice dispositivo slave.

Le uscite del dispositivo (latch) hanno una capacità di pilotaggio ad alta corrente per pilotare direttamente i LED. Ha un basso consumo di corrente.

Due pin hardware (A0 e A1) vengono utilizzati per programmare e variare l'indirizzo I2C fisso e consentire a un massimo di quattro dispositivi di condividere lo stesso bus I2C o SMBus.

INFORMAZIONI

Disegno
