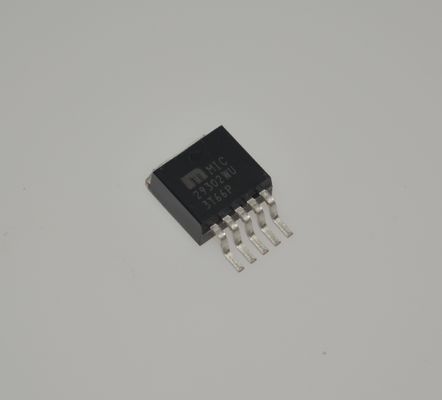

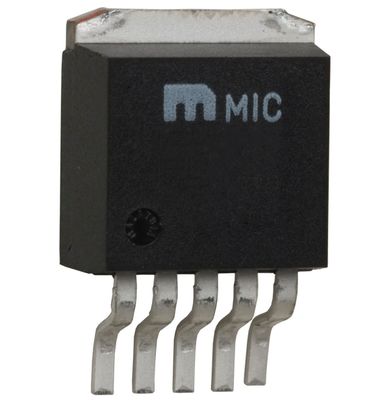

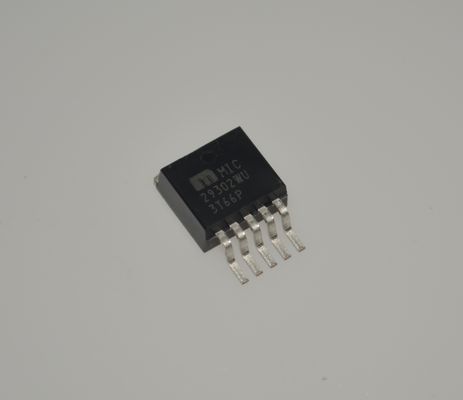

MIC29302WU 3A Ultra-Low Dropout Voltage Regulator with High PSRR Error Flag Adjustable Output Thermal and Current Protection for Demanding Industrial and Automotive Systems

MIC29302WU Regolatore di tensione a bassissima caduta da 3A con elevato PSRR, flag di errore, uscita regolabile, protezione termica e di corrente per sistemi industriali e automobilistici esigenti

andnbsp;

Caratteristiche

andbull; Capacità di corrente elevata:

andnbsp; - MIC29150/29151/29152/29153: 1,5A

andnbsp; - MIC29300/29301/29302/29303: 3A

andnbsp; - MIC29500/29501/29502/29503: 5A

andnbsp; - MIC29751/29752: 7,5A

andbull; Bassa tensione di dropout

andbull; Bassa corrente di terra

andbull; Tolleranza garantita accurata dell'1%

andbull; Risposta ai transienti estremamente rapida

andbull; Protezione da batteria inversa e "Load Dump"

andbull; Modalità di spegnimento a corrente zero (versioni a 5 pin)

andbull; Flag di errore che segnala l'uscita fuori regolazione (versioni a 5 pin)

andbull; Caratterizzato anche per carichi più piccoli con specifiche di prestazioni leader del settore

andbull; Versioni a tensione fissa e regolabile

andnbsp;

Applicazioni

andbull; Apparecchiature alimentate a batteria

andbull; Sistemi informatici verdi ad alta efficienza

andbull; Elettronica automobilistica

andbull; Alimentatori lineari ad alta efficienza

andbull; Post-regolatore ad alta efficienza per alimentazione switching

andnbsp;

Descrizione generale

I MIC2915x/2930x/2950x/2975x sono regolatori di tensione a corrente elevata, alta precisione e bassa caduta di tensione. Utilizzando il processo Super andbeta;eta PNP proprietario di Microchip con un elemento di passaggio PNP, questi regolatori presentano tensioni di dropout tipiche da 350 mV a 425 mV (a pieno carico) e una corrente di terra molto bassa. Progettati per carichi di corrente elevata, questi dispositivi trovano applicazione anche in sistemi a corrente inferiore, estremamente critici per la bassa caduta di tensione, dove i loro valori di tensione di dropout e corrente di terra ridotti sono attributi importanti.

I MIC2915x/2930x/2950x/2975x sono completamente protetti contro guasti da sovracorrente, polarità di ingresso invertita, inserimento di cavi invertito, funzionamento a sovratemperatura e picchi di tensione transitori positivi e negativi. Le versioni a tensione fissa a cinque pin sono dotate di controllo ON/OFF a livello logico e di un flag di errore che segnala ogni volta che l'uscita esce dalla regolazione. Gli stati contrassegnati includono bassa tensione di ingresso (dropout), limite di corrente di uscita, spegnimento per sovratemperatura e picchi di tensione estremamente elevati sull'ingresso.

Sui MIC29xx1 e MIC29xx2, il pin ENABLE può essere collegato a VIN se non è necessario per il controllo ON/OFF. I MIC2915x/2930x/2950x sono disponibili in package TO-220 a 3 e 5 pin e TO-263 (D2Pak) a montaggio superficiale. I regolatori MIC2975x da 7,5 A sono disponibili in un package TO-247 a 5 pin. Il MIC29152 da 1,5 A, con uscita regolabile, è disponibile in un package D-Pak (TO-252) a 5 pin.

Per applicazioni con tensione di ingresso pari o inferiore a 6 V, vedere gli LDO MIC37xxx.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
