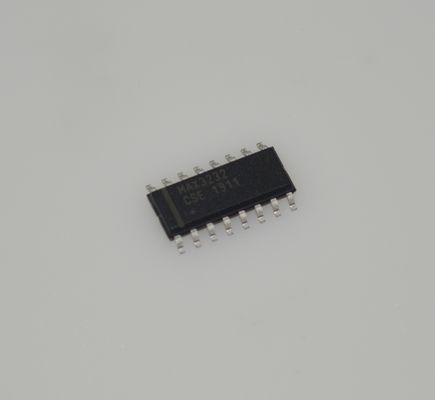

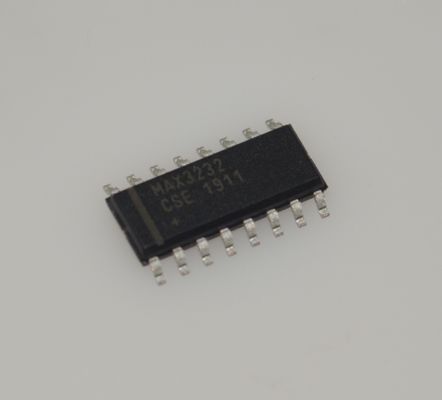

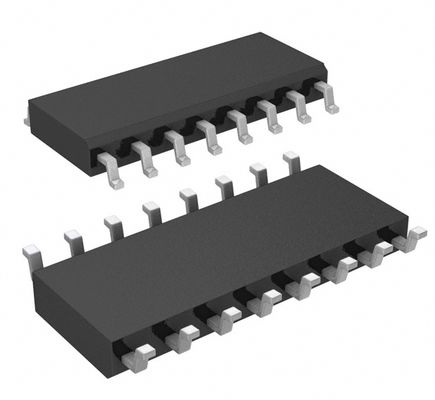

MAX3232CSE 3.0-5.5V RS-232 Transceiver with 2Tx/2Rx 1μA Shutdown ±15kV ESD Protection 250kbps Data Rate 0.1μF Caps Industrial -40°C to +85°C and 16-SOIC Package

MAX3232CSE 3.0-5.5V Ricetrasmettitore RS-232 con 2Tx/2Rx, 1andmu;A Shutdown eplusmn;15kV ESD Protection, 250kbps Data Rate, 0.1andmu;F Caps, Industriale -40anddeg;C a +85anddeg;C & 16-SOIC Package

Caratteristiche

● Le caratteristiche integrate consentono di risparmiare spazio sulla scheda e semplificano la progettazione

  andbull; Il circuito della pompa di carica elimina la necessità di un'alimentazione bipolare andplusmn;12V

  andbull; Ampio funzionamento a singola alimentazione da +3V a +5,5V

  andbull; Uscite extra sempre attive consentono il monitoraggio di dispositivi esterni

● Il risparmio energetico prolunga la durata della batteria

  andbull; 1andmicro;A di corrente di alimentazione in modalità di spegnimento mentre il ricevitore è attivo (MAX3222, MAX3237, MAX3241)

Applicazioni

● Apparecchiature alimentate a batteria

● Apparecchiature portatili

● Periferiche

● Apparecchiature Datacom

Descrizione

I ricetrasmettitori MAX3222/MAX3232/MAX3237/MAX3241 hanno uno stadio di uscita del trasmettitore a bassa caduta di tensione proprietario che consente prestazioni RS-232 reali da un'alimentazione da 3,0 V a 5,5 V con una doppia pompa di carica. I dispositivi richiedono solo quattro piccoli condensatori esterni da 0,1andmicro;F per la pompa di carica. I MAX3222, MAX3232 e MAX3241 sono garantiti per funzionare a velocità di trasmissione dati di 120 kbps mantenendo i livelli di uscita RS-232. Il MAX3237 è garantito per funzionare a velocità di trasmissione dati di 250 kbps in modalità operativa normale e 1 Mbps in modalità operativa MegaBaudandtrade;.

I MAX3222/MAX3232 hanno 2 ricevitori e 2 driver. I MAX3222 e MAX3232 sono pin, package e funzionalmente compatibili rispettivamente con gli standard di settore MAX242 e MAX232.

Il MAX3241 ha 5 ricevitori e 3 driver, mentre il MAX3237 ha 3 ricevitori e 5 driver. I ricevitori R1 (MAX3237/MAX3241) e R2 (MAX3241) hanno uscite extra oltre alle loro uscite standard. Queste uscite extra sono sempre attive, consentendo il monitoraggio di dispositivi esterni senza polarizzare direttamente i diodi di protezione nei circuiti che potrebbero avere VCC completamente rimosso.

I MAX3222, MAX3232 e MAX3241 sono disponibili in package TSSOP e SSOP salvaspazio con temperature operative comprese tra -40anddeg;C e +85anddeg;C o tra 0anddeg;C e 70anddeg;C.

INFORMAZIONI

Disegno
