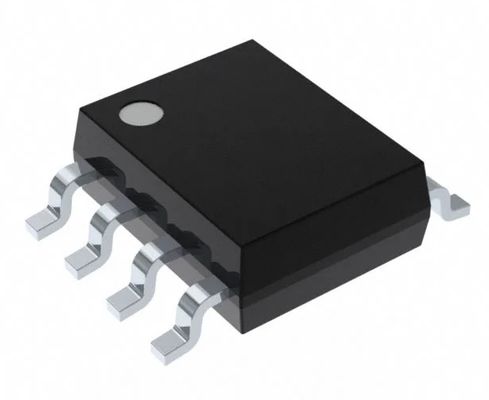

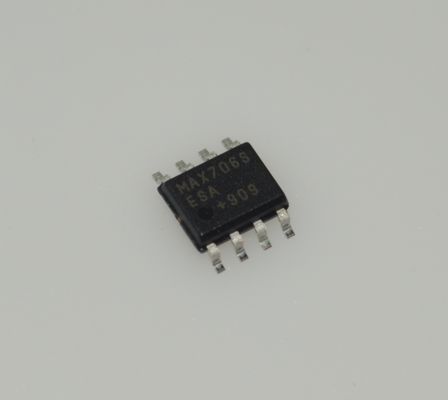

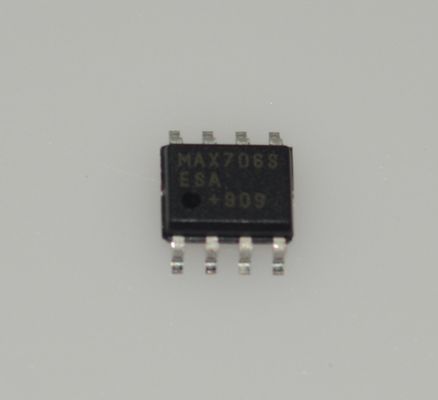

MAX706SESA+T: μP Supervisor with Manual Reset, 200ms Pulse, 4.65V Threshold, Low 35μA Current, 3.3V/5V Operation, -40°C to +85°C, Watchdog Timer and Power-Fail Compare

MAX706SESA+T andnbsp;andmu;P Supervisore con Reset Manuale andnbsp;200ms Pulse andnbsp;4.65V Threshold andnbsp;Basso 35andmu;A Current andnbsp;3.3V/5V Operation andnbsp;-40anddeg;C a +85anddeg;C andnbsp;Watchdog Timer & Power-Fail Compare

andnbsp;

Caratteristiche

Pacchetto andmicro;MAX, piccolo SO a 8 pin

Monitor di tensione di alimentazione di precisione

andnbsp; 2.63V (MAX706P/R, MAX706AP/AR e MAX708R)

andnbsp; 2.93V (MAX706S, MAX706AS e MAX708S)

andnbsp; 3.08V (MAX706T, MAX706AT e MAX708T)

Ritardo di tempo di reset di 200ms

Ingresso di reset manuale compatibile TTL/CMOS con debouncing

Corrente di riposo di 100andmicro;A

Funzione di disabilitazione WDI (MAX706AP/AR/AS/AT)

Watchdog Timer: Timeout di 1.6s

Segnale di uscita reset:

andnbsp; Solo attivo-alto (MAX706P, MAX706AP)

andnbsp; Solo attivo-basso (MAX706R/S/T, MAX706AR/AS/AT)

andnbsp; Attivo-alto e attivo-basso (MAX708R/S/T)

Monitor di tensione per avviso di guasto di alimentazione o batteria scarica andnbsp;

Pacchetto a montaggio superficiale a 8 pin

Asserzione RESET garantita a VCC = 1V

andnbsp;

Applicazioni

Apparecchiature alimentate a batteria

Strumenti portatili

Computer

Controller

Strumenti intelligenti

Monitoraggio dell'alimentazione andmicro;P critico

andnbsp;

Descrizione

I circuiti di supervisione MAX706P/R/S/T, MAX706AP/AR/AS/AT e MAX708R/S/T per microprocessori (andmicro;P) riducono la complessità e il numero di componenti necessari per monitorare i livelli di alimentazione a +3V nei sistemi andmicro;P da +3V a +5V. Questi dispositivi migliorano significativamente l'affidabilità e la precisione del sistema rispetto a circuiti integrati separati o componenti discreti.

I circuiti di supervisione MAX706P/R/S/T e MAX706AP/AR/AS/AT forniscono le seguenti quattro funzioni:

1) Un'uscita di reset durante l'accensione, lo spegnimento e le condizioni di brownout.

2) Un'uscita watchdog indipendente che si abbassa se l'ingresso watchdog non è stato commutato entro 1.6s.

3) Un rilevatore di soglia di 1.25V per l'avviso di guasto di alimentazione, il rilevamento di batteria scarica o per il monitoraggio di un'alimentazione diversa dall'alimentazione principale.

4) Un ingresso di reset manuale attivo-basso.

L'unica differenza tra MAX706R/AR, MAX706S/AS e MAX706T/AT sono i livelli di tensione di soglia di reset, che sono rispettivamente 2.63V, 2.93V e 3.08V. Tutti hanno segnali di uscita reset attivi-bassi. I MAX706P/AP sono identici ai MAX706R/AR, tranne per il fatto che il segnale di uscita reset è attivo-alto. La funzione watchdog timer per i MAX706AP/AR/AS/AT si disabilita quando l'ingresso WDI viene lasciato aperto o collegato a uno stato ad alta impedenza di un'uscita tri-state a bassa dispersione.

I MAX708R/S/T forniscono le stesse funzioni dei MAX706R/S/T e MAX706AR/AS/AT tranne per il fatto che non hanno un watchdog timer. Invece, forniscono sia le uscite RESET che RESET. Come per i MAX706, i dispositivi con i suffissi R, S e T hanno soglie di reset rispettivamente di 2.63V, 2.93V e 3.08V.

Questi dispositivi sono disponibili in pacchetti SO a 8 pin, DIP e andmicro;MAXandreg; e sono completamente specificati sull'intervallo di temperatura di funzionamento.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
