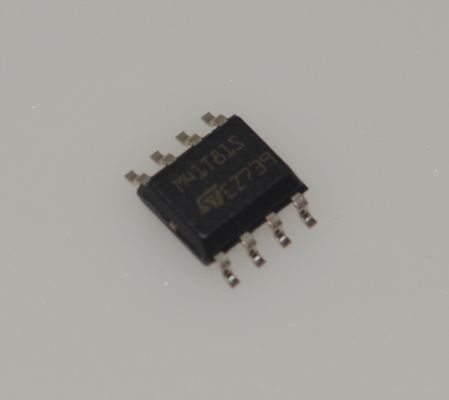

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Serial Landsup2;C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40anddeg;C to +85anddeg;C 8-DIP Package Integrated Oscillator andamp;Output di onde quadrate

enbsp;

Caratteristiche

■ Contatori per decimi/centesimi di secondo, secondi, minuti, ore, giorno, data, mese, anno e secolo

■ Oscillatore a cristallo 32 KHz con capacità di carico integrata (12,5 pf) che garantisce una stabilità eccezionale dell'oscillatore e un funzionamento con elevata resistenza di serie di cristalli)

■ rilevamento dell'arresto dell'oscillatore (operazione dell'orologio del monitor)

■ L'interfaccia seriale supporta il bus I2C (protocollo 400 kHz)

■ corrente di alimentazione della batteria ultra-bassa di 0,6 e micro;A (tipo)

■ tensione di funzionamento da 2,0 a 5,5 V

■ circuiti automatici di commutazione e disattivazione (referenza fissa) che forniscono un funzionamento completo in applicazioni a 3,0 V)

■ VCC = da 2,7 a 5,5 V

■ corrente di 2,5 V; corrente di VPFD; corrente di 2,7 V

■ Time-stamp (HT bit) di disattivazione che consente di determinare il tempo trascorso nel backup della batteria

■ Batteria a basso livello

■ Funzione di allarme e di interruzione programmabile (valida anche in modalità di riserva della batteria)

■ Timer di controllo programmabile accurato (da 62,5 ms a 128 s)

■ Calibrazione software dell'orologio (per compensare le deviazioni cristalline dovute alla temperatura)

■ temperatura di funzionamento di 40°C a 85°C

■ Le opzioni di pacchetto includono un SOIC a 8 piombo o un SOIC a cristallo incorporato a 18 piombo

enbsp;

Applicazioni

1- Automazione industriale e sistemi di controllo

*Casi di utilizzo:Controller logici programmabili (PLC), PC industriali (IPC), sistemi di controllo distribuiti (DCS), registratori di dati dei sensori.
*Perché?La sua gamma di temperature estesa (-40°C a +85°C) e di foratura8-DIPIl pacchetto deve essere sufficientemente robusto per gli ambienti industriali difficili, garantendo un'accurata marcatura e registrazione dell'orario degli eventi.

2- Telecomunicazioni e infrastrutture di rete
*Casi di utilizzo:Router, switch, controller della stazione base, Network-Attached Storage (NAS).
*Perché?Questa apparecchiatura ha bisogno di un cronometraggio preciso per sincronizzare i registri, gestire il traffico di rete e monitorare gli errori.Interfaccia Iandsup2;Cconsente un facile collegamento al processore principale ecambio batteriala funzionalità garantisce che il tempo sia mantenuto durante la perdita di potenza principale.

3. elettronica di consumo e elettrodomestici intelligenti
*Casi di utilizzo:Contatori intelligenti avanzati, inverter solari, elettrodomestici di fascia alta (ad esempio forni, lavatrici), terminali POS.
*Perché?Il...consumo di potenza molto basso (400nA)Per esempio, in un contatore intelligente, la batteria di riserva può mantenere il cronometraggio durante un arresto di corrente principale grazie al minimo assorbimento del RTCand#39;,assicurare la registrazione dei tempi degli eventi critici.

4. attrezzature di registrazione e misura dei dati
*Casi di utilizzo:Stazioni di monitoraggio ambientale, registratori di dati dei veicoli, strumenti scientifici.
*Perché?È essenziale fornire un timestamp accurato per ogni punto di dati.cambio batteriaLa funzione garantisce che non si perda mai tempo durante gli interruzioni di corrente, e l'oscillatore integrato semplifica la progettazione.

enbsp;

Descrizione

L'M41T81S è un orologio in tempo reale seriale a bassa potenza (RTC) con un oscillatore integrato a 32,768 kHz (controllato da cristalli esterni).Otto byte della SRAM sono utilizzati per la funzione orologio/calendario e sono configurati in formato decimale binario (BCD)Un ulteriore 12 byte di SRAM forniscono lo stato/controllo delle funzioni di allarme, vigilanza e onde quadrate.Il registro degli indirizzi integrato viene incrementato automaticamente dopo ogni byte di dati WRITE o READ.

L'M41T81S ha un circuito di rilevamento della potenza incorporato che rileva i guasti di corrente e passa automaticamente all'alimentazione della batteria quando si verifica un guasto di corrente.L'energia necessaria per sostenere le operazioni dell'orologio può essere fornita da un piccolo pulsante di litio quando si verifica un guasto di correnteLe funzioni disponibili per l'utente includono un orologio/calendario non volatile, con orario del giorno, interruzioni di allarme, timer di guardia e uscita di onde quadrate programmabile.Gli indirizzi degli otto orologi contengono il secolo, anno, mese, data, giorno, ora, minuto, secondo e decimi/centesimi di secondo in formato BCD di 24 ore.I mesi di 30 e 31 giorni sono creati automaticamente.

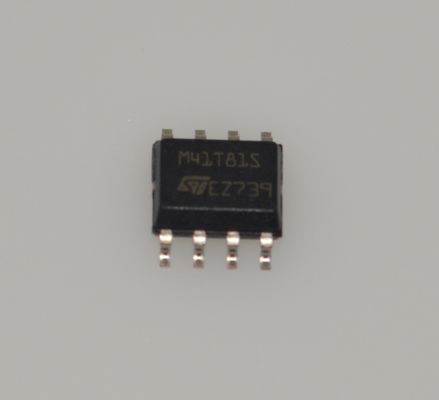

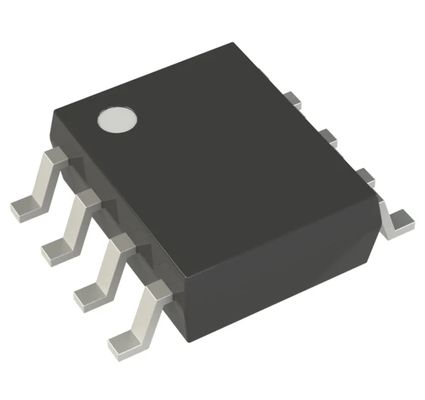

L'M41T81S è fornito in un SOIC a 8 pin o in un pacchetto SOIC a 18 pin da 300 mil che include un cristallo incorporato a 32 KHz.

Il SOIC a cristallo incorporato a 18 pin richiede solo una batteria fornita dall'utente per garantire un funzionamento non volatile.
