DAC161P997CISQ/NOPB DAC 16 bit programmabile ad anello alimentato 4-20mA Alta precisione Basso consumo Calibrazione digitale Compatibile HART Robusto Protezione da guasto ±40V Soluzione per l'automazione industriale

DAC161P997CISQ/NOPB DAC a 16 bit ad anello programmabile da 4-20 mA ad alta precisione, a basso consumo, con calibrazione digitale, compatibile HART, robusto, con protezione da guasti andplusmn;40 V, soluzione per l'automazione industriale

andnbsp;

Caratteristiche

Linearità a 16 bit

Interfaccia a filo singolo (SWlF), con handshake

Trasmissione dati digitale (nessuna perdita di fedeltà)

Condizione di accensione programmabile tramite pin

Auto-adattamento alla velocità di trasmissione dei dati in ingresso

Rilevamento e segnalazione errori di loop

Livello di errore di corrente in uscita programmabile

Nessun componente di precisione esterno

Interfaccia semplice con il modulatore HART

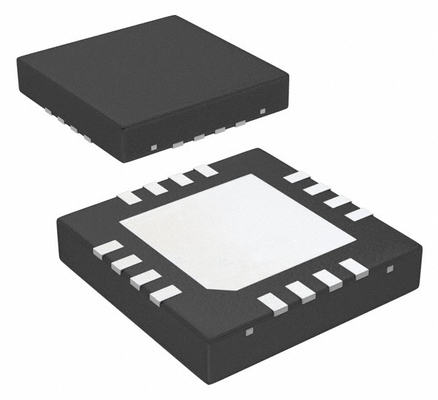

Piccolo package: WQFN-16 (4 x 4 mm, passo 0,5 mm)

Specifiche chiave

andnbsp;andnbsp;-Coefficiente di temperatura della corrente in uscita: 29 ppmFS/anddeg;C (Max)

andnbsp;andnbsp;-Deriva della corrente in uscita a lungo termine: 90 ppmFS(Tip)

andnbsp; -INL: 3.3/-2.1 andmu;A(Max)

andnbsp; -Corrente di alimentazione totale: 190 andmu;A (Max)

andnbsp;

Applicazioni

Trasmettitore ad anello di corrente a due fili, 4-20 mA

Controllo di processo industriale

Controllo attuatori

Automazione industriale

Automazione degli edifici
Strumenti di precisione

Sistemi di acquisizione dati
Sistemi di test

andnbsp;

Descrizione

Il DAC161P997 è un convertitore digitale-analogico (DAC) a 16 bit per la trasmissione di una corrente in uscita analogica su un anello di corrente standard industriale da 4-20 mA. Offre una precisione a 16 bit con un basso coefficiente di temperatura della corrente in uscita (29 ppm/C) e un'eccellente deriva della corrente in uscita a lungo termine (90 ppmFS) consumando meno di 190 andmu;A.

Il collegamento dati al DAC161P997 è un'interfaccia a filo singolo (SWF) che consente il trasferimento dei dati del sensore in formato digitale attraverso un confine di isolamento utilizzando un singolo componente di isolamento. L'ingresso digitale del DAC161P997 è compatibile con trasformatori di isolamento standard e opto-accoppiatori. Le funzioni di rilevamento degli errori e di handshake all'interno del protocollo SWF garantiscono una comunicazione senza errori attraverso il confine di isolamento. Per le applicazioni in cui l'isolamento non è richiesto, il DAC161P997 si interfaccia direttamente a un microcontrollore.

L'azionamento ad anello del DAC161P997 si interfaccia con un modulatore HART (Highway Addressable Remote Transducer), consentendo l'iniezione di dati digitali modulati FSK nell'anello di corrente da 4-20 mA. Questa combinazione di specifiche e caratteristiche rende il DAC161P997 ideale per trasmettitori industriali a 2 e 4 fili.

Il DAC161P997 è disponibile in un package WQFN a 16 pin ed è specificato sull'intervallo di temperatura industriale esteso da -40'C a 105anddeg;C.
