TCAN1051VDQ1 AEC-Q100 CAN FD Transceiver ad alta velocità e basso consumo con modalità Sleep Wake-Up e protezione robusta per reti automobilistiche conformi a SAE J2962-2

TCAN1051VDQ1 AEC-Q100 CAN FD Transceiver ad alta velocità e basso consumo con modalità Sleep Wake-Up e protezione robusta per reti automobilistiche conformi a SAE J2962-2

Caratteristiche

• AEC Q100: qualificato per applicazioni automobilistiche

  – Grado di temperatura 1: da -40°C a 125°C, TA

  – Livello di classificazione HBM: ±16 kV

  – Livello di classificazione CDM ±1500 V

• Soddisfa gli standard dello strato fisico ISO 11898-2:2016 e ISO 11898-5:2007

• CAN 'Turbo':

  – Tutti i dispositivi supportano CAN classico e CAN FD a 2 Mbps (velocità dati flessibile) e le opzioni "G" supportano 5 Mbps

  – Tempi di ritardo di propagazione brevi e simmetrici e tempi di ciclo rapidi per un margine di temporizzazione migliorato

  – Velocità dati più elevate nelle reti CAN cariche

• Prestazioni EMC: supporta SAE J2962-2 e IEC 62228-3 (fino a 500 kbps) senza induttore di modo comune

• L'intervallo di tensione I/O supporta MCU a 3,3 V e 5 V

• Comportamento passivo ideale quando non alimentato

  – I terminali bus e logici sono ad alta impedenza (senza carico)

  – Accensione/spegnimento senza problemi sul bus e sull'uscita RXD

• Funzionalità di protezione

  – Protezione ESD IEC fino a ±15 kV

  – Protezione da guasto bus: ±58 V (varianti non-H) e ±70 V (varianti H)

  – Protezione da sottotensione sui terminali di alimentazione VCC e VIO (solo varianti V)

  – Timeout dominante del driver (TXD DTO) - Velocità dati fino a 10 kbps

  – Protezione da spegnimento termico (TSD)

• Tensione di ingresso in modo comune del ricevitore: ±30 V

• Ritardo tipico del ciclo: 110 ns

• Temperature di giunzione da –55°C a 150°C

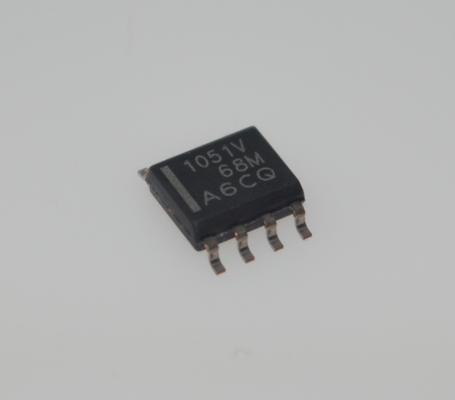

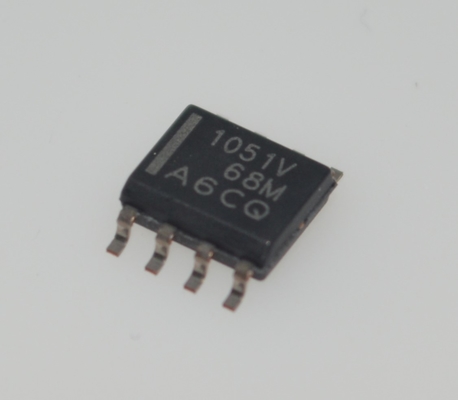

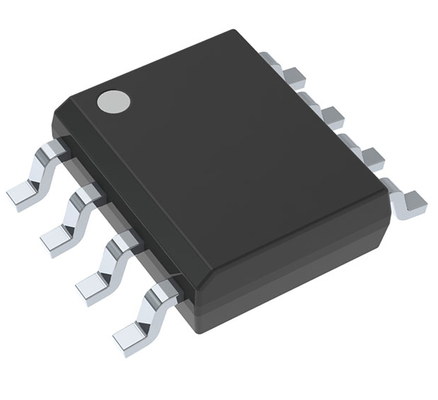

• Disponibile in package SOIC(8) e package VSON(8) senza piombo (3,0 mm x 3,0 mm) con capacità di ispezione ottica automatizzata (AOI) migliorata

Applicazioni

• Settore automobilistico e trasporti

• Tutti i dispositivi supportano reti CAN ad alto carico

• Applicazioni ISOBUS per macchinari pesanti ISO 11783

Descrizione

Questa famiglia di transceiver CAN soddisfa lo standard dello strato fisico CAN (Controller Area Network) ad alta velocità ISO11898-2 (2016). Tutti i dispositivi sono progettati per l'uso in reti CAN FD fino a 2 Mbps (megabit al secondo). I dispositivi con numeri di parte che includono il suffisso "G" sono progettati per velocità dati fino a 5 Mbps e le versioni con "V" hanno un ingresso di alimentazione secondario per lo spostamento del livello I/O delle soglie dei pin di ingresso e del livello di uscita RXD. Questa famiglia di dispositivi è dotata di modalità silenziosa, comunemente definita anche modalità solo ascolto. Inoltre, tutti i dispositivi includono molte funzionalità di protezione per migliorare la robustezza del dispositivo e della rete.

INFORMAZIONI

Disegno
