SN74LVC1T45DBVR Single-Bit Dual-Supply Voltage Level Translator con controllo di direzione automatico da 1.65V a 5.5V Alta velocità a bassa potenza Piccolo pacchetto e 32mA Output Drive

SN74LVC1T45DBVR Traduttore di livello di tensione a bit singolo a doppia alimentazione con controllo automatico della direzione da 1,65 V a 5,5 V, alta velocità, bassa potenza, confezione minuscola e pilotaggio in uscita da 32 mA

Caratteristiche

• La protezione ESD supera JESD 22:

  – Modello corpo umano da 2000 V (A114-A)

  – Modello macchina da 200 V (A115-A)

  – Modello dispositivo caricato da 1000 V (C101)

• Disponibile nel package NanoFree™ di Texas Instruments

• Il design a doppio binario completamente configurabile consente a ciascuna porta di operare sull'intera gamma di alimentazione da 1,65 V a 5,5 V

• Funzione di isolamento VCC – se uno degli ingressi VCC è a GND, entrambe le porte sono nello stato ad alta impedenza

• Circuito di ingresso DIR con riferimento a VCCA

• Basso consumo energetico, massimo 4µA ICC

• Pilotaggio in uscita ±24 mA a 3,3 V

• Ioff supporta il funzionamento in modalità di spegnimento parziale

• Velocità dati massime

  – 420 Mbps (traduzione da 3,3 V a 5 V)

  – 210 Mbps (traduzione a 3,3 V)

  – 140 Mbps (traduzione a 2,5 V)

  – 75 Mbps (traduzione a 1,8 V)

• Le prestazioni di latch-up superano 100 mA per JESD 78, Classe II

Applicazioni

• Elettronica personale

• Industriale

• Aziendale

• Telecomunicazioni

Descrizione

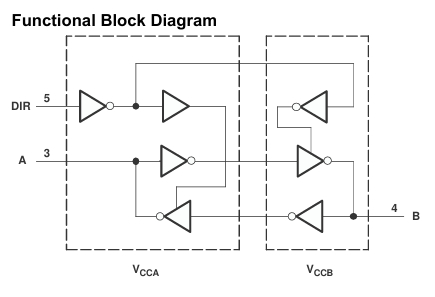

Questo ricetrasmettitore bus non invertente a bit singolo utilizza due binari di alimentazione configurabili separati. La porta A è progettata per tracciare VCCA. VCCA accetta qualsiasi tensione di alimentazione da 1,65 V a 5,5 V. La porta B è progettata per tracciare VCCB. VCCB accetta qualsiasi tensione di alimentazione da 1,65 V a 5,5 V. Ciò consente la traduzione bidirezionale universale a bassa tensione tra uno qualsiasi dei nodi di tensione da 1,8 V, 2,5 V, 3,3 V e 5 V. L'SN74LVC1T45 è progettato per la comunicazione asincrona tra due bus dati. I livelli logici dell'ingresso di controllo della direzione (DIR) attivano le uscite della porta B o le uscite della porta A. Il dispositivo trasmette i dati dal bus A al bus B quando le uscite della porta B sono attivate e dal bus B al bus A quando le uscite della porta A sono attivate. I circuiti di ingresso sono sempre attivi su entrambe le porte A e B e devono avere un livello LOGICO ALTO o BASSO applicato per evitare eccessivi ICC e ICCZ.

L'SN74LVC1T45 è progettato in modo che l'ingresso DIR sia alimentato da VCCA. Questo dispositivo è completamente specificato per applicazioni di spegnimento parziale utilizzando Ioff. I circuiti Ioff disabilitano le uscite, impedendo il dannoso riflusso di corrente attraverso il dispositivo quando è spento. La funzione di isolamento VCC è progettata in modo che se uno degli ingressi VCC è a GND, entrambe le porte siano nello stato ad alta impedenza.

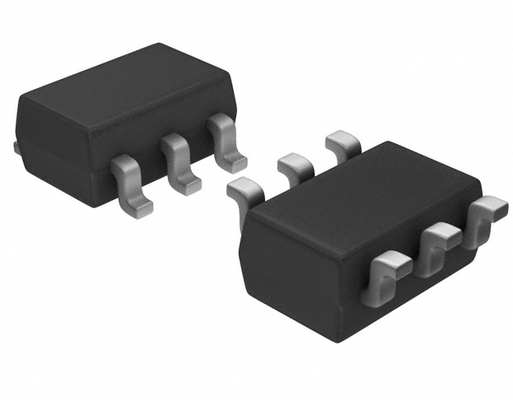

La tecnologia del package NanoFree™ è un'importante svolta nei concetti di packaging IC, utilizzando il die come package.
