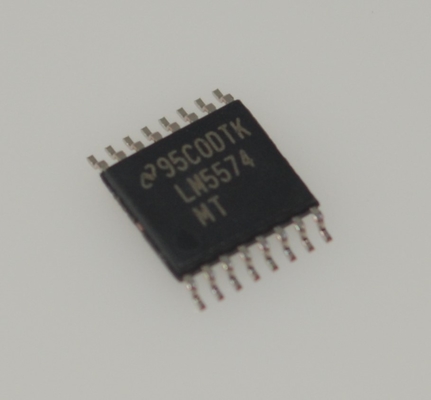

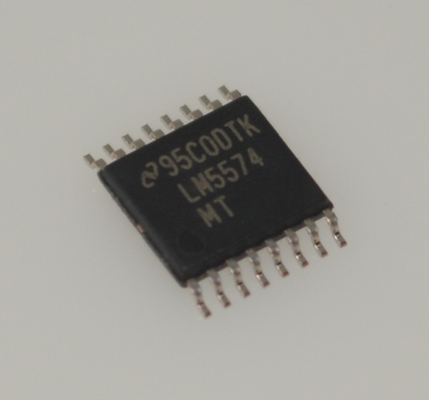

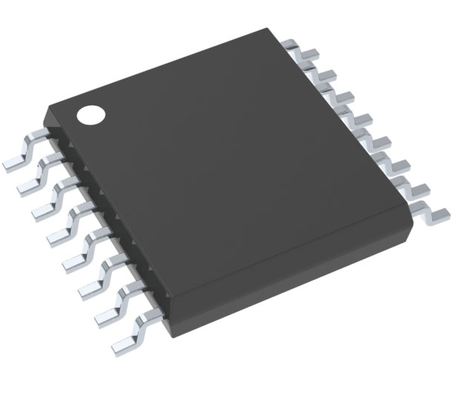

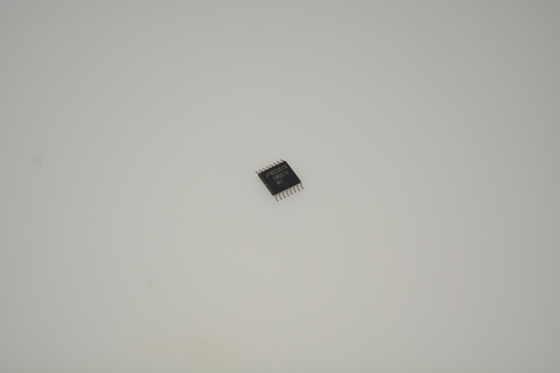

Convertitore DC/DC step-down LM5574MTX a 75V con ampio intervallo di ingresso, 3A, MOSFET integrato da 170mΩ, frequenza regolabile 50kHz-1MHz, protezione termica/UVLO/OCP, da -40°C a +125°C, package TSSOP-16

LM5574MTX Convertitore DC/DC Step-Down 75V Ampia Gamma in Ingresso 3A Integrato MOSFET da 170mandOmega; Regolazione Freq 50kHz-1MHz Termica/UVLO/OCP Protezione -40anddeg;C a +125anddeg;C Pacchetto TSSOP-16

andnbsp;

Caratteristiche

andbull; Il dispositivo automotive è stato spostato in una scheda tecnica autonoma (SNOSB22 MOSFET N-channel integrato da 75V, 750mΩ

andbull; Ampia gamma di tensione in ingresso da 6V a 75V

andbull; Tensione di uscita regolabile fino a 1,225V

andbull; Accuratezza di riferimento del feedback dell'1,5%

andbull; Frequenza di funzionamento regolabile tra 50kHz e 500kHz con una singola resistenza

andbull; Sincronizzazione della frequenza del controller o periferica

andbull; Avvio graduale regolabile

andbull; Architettura di controllo in modalità corrente emulata

andbull; Amplificatore di errore a banda larga

andbull; Protezione integrata

andnbsp;

Applicazioni

andbull; Industriale

andnbsp;

Descrizione

L'LM5574 è un regolatore buck facile da usare che consente agli ingegneri progettisti di progettare e ottimizzare un alimentatore robusto utilizzando un set minimo di componenti. Funzionando con un intervallo di tensione in ingresso da 6V a 75V, l'LM5574 eroga 0,5A di corrente di uscita continua con un MOSFET N-Channel da 750mΩ integrato. Il regolatore utilizza un'architettura di modalità corrente emulata, che fornisce una regolazione di linea intrinseca, una risposta transitoria del carico precisa e facilità di compensazione del loop senza la solita limitazione dei bassi cicli di lavoro associati ai regolatori in modalità corrente. La frequenza di funzionamento è regolabile da 50kHz a 500kHz per consentire l'ottimizzazione delle dimensioni e dell'efficienza. Per ridurre le EMI, un pin di sincronizzazione della frequenza consente a più IC della famiglia LM(2)557x di auto-sincronizzarsi o di sincronizzarsi con un clock esterno. L'LM5574 garantisce robustezza con limite di corrente ciclo per ciclo, protezione da cortocircuito, spegnimento termico e spegnimento remoto. Il dispositivo è disponibile in un package TSSOP a 16 pin. L'LM5574 è supportato dalla suite completa di strumenti di progettazione online WEBENCH.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
