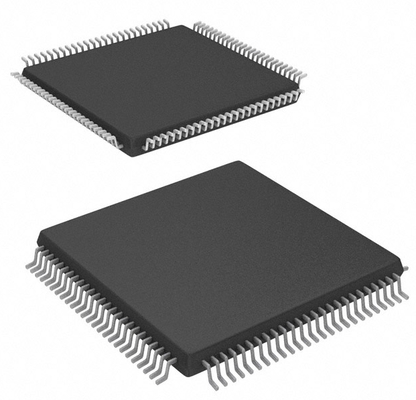

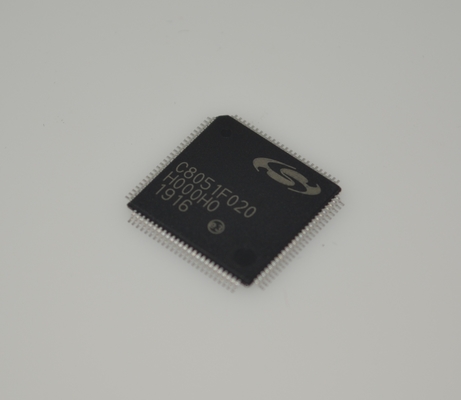

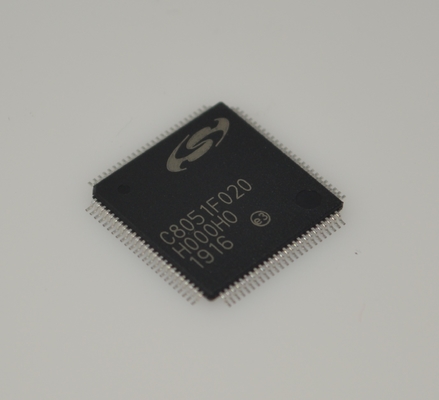

C8051F020-GQR ad alta velocità, 25 MIPS, core 8052, 64KB Flash In-System, 4.5KB RAM, ADC a 12 bit, DAC doppi a 12 bit, LQFP a 64 pin, intervallo di temperatura industriale, set di periferiche esteso

C8051F020-GQR ad alta velocità 25 MIPS 8052 Core 64KB Flash In-System 4.5KB RAM ADC a 12 bit DAC doppi a 12 bit 64-Pin LQFP Intervallo di temperatura industriale Ampia gamma di periferiche

andnbsp;

Caratteristiche

ADC SAR

andbull;12 bit (C8051F020/1)

andbull;10 bit (C8051F022/3)

andbull; andplusmn; 1 LSB INL

andbull; Throughput programmabile fino a 100 ksps

andbull; Fino a 8 ingressi esterni; programmabili come single-ended o differenziali

andbull; Guadagno dell'amplificatore programmabile: 16, 8, 4, 2, 1, 0.5

andbull; Generatore di interruzioni a finestra dipendente dai dati

andbull; Sensore di temperatura integrato (andplusmn; 3anddeg;C)

ADC a 8 bit

andbull; Throughput programmabile fino a 500 ksps

andbull; 8 ingressi esterni

andbull; Guadagno dell'amplificatore programmabile: 4, 2, 1, 0.5

Due DAC a 12 bit

andbull; Possono sincronizzare le uscite con i timer per la generazione di forme d'onda senza jitter

CORE 8051 andmu;C AD ALTA VELOCITÀ

- Architettura di istruzioni a pipeline; esegue il 70% del set di istruzioni in 1 o 2 clock di sistema

- Fino a 25 MIPS di throughput con

- Clock a 25 MHz 22 sorgenti di interruzione vettoriali

andnbsp;

Applicazioni

Sistemi di automazione e controllo industriale

PLC (Programmable Logic Controller): Gestisce più I/O digitali e analogici, controllando motori e sensori.

Trasmettitori di sensori: Il suo ADC e DAC a 12 bit ad alta precisione sono ideali per acquisire con precisione i segnali dei sensori (ad esempio temperatura, pressione, flusso)

e convertirli in segnali di uscita standard (ad esempio 4andndash;20mA).

Controllo motore: Adatto per il controllo di motori CC, motori passo-passo e motori CC senza spazzole (BLDC).

Strumentazione industriale: Dispositivi di misurazione di precisione per l'acquisizione, la visualizzazione e l'elaborazione dei dati.-

Apparecchiature di test e misurazione

Grazie al suo core ad alta velocità e ai componenti analogici ad alta precisione, è ideale per:

Schede di acquisizione dati (DAQ)

Strumenti medici portatili

Apparecchiature di automazione di laboratorio

Dispositivi di calibrazione

Gateway di comunicazione e convertitori di interfaccia

Le sue interfacce di comunicazione seriale integrate (UART, SPI, SMBus/Iandsup2;C) lo rendono una scelta eccellente per bridging di comunicazione o protocollo

conversione, come la conversione da RS-232 a RS-485 o la traduzione tra diversi protocolli di rete industriale.

Applicazioni consumer/commerciali

Misurazione intelligente complessa: ad esempio, contatori elettrici multifunzione, contatori dell'acqua, contatori del gas.

Elettrodomestici intelligenti di fascia alta: Dispositivi che richiedono un controllo avanzato e l'interazione dell'utente.

andnbsp;

Descrizione

Elaborazione ad alte prestazioni: La velocità di 25 MIPS consente algoritmi di controllo complessi e attività in tempo reale.

Integrazione analogica ad alta precisione: L'ADC e il DAC a 12 bit integrati riducono la necessità di componenti esterni, migliorano la precisione del sistema e riducono i costi.

Alto livello di integrazione: Ricche periferiche on-chip (interfacce di comunicazione, PWM, comparatori, ecc.) consentono la costruzione di sistemi complessi a chip singolo, riducendo le dimensioni del PCB e il costo totale del sistema.

Affidabilità di livello industriale: L'ampio intervallo di temperatura (-45anddeg;C a +85anddeg;C) e 64 KB di memoria Flash garantiscono un funzionamento stabile in ambienti industriali difficili.
