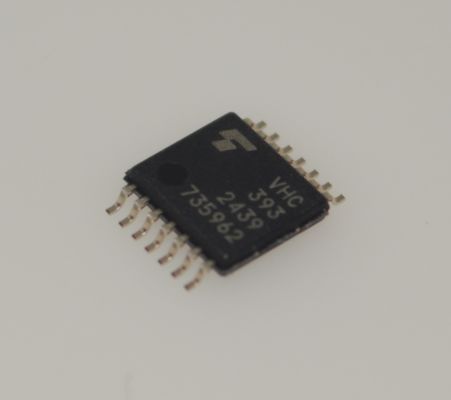

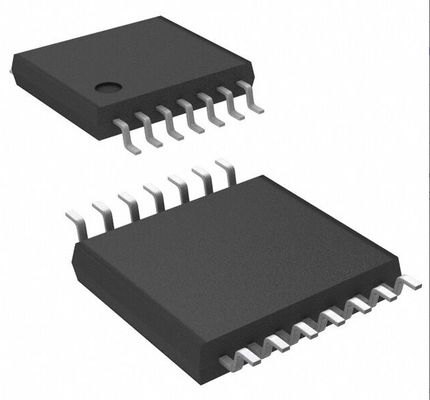

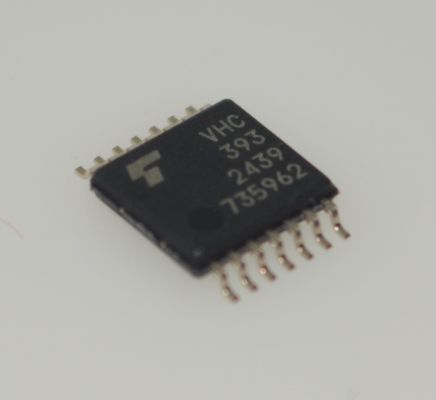

74VHC393FT Dual 4-Bit Binary Counter con 2-5.5V Operation Asynchronous Reset 5.5V-Tolerant Inputs 8mA Output Drive Alta immunità al rumore e pacchetto TSSOP-14

74VHC393FT Contatore binario a 4 bit dual con funzionamento da 2-5,5 V Reset asincrono, ingressi tolleranti a 5,5 V, uscita da 8 mA, elevata immunità al rumore e package TSSOP-14

andnbsp;

Caratteristicheandnbsp;

AEC-Q100 (Rev. H) (Nota 1)

Ampio intervallo di temperatura di esercizio: Topr = da -40 a 125 

Alta velocità: fMAX = 170 MHz (tip.) a VCC = 5,0 V

Bassa dissipazione di potenza: ICC = 4,0 andmicro;A (max) a Ta = 25 

Elevata immunità al rumore: VNIH = VNIL = 28 % VCC (min)

La protezione contro lo spegnimento è fornita su tutti gli ingressi.

Ritardi di propagazione bilanciati: tPLH andasymp; tPHL

Ampio intervallo di tensione di esercizio: VCC(opr) = da 2,0 V a 5,5 V

Basso rumore: VOLP = 0,8 V (max)

Pin e funzione compatibili con la serie 74 (74AC/HC/AHC ecc.) tipo 393.

andnbsp;

Applicazioni

1. Sistemi di divisione e conteggio della frequenza digitale
Con la sua struttura a contatore binario a 4 bit duale e la funzione di reset asincrono, è adatto per:

• Circuiti di divisione della frequenza di clock (dividere i clock ad alta frequenza in segnali di controllo a bassa frequenza)

• Contatori di eventi (conteggio della linea di produzione industriale, misurazione della velocità)

• Generazione della frequenza di base per i timer (abilitazione del controllo preciso dei tempi con MCU)

2. Elettronica di consumo e dispositivi portatili
Supporto di ampia tensione da 2-5,5 V e caratteristiche a basso consumo lo rendono ideale per:

• Dispositivi per la casa intelligente per il conteggio del ciclo dello stato operativo (ad esempio, controllo dell'interruttore temporizzato)

• Elettronica giocattolo per la generazione di sequenze di effetti luce/suono (controllo del modello di lampeggio LED)

• Telecomandi per statistiche di pressione dei pulsanti e conteggio in standby a basso consumo

3. Controllo e automazione industriale
Elevata immunità al rumore e uscita da 8 mA supportano ambienti difficili:

• Sistemi PLC per la divisione della frequenza del segnale a impulsi e il controllo dei passi

• Encoder motore divisione della frequenza del segnale (riducendo il carico di conteggio MCU)

• Segnale del sensore conteggio dell'accumulo (sensori di flusso, rilevamento dello spostamento)

4. Progettazione di comunicazioni e interfacce
Ingressi tolleranti a 5,5 V supportano sistemi a tensione mista:

• Interfacce UART/I2C per la generazione della divisione della frequenza di baud rate

• Sistemi di acquisizione dati per il controllo della frequenza di campionamento分级

• Dispositivi di visualizzazione per la divisione della frequenza di scansione (controllo dell'aggiornamento della matrice LED)

andnbsp;

Descrizione

Il 74VHC393FT è un CONTATORE BINARIO A 4 BIT CMOS ad alta velocità avanzato, fabbricato con tecnologia C2MOS a gate di silicio.

Raggiunge il funzionamento ad alta velocità simile all'equivalente Bipolar Schottky TTL, mantenendo la bassa dissipazione di potenza CMOS.

Contiene due circuiti contatori indipendenti in un unico package, in modo da poter ottenere il conteggio o la divisione di frequenza di otto bit binari con un singolo CI.

Questo dispositivo cambia stato sulla transizione negativa dell'impulso CK. Il contatore può essere resettato a "0" (QA a QD = "L") da un livello alto all'ingresso CLR indipendentemente dagli altri ingressi.

Un circuito di protezione dell'ingresso assicura che da 0 a 5,5 V possano essere applicati ai pin di ingresso indipendentemente dalla tensione di alimentazione. Questo dispositivo può essere utilizzato per interfacciare sistemi da 5 V a 3 V e due sistemi di alimentazione come il backup della batteria.

Questo circuito impedisce la distruzione del dispositivo a causa di tensioni di alimentazione e ingresso non corrispondenti.

andnbsp;
