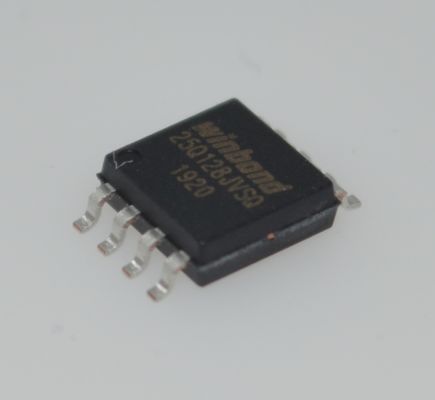

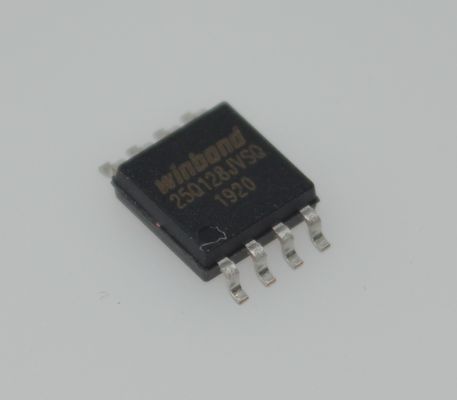

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash con Quad/DUAL I/O, velocità di clock 133MHz, settori uniformi da 4KB e pagine da 256B. Architettura flessibile, alte prestazioni e basso consumo energetico.

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash con Quad/DUAL I/O, velocità di clock 133MHz, settori uniformi da 4KB e pagine da 256B, architettura flessibile, alte prestazioni e basso consumo energetico

andnbsp;

CARATTERISTICHE

 Nuova famiglia di memorie SpiFlash

andndash; W25Q128JV: 128M-bit / 16M-byte

andndash; SPI standard: CLK, /CS, DI, DO

andndash; Dual SPI: CLK, /CS, IO0, IO1

andndash; Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3

andndash; Reset software e hardware

 Flash seriale ad alte prestazioni

andndash; Clock SPI singolo, Dual/Quad a 133MHz

andndash; Equivalente a 266/532MHz Dual/Quad SPI

andndash; Velocità di trasferimento dati continua di 66MB/S

andndash; Min. 100K cicli di programmazione-cancellazione per settore

andndash; Oltre 20 anni di conservazione dei dati

 andldquo;Lettura continuaandrdquo; efficiente

andndash; Lettura continua con wrap da 8/16/32/64-Byte

andndash; Solo 8 clock per indirizzare la memoria

andndash; Consente la vera operazione XIP (execute in place)

 Basso consumo energetico, ampio intervallo di temperature

andndash; Alimentazione singola da 2,7 a 3,6 V

andndash; <1andmicro;A Power-down (tip.)

andndash; Intervallo di funzionamento da -40anddeg;C a +85anddeg;C

andndash; Intervallo di funzionamento da -40anddeg;C a +105anddeg;C

 Funzionalità di sicurezza avanzate

andndash; Protezione da scrittura software e hardware

andndash; Blocco dell'alimentazione

andndash; Protezione OTP speciale

andndash; Protezione array Top/Bottom, Complement

andndash; Protezione array Block/Sector individuale

andndash; ID univoco a 64 bit per ogni dispositivo

andndash; Registro parametri rilevabili (SFDP)

andndash; 3 registri di sicurezza da 256 byte con blocchi OTP

andndash; Bit del registro di stato volatile e non volatile

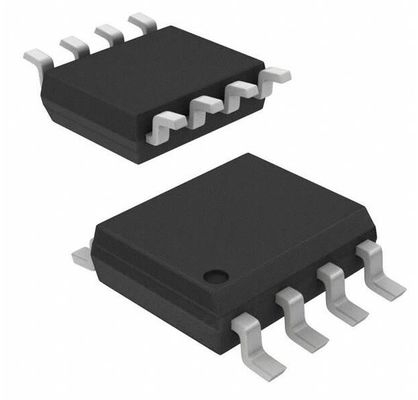

 Packaging salvaspazio

andndash; SOIC a 8 pin da 208 mil

andndash; SOIC a 16 pin da 300 mil (pin /RESET aggiuntivo)

andndash; WSON a 8 pin da 6x5 mm / 8x6 mm

andndash; TFBGA a 24 sfere da 8x6 mm (array di sfere 6x4/5x5)

andndash; WLCSP a 24 sfere

andndash; Contatta Winbond per KGD e altre opzioni

andnbsp;

DESCRIZIONI

La memoria Flash seriale W25Q128JV (128M-bit) offre una soluzione di archiviazione per sistemi con spazio, pin e alimentazione limitati. La serie 25Q offre flessibilità e prestazioni ben oltre i normali dispositivi Flash seriali. Sono ideali per il code shadowing su RAM, l'esecuzione di codice direttamente da Dual/Quad SPI (XIP) e l'archiviazione di voce, testo e dati. Il dispositivo funziona con un'unica alimentazione da 2,7 V a 3,6 V con un consumo di corrente fino a 1andmicro;A per l'arresto. Tutti i dispositivi sono offerti in confezioni salvaspazio.

L'array W25Q128JV è organizzato in 65.536 pagine programmabili da 256 byte ciascuna. È possibile programmare fino a 256 byte alla volta. Le pagine possono essere cancellate in gruppi di 16 (cancellazione settore da 4 KB), gruppi di 128 (cancellazione blocco da 32 KB), gruppi di 256 (cancellazione blocco da 64 KB) o l'intero chip (cancellazione chip). Il W25Q128JV ha rispettivamente 4.096 settori cancellabili e 256 blocchi cancellabili. I piccoli settori da 4 KB consentono una maggiore flessibilità nelle applicazioni che richiedono l'archiviazione di dati e parametri.

Il W25Q128JV supporta l'interfaccia periferica seriale standard (SPI), Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2 e I/O3. Sono supportate frequenze di clock SPI di W25Q128JV fino a 133 MHz, consentendo velocità di clock equivalenti di 266 MHz (133 MHz x 2) per Dual I/O e 532 MHz (133 MHz x 4) per Quad I/O quando si utilizza la lettura veloce Dual/Quad I/O. Queste velocità di trasferimento possono superare le prestazioni delle memorie Flash parallele asincrone a 8 e 16 bit standard.

Inoltre, il dispositivo supporta l'ID del produttore e del dispositivo standard JEDEC e SFDP e un numero di serie univoco a 64 bit e tre registri di sicurezza da 256 byte.
