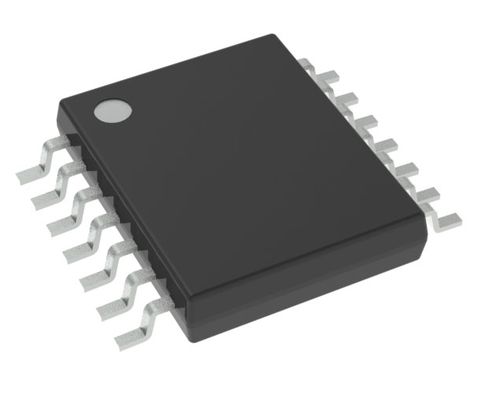

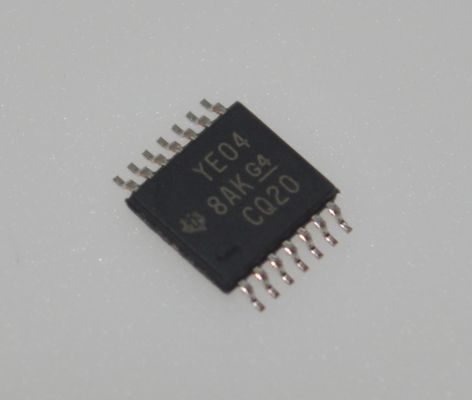

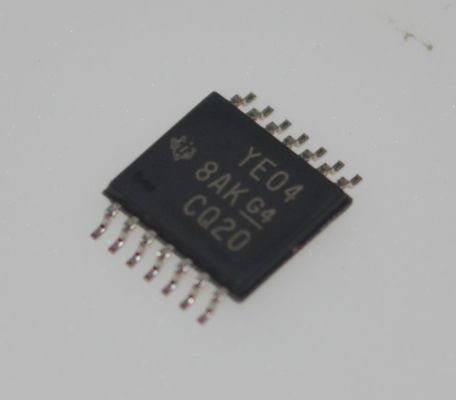

TXB0104PWR Traduttore di livello di tensione bidirezionale a 4 bit con funzioni di rilevamento automatico della direzione 1,2 V - 3,6 V sulle porte A/B 2 V - 5,5 V su VCCA/B Alta velocità di trasmissione dati e nessuna sequenza di alimentazione richiesta

TXB0104PWR Traduttore di livello di tensione bidirezionale a 4 bit con funzioni di rilevamento automatico della direzione da 1,2 V a 3,6 V sulle porte A/B da 2 V a 5,5 V su VCCA/B Alta velocità di trasmissione dati e nessuna sequenza di alimentazione richiesta

Caratteristiche

• Da 1,2 V a 3,6 V sulla porta A e da 1,65 V a 5,5 V sulla porta B (VCCA ≤ VCCB)

• Funzione di isolamento VCC: se uno degli ingressi VCC è a GND, tutte le uscite sono nello stato di alta impedenza

• Circuito di abilitazione dell'uscita (OE) con riferimento a VCCA

• Basso consumo energetico, massimo 5 μA ICC

• I OFF supporta il funzionamento in modalità di spegnimento parziale

• Prestazioni di latch-up superiori a 100 mA per JESD 78, Classe II

• Protezione ESD superiore a JESD 22

  - Porta A:

    • Modello corpo umano da 2500 V (A114-B)

    • Modello dispositivo caricato da 1500 V (C101)

  - Porta B:

    • Modello corpo umano da ±15 kV (A114-B)

    • Modello dispositivo caricato da 1500 V (C101)

Applicazioni

• Cuffie

• Smartphone

• Tablet

• PC desktop

Descrizione

Questo traduttore non invertente TXB0104 a 4 bit utilizza due rail di alimentazione configurabili separati. La porta A è progettata per tracciare VCCA. VCCA accetta qualsiasi tensione di alimentazione da 1,2 V a 3,6 V. La porta B è progettata per tracciare VCCB. VCCB accetta qualsiasi tensione di alimentazione da 1,65 V a 5,5 V. Ciò consente la traduzione bidirezionale universale a bassa tensione tra uno qualsiasi dei nodi di tensione da 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V e 5 V. VCCA non deve superare VCCB.

Quando l'ingresso OE è basso, tutte le uscite vengono poste nello stato di alta impedenza. Per garantire lo stato di alta impedenza durante l'accensione o lo spegnimento, OE deve essere collegato a GND tramite una resistenza di pull-down. La capacità di sourcing di corrente del driver determina il valore minimo della resistenza.

Il dispositivo TXB0104 è progettato in modo che il circuito di ingresso OE sia alimentato da VCCA.

Questo dispositivo è completamente specificato per applicazioni di spegnimento parziale utilizzando I OFF. Il circuito I OFF disabilita le uscite, il che impedisce il dannoso riflusso di corrente attraverso il dispositivo quando il dispositivo è spento.

INFORMAZIONI

Disegno
