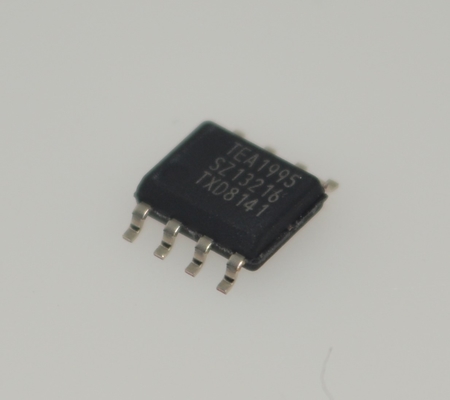

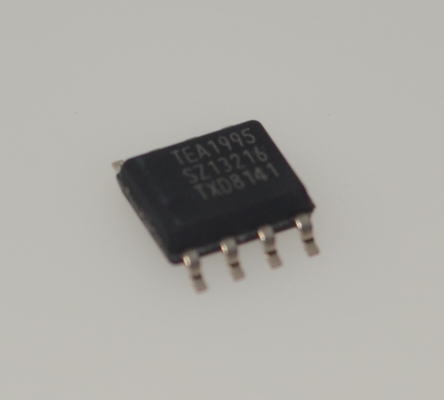

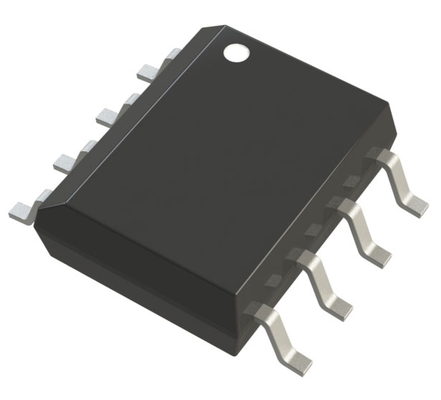

TEA1995T Regolare rettificatore sincrono per SMPS Alta efficienza 15μA Avvio 650μA Operazione CCM/DCM/QR Modalità 200kHz Max Protezione avanzata

TEA1995T Controller di raddrizzamento sincrono per SMPS ad alta efficienza 15andmicro;A Avvio 650andmicro;A Funzionamento CCM/DCM/QR Mode 200kHz Max Protezione avanzata

andnbsp;

Caratteristiche

2.1 Caratteristiche di efficienza

andbull; Driver di gate adattivo per la massima efficienza a qualsiasi carico

andbull; Corrente di alimentazione in funzionamento a risparmio energetico inferiore a 200 andmu;A

2.2 Caratteristiche applicative

andbull; Ampio intervallo di tensione di alimentazione da 4,5 V a 38 V

andbull; Raddrizzamento sincrono doppio per risonanza LLC in package SO8

andbull; Raddrizzamento sincrono per convertitori flyback multi-uscita

andbull; Supporta il funzionamento a 5 V con MOSFET SR a livello logico

andbull; Ingressi differenziali per il rilevamento delle tensioni di drain e source di ciascun MOSFET SR

2.3 Caratteristiche di controllo

andbull; Controllo SR senza tempo minimo di attivazione

andbull; Driver di gate adattivo per lo spegnimento rapido alla fine della conduzione

andbull; Protezione UnderVoltage LockOut (UVLO) con pull-down attivo del gate

andnbsp;

Applicazioni

Il TEA1995T è destinato agli alimentatori risonanti. In tali applicazioni, può pilotare due MOSFET raddrizzatori sincroni esterni per il raddrizzamento delle tensioni sui due avvolgimenti secondari del trasformatore. Questi MOSFET sostituiscono i diodi. Può essere utilizzato in tutti gli alimentatori che richiedono alta efficienza:

andbull; Adattatori

andbull; Alimentatori per PC desktop e PC all-in-one

andbull; Alimentatori per televisori

andbull; Alimentatori per server

andnbsp;

Descrizione

Il TEA1995T è il primo prodotto di una nuova generazione di circuiti integrati (CI) controller di raddrizzamento sincrono (SR) per alimentatori a commutazione. Incorpora un metodo di pilotaggio del gate adattivo per la massima efficienza a qualsiasi carico.

Il TEA1995T è un CI controller dedicato per il raddrizzamento sincrono sul lato secondario dei convertitori risonanti. Dispone di due stadi driver per pilotare i MOSFET SR, che raddrizzano le uscite degli avvolgimenti del trasformatore secondario a presa centrale. I due stadi driver del gate hanno i propri ingressi di rilevamento e funzionano in modo indipendente.

Il TEA1995T può essere utilizzato anche in convertitori flyback multi-uscita con il MOSFET SR posizionato sul lato basso.

Il TEA1995T è fabbricato in un processo Silicon-On-Insulator (SOI).

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
