EL7155CS I/O digitale a 8 canali con isolamento ottico 24V 10-35V Ampia tensione 4kV Protezione ESD Alta velocità 500kHz Industriale -40°C a 85°C Compatibilità RoHS e PLC

EL7155CS I/O digitale a 8 canali con isolamento ottico a 24 V, tensione ampia 10-35 V, protezione ESD 4 kV, industriale ad alta velocità 500 kHz, da -40°C a 85°C, conforme a RoHS e compatibile con PLC

andnbsp;

Caratteristiche

andbull; Velocità di clock fino a 40 MHz

andbull; tr/tf di 15 ns a 2000 pF CLOAD

andbull; Disallineamento dei tempi di salita e discesa di 0,5 ns

andbull; Disallineamento del ritardo di propagazione tON-tOFF di 0,5 ns

andbull; Capacità di ingresso tipica di 3,5 pF

andbull; Azionamento di picco di 3,5 A

andbull; Bassa resistenza ON di 3,5Ω

andbull; Elevata capacità di pilotaggio capacitivo

andbull; Funziona da 4,5 V fino a 16,5 V

andbull; Senza piombo (conforme a RoHS)

andnbsp;

Applicazioni

andbull; Tester ATE/burn-in

andbull; Livellamento

andbull; Driver IGBT

andbull; Driver CCD

andnbsp;

Descrizione

L'EL7155, un driver pin ad alte prestazioni con 3 stati, è adatto a molte applicazioni ATE e di livellamento. La capacità di pilotaggio di picco di 3,5 A rende questo componente una scelta eccellente per pilotare carichi ad alta capacità.

I pin di uscita OUTH e OUTL sono collegati rispettivamente ai pin di ingresso VH e VL, a seconda dello stato del pin IN. Uno dei pin di uscita è sempre nello stato tri-state, tranne quando il pin OE è basso, nel qual caso entrambe le uscite sono in modalità tri-state. L'isolamento dei FET di uscita dagli alimentatori consente di impostare VH e VL in modo indipendente, consentendo l'implementazione del livellamento.

Questo driver pin ha prestazioni migliorate rispetto ai driver pin esistenti. È specificamente progettato per funzionare a tensioni fino a 0 V attraverso gli elementi di commutazione, mantenendo buone caratteristiche di velocità e resistenza ON.

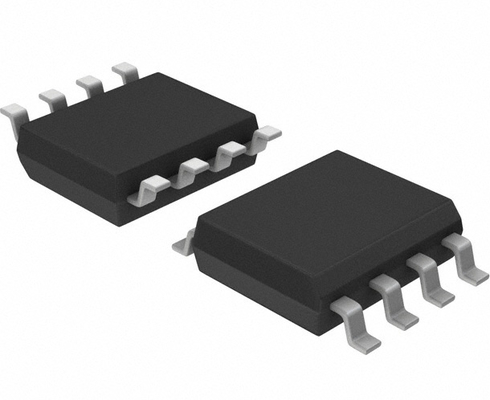

Disponibile in un package SOIC a 8 pin, l'EL7155 è specificato per il funzionamento nell'intervallo di temperatura completo da -40°C a +85°C.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
