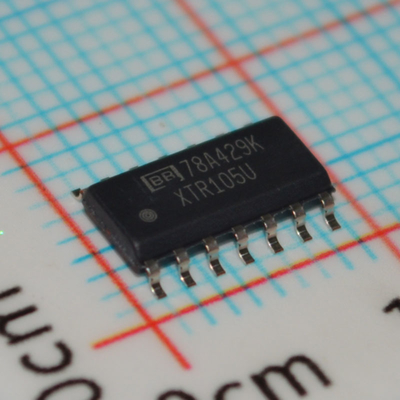

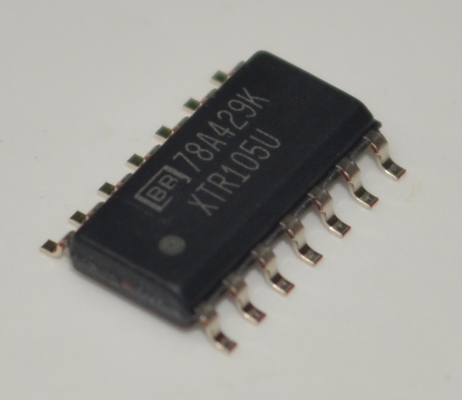

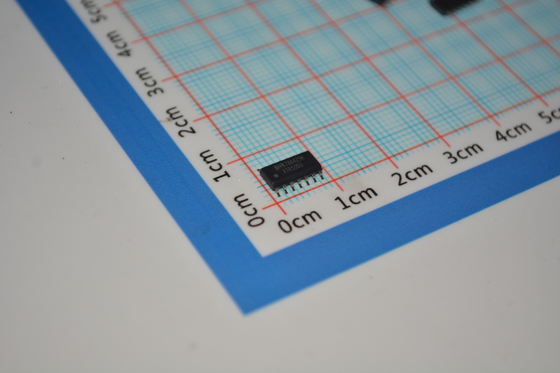

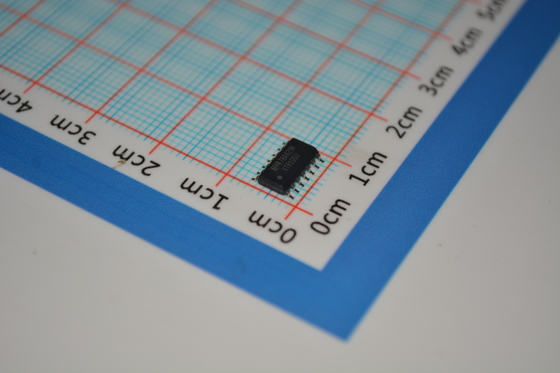

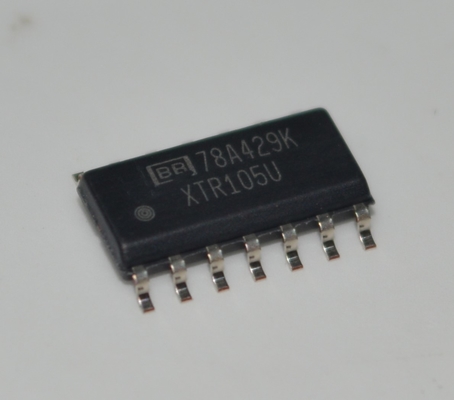

Trasmettitore a corrente 4-20mA di precisione XTR105U con linearizzazione dell'eccitazione del sensore RTD, funzionamento a 2 fili, regolatore a 5V, conformità a 60V, accuratezza dello 0,1% e ampia alimentazione 7,5-36V in package SO-14

Trasmettitore a corrente a 4-20mA di precisione XTR105U con linearizzazione dell'eccitazione del sensore RTD, funzionamento a 2 fili, regolatore a 5V, conformità a 60V, accuratezza dello 0,1% e ampia alimentazione da 7,5-36V in package SO-14

andnbsp;

Caratteristiche

andbull; Basso errore non regolato

andbull; Due sorgenti di corrente di precisione: 800andmicro;A ciascuna

andbull; Linearizzazione

andbull; Funzionamento RTD a 2 o 3 fili

andbull; Bassa deriva di offset: 0,4andmicro;V/anddeg;C

andbull; Basso rumore di corrente in uscita: 30nAPP

andbull; Elevato PSR: minimo 110dB

andbull; Elevato CMR: minimo 86dB

andbull; Ampia gamma di alimentazione: da 7,5V a 36V

andbull; Package: DIP-14 e SO-14

andnbsp;

Applicazioni

andbull; Trasmettitore e sensore da campo

andbull; Automazione industriale

andbull; Compatibile con modem HART

andbull; Trasduttori di temperatura e pressione

andbull; Controllo dei processi industriali

andbull; Acquisizione dati remota SCADA

andbull; Loop di corrente a 2 fili, 4-20mA

andbull; Amplificatore da tensione a corrente

andnbsp;

Descrizione

L'XTR105 è un trasmettitore di corrente a 2 fili da 4mA a 20mA monolitico con due sorgenti di corrente di precisione. Questo dispositivo fornisce un'eccitazione di corrente completa per sensori di temperatura RTD al platino e ponti, amplificatori di strumentazione e circuiti di uscita di corrente su un singolo circuito integrato.

I versatili circuiti di linearizzazione forniscono una correzione del 2° ordine all'RTD, ottenendo tipicamente un miglioramento di 40:1 nella linearità.

Il guadagno dell'amplificatore di strumentazione può essere configurato per un'ampia gamma di misurazioni di temperatura o pressione. L'errore totale non regolato del trasmettitore di corrente completo è sufficientemente basso da consentire l'uso senza regolazione in molte applicazioni. Ciò include la deriva di corrente zero in uscita, la deriva di span e la non linearità. L'XTR105 funziona con tensioni di alimentazione del loop fino a 7,5 V.

L'XTR105 è disponibile in package a montaggio superficiale DIP-14 e SO-14 ed è specificato per l'intervallo di temperatura industriale da andndash;40anddeg;C a +85anddeg;C.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
