TPS560200DBVR 3.3V 0.6A Convertitore Buck sincrono con efficienza 95% Input 4.5-17V Frequenza 1.2MHz Eco-mode Compensazione interna Soft Start e protezione termica in SOT-23 Package

TPS560200DBVR 3.3V 0.6A Convertitore Buck sincrono con efficienza 95% Input 4.5-17V Frequenza 1.2MHz Eco-mode Compensazione interna Soft Start e protezione termica in SOT-23 Package

Caratteristiche

• MOSFET monolitici integrati da 0,95-Ω lato alto e da 0,33 Ω lato basso

• Corrente di uscita continua di 500 mA

• Intervallo di tensione di uscita: da 0,8 a 6,5 V

• Voltaggio di riferimento da 0,8 V con precisione ± 1,3% sulla temperatura

• Automatically-Skip Advanced Eco-ModeTM per un'elevata efficienza a carichi leggeri

• La modalità D-CAP2TM consente risposte transitorie veloci

• Nessuna compensazione esterna necessaria

• Frequenza di commutazione a 600 kHz

• 2 ms di avviamento interno

• Avvio sicuro in VOUT pregiudiziato

• Disattivazione termica

•Variante di temperatura delle giunzioni di funzionamento da 40°C a 125°C

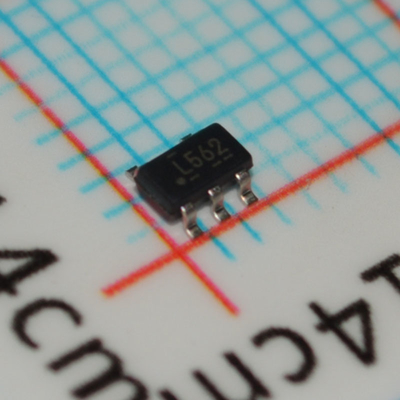

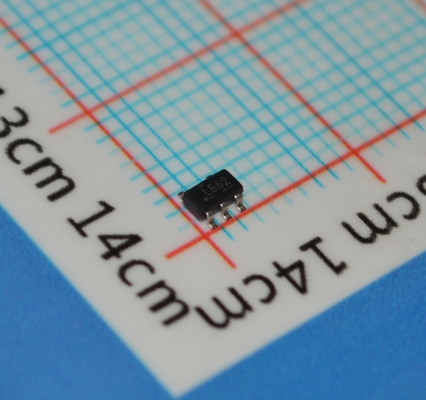

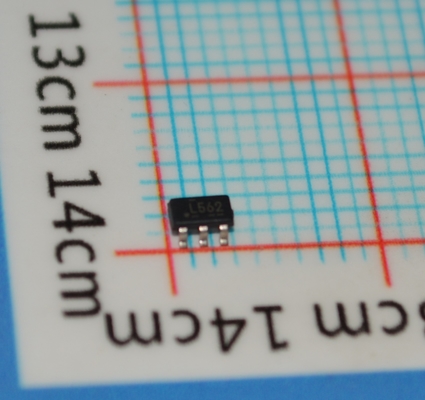

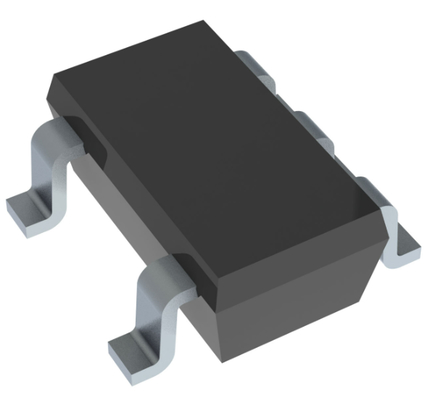

• Disponibile nel pacchetto SOT-23 a 5 pin

Applicazioni

• Impostare le scatole

• Modem

• DTB

• ASDL

Descrizione

Il TPS560200 è un convertitore monolitico sincrono a 17 V, 500 mA, basso QI, adattivo in modalità D-CAP2 sincrono con MOSFET integrati in un pacchetto SOT-23 a 5 pin facile da usare.

Il TPS560200 consente ai progettisti di completare la suite di vari regolatori di bus di potenza per apparecchiature terminali con una soluzione economica, a basso numero di componenti e a bassa corrente di standby.Il circuito di controllo principale del dispositivo utilizza il controllo di modalità D-CAP2 che fornisce una risposta transiente rapida senza componenti di compensazione esterniIl controllo on-time adattivo supporta la transizione senza soluzione di continuità tra la modalità PWM a condizioni di carico più elevate e il funzionamento in modalità Eco avanzata a carichi leggeri.

Il TPS560200 ha anche un circuito proprietario che consente al dispositivo di adottare sia condensatori di uscita a bassa resistenza equivalente in serie (ESR), come POSCAP o SP-CAP,e condensatori in ceramica ad ESR ultra-bassoIl dispositivo funziona da 4,5 V a 17 V di ingresso VIN. La tensione di uscita può essere programmata tra 0,8 V e 6,5 V. Il dispositivo dispone anche di un tempo fisso di avvio morbido di 2 ms.Il dispositivo è disponibile nel pacchetto SOT-23 a 5 pin.

Informazioni

Disegno
