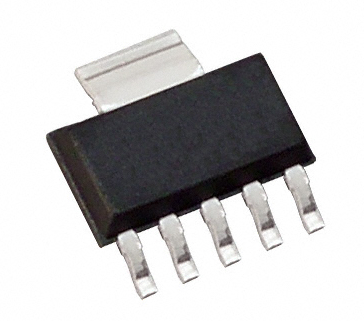

TPS73733DCQ 3,3 V 1 A LDO a bassissimo rumore (30μVRMS) con PSRR elevato (75 dB) 1% di precisione, bassa caduta di tensione (310 mV), pin di abilitazione stabile con ceramica da 1μF, protezione da corrente/termica in contenitore TO-263

TPS73733DCQ 3,3 V 1 A LDO a bassissimo rumore (30andmu;VRMS) con PSRR elevato (75 dB) 1% di precisione, bassa caduta di tensione (310 mV), pin di abilitazione stabile con condensatore ceramico da 1andmu;F, protezione da corrente/termica in package TO-263

andnbsp;

Caratteristiche

andbull; Stabile con condensatore di uscita ceramico da 1andmu;F o superiore

andbull; Intervallo di tensione in ingresso: da 2,2 V a 5,5 V

andbull; Tensione di dropout ultra-bassa – Silicio legacy: 130 mV tipici a 1 A – Nuovo silicio: 122 mV tipici a 1 A

andbull; Eccellente risposta ai transienti di carico, anche con un solo condensatore di uscita ceramico da 1andmu;F

andbull; La topologia NMOS offre una bassa corrente di dispersione inversa

andbull; Precisione iniziale: 1%

andbull; Precisione complessiva su linea, carico e temperatura – Silicio legacy: 3% – Nuovo silicio: 1,5%

andbull; Meno di 20 nA tipici di IQ in modalità di spegnimento

andbull; Spegnimento termico e limite di corrente per la protezione dai guasti

andbull; Disponibile in più versioni di tensione di uscita: – Uscita regolabile: da 1,20 V a 5,5 V – Uscite personalizzate disponibili tramite programmazione a livello di package in fabbrica

andnbsp;

Applicazioni

andbull; Regolazione point-of-load per DSP, FPGA e microprocessori

andbull; Post-regolazione per alimentatori switching

andbull; Apparecchiature portatili e alimentate a batteria

andnbsp;

Descrizione

Il regolatore di tensione a bassa caduta (LDO) lineare TPS737 utilizza un transistor di passaggio NMOS in una configurazione di inseguitore di tensione. Questa topologia è relativamente insensibile al valore e all'ESR del condensatore di uscita, consentendo un'ampia varietà di configurazioni di carico. La risposta ai transienti di carico è eccellente, anche con un piccolo condensatore di uscita ceramico da 1andmu;F. La topologia NMOS consente anche una caduta di tensione molto bassa.

Il TPS737 utilizza un processo BiCMOS avanzato per ottenere un'elevata precisione, offrendo al contempo tensioni di dropout molto basse e una bassa corrente del pin di massa. I dispositivi che utilizzano il flusso di produzione più recente hanno un design aggiornato con nuovo silicio sulla più recente tecnologia di processo TI. Il consumo di corrente, quando non abilitato, è inferiore a 20 nA ed è progettato per applicazioni portatili. Questo dispositivo è protetto da spegnimento termico e limite di corrente di foldback.

Per le applicazioni che richiedono una maggiore precisione della tensione di uscita, considerare il regolatore di tensione a bassa caduta (LDO) da 1 A con precisione complessiva dell'1% TPS7A37 di TI.

andnbsp;

INFORMAZIONI

andnbsp;

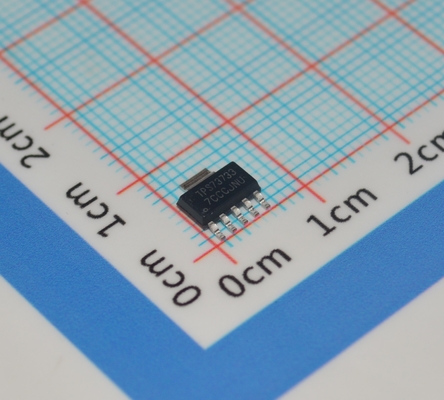

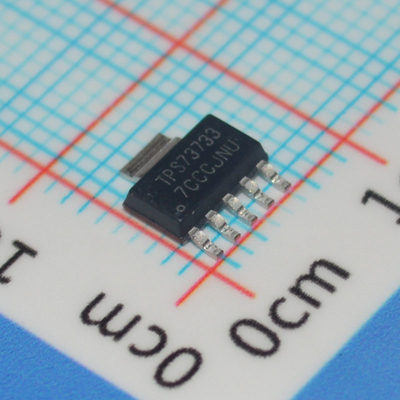

Disegno
