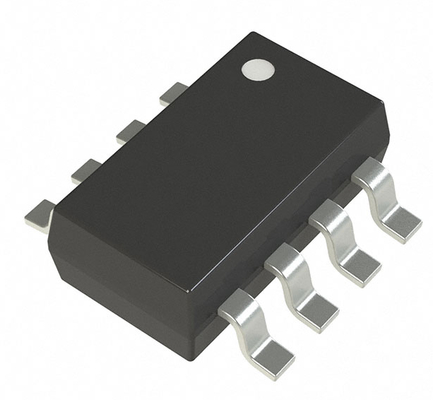

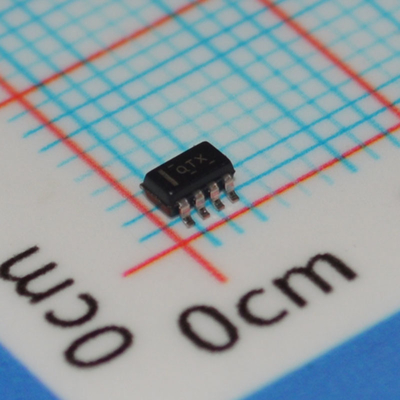

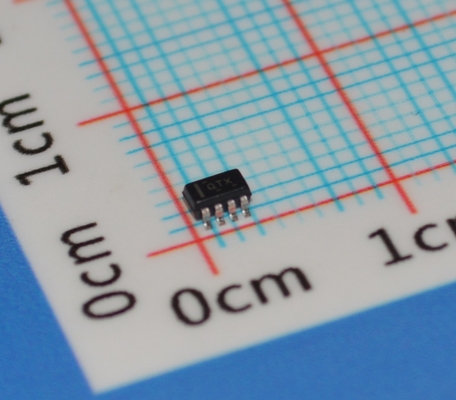

TPS62120DCNR 3.3V 1.5A Step-Down Converter con efficienza del 95% 3.1-17V Input Power Save Mode 100% Duty Cycle Compensation interna Soft Start e Thermal Shutdown nel pacchetto SOT-23

TPS62120DCNR Convertitore step-down da 3,3 V 1,5 A con efficienza del 95% Ingresso 3,1-17 V Modalità di risparmio energetico Ciclo di lavoro al 100% Compensazione interna Soft Start e spegnimento termico in package SOT-23

andnbsp;

Caratteristiche

andbull; Ampio intervallo di tensione in ingresso: da 2 V a 15 V 1

andbull; Fino al 96% di efficienza

andbull; Modalità di risparmio energetico con corrente di riposo di 11 andmicro;A

andbull; Corrente di uscita 75 mA

andbull; Intervallo di tensione di uscita: da 1,2 V a 5,5 V

andbull; Frequenza di commutazione fino a 800 kHz

andbull; Convertitore sincrono, nessun raddrizzatore esterno

andbull; Bassa tensione di ripple in uscita

andbull; Ciclo di lavoro al 100% per la minima caduta di tensione

andbull; Piccolo package SOT a 8 pin (TPS62120) e DFN a 6 pin da 2 mm andtimes; 2 mm (TPS62122)

andbull; Soft Start interno

andbull; Uscita Power Good a drain aperto (TPS62120)

andbull; Uscita a drain aperto per la scarica dell'uscita (TPS62120)

andbull; Soglie UVLO in salita di 2,5 V e in discesa di 1,85 V

andnbsp;

Applicazioni

andbull; Applicazioni RF a bassa potenza

andbull; Microprocessori a bassissima potenza

andbull; Raccolta di energia

andbull; Misurazione industriale

andnbsp;

Descrizione

Il dispositivo TPS6212x è un convertitore DC-DC step-down sincrono ad alta efficienza ottimizzato per applicazioni a bassa potenza. Il dispositivo supporta fino a 75 mA di corrente di uscita e consente l'uso di induttori e condensatori esterni di piccole dimensioni.

L'ampio intervallo di tensione di ingresso operativo da 2 V a 15 V supporta la raccolta di energia, le applicazioni alimentate a batteria e anche le applicazioni alimentate a linea a 9 V o 12 V.

Con il suo schema di controllo isteretico avanzato, il convertitore fornisce il funzionamento in modalità di risparmio energetico. A carichi leggeri, il convertitore funziona in modalità di modulazione di frequenza a impulsi (PFM) e passa automaticamente alla modalità di modulazione di larghezza di impulsi (PWM) a correnti di carico più elevate. La modalità di risparmio energetico mantiene un'elevata efficienza sull'intero intervallo di corrente di carico. Lo schema di controllo isteretico è ottimizzato per una bassa tensione di ripple in uscita in modalità PFM al fine di ridurre al minimo il rumore in uscita. Il dispositivo consuma solo 10 andmicro;A di corrente di riposo da VIN in modalità di funzionamento PFM.

In modalità di spegnimento, il dispositivo è spento.

Un'uscita power good a drain aperto è disponibile nel TPS62120 e indica una volta che la tensione di uscita è in regolazione.

Il TPS62120 ha un pin SGND aggiuntivo che è collegato a GND durante la modalità di spegnimento. Questa uscita può essere utilizzata per scaricare il condensatore di uscita.

Il TPS6212x funziona su un intervallo di temperatura dell'aria libera da andndash;40anddeg;C a 85anddeg;C. Il TPS62120 è disponibile in un piccolo package SOT-23 a 8 pin e il TPS62122 in un package DFN a 6 pin da 2 mm andtimes; 2 mm.
