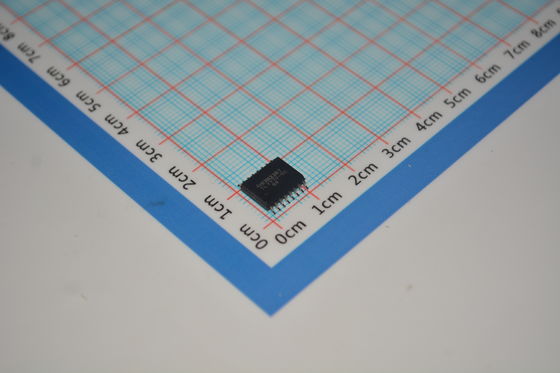

TL7770-5CDWR Monitor di tensione ad alta precisione (±2%) 5V con reset manuale, bassa corrente di alimentazione (40µA), Power-On Reset e ritardo di 200ms in package SOIC-8

TL7770-5CDWR Monitor di tensione ad alta precisione (andplusmn;2%) 5V con reset manuale, bassa corrente di alimentazione (40andmicro;A), Power-On Reset e ritardo di 200ms in package SOIC-8

andnbsp;

Caratteristiche

Generatore Power-On Reset

Generazione automatica del reset dopo la caduta di tensione

RESET definito quando VCC supera 1 V

Ampio intervallo di tensione di alimentazione . . . da 3,5 V a 18 V

Rilevamento di sovratensione e sottotensione di precisione

Corrente di uscita di picco di 250 mA per pilotare i gate SCR

Pilotaggio gate SCR a basso attivo da 2 mA per la protezione da falsi trigger

Riferimento di tensione compensato in temperatura

Uscite di reset vere e complementari

Durata dell'impulso di uscita regolabile esternamente

andnbsp;

Applicazioni

Sistemi di controllo e automazione industriale

Elettronica automobilistica

Sistemi informatici e server

Elettronica di consumo ed elettrodomestici intelligenti

Sistemi di sicurezza e critici

andnbsp;

Descrizione

Il TL7770 è un supervisore di sistema a circuito integrato progettato per l'uso come controller di reset in sistemi di alimentazione per microcomputer e microprocessori. Questo dispositivo contiene due supervisori di tensione di alimentazione indipendenti che monitorano le alimentazioni per condizioni di sovratensione e sottotensione rispettivamente ai terminali VSO e VSU. Quando VCC raggiunge la tensione minima di 1 V durante l'accensione, l'uscita RESET diventa attiva (bassa). Quando VCC si avvicina a 3,5 V, la funzione di ritardo temporale si attiva, bloccando RESET e RESET attivo (alto e basso, rispettivamente) per un ritardo temporale (td) dopo che le tensioni di sistema hanno raggiunto i livelli normali. Sopra VCC = 3,5 V, portare RESIN basso attiva la funzione di ritardo temporale durante i normali livelli di tensione di sistema. Per garantire che il sistema del microcomputer si sia ripristinato, le uscite rimangono attive fino a quando la tensione a VSU non supera il valore di soglia, VIT+, per un ritardo temporale, che è determinato da un condensatore di temporizzazione esterno tale che: td 20 103 capacità

dove td è in secondi e capacità è in farad.

Il circuito di rilevamento della sovratensione è programmabile per un'ampia gamma di progetti. Durante una condizione di sovratensione, viene attivato un raddrizzatore controllato al silicio (SCR) interno, che fornisce una corrente istantanea di picco di 250 mA e una corrente continua di 25 mA al terminale di pilotaggio del gate SCR, che può pilotare un gate SCR esterno ad alta corrente o un circuito di avviso di sovratensione.

La serie TL7770C è caratterizzata per il funzionamento da 0anddeg;C a 70anddeg;C. La serie TL7770I è caratterizzata per il funzionamento da andplusmn;40anddeg;C a 85anddeg;C.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
