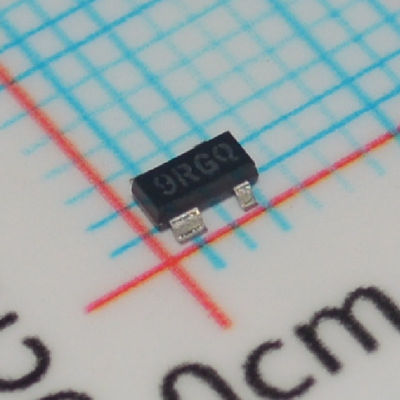

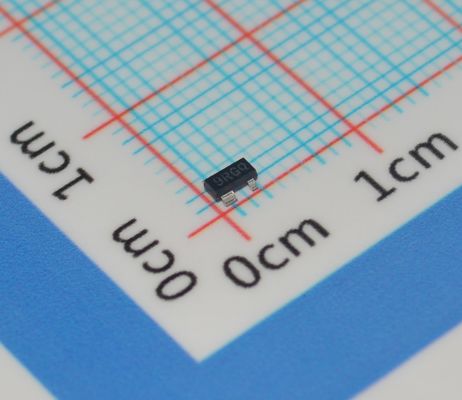

STM6315 IC di reset ad altissima precisione (±1%) e bassissimo IQ (300nA) con reset manuale, watchdog timer a ritardo programmabile, ampio VIN (1,8-5,5 V) e ritardo fisso di 200 ms

STM6315 IQ ultra-basso (300nA) IC di reset ad alta precisione (±1%) con ritardo programmabile di reset manuale Watchdog Timer Wide VIN (1.8-5.5V) e ritardo fisso di 200 ms

Caratteristiche

■ corrente di alimentazione bassa di 1,5 μA (tipo)

■ accuratezza della soglia di ripristino di ±1,8% (25°C)

■ RST garantito VCC = 1,0 V

■ L'affermazione RST a scarico aperto fino all'uscita può superare VCC

■ Immunità transitoria dell'alimentazione

■ Temperatura di funzionamento: ¥40 a +125°C

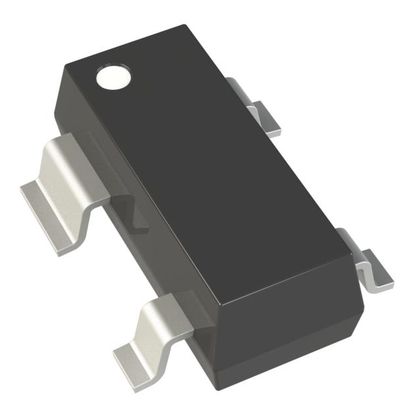

■ Disponibile nel pacchetto SOT143-4

Applicazioni

1. Dispositivi portatili a batteria

Questo è il suoarea di applicazione principaleLa corrente quiescente ultra-bassa (300nA) è fondamentale per prolungare la durata della batteria, soprattutto quando il dispositivo è in modalità standby o di riposo.

Dispositivi tipici:Orologi intelligenti, tracker per il fitness, auricolari wireless, dispositivi medici portatili (glucometri, termometri digitali), sensori domestici intelligenti (contatti porta/finestra, sensori di temperatura/umidità).

Perché è adatto:Il basso consumo di energia si traduce direttamente in una maggiore durata della batteria.

2. dispositivi Internet delle cose (IoT)

I nodi e i sensori IoT spesso devono rimanere in modalità di riposo per lunghi periodi, svegliandosi periodicamente solo per raccogliere e trasmettere dati.

Dispositivi tipici:Nodi di sensori wireless, tracciatori di asset, monitor ambientali, sensori agricoli intelligenti.

Perché è adatto:Il timer di controllo assicura che il dispositivo possa riavviare automaticamente dopo un blocco causato da interferenze, riducendo la manutenzione manuale.

3. elettronica di consumo e periferiche per computer

Molti prodotti di consumo richiedono un ripristino affidabile dell'alimentazione e un monitoraggio dello stato del sistema.

Dispositivi tipici:Controlli remoti intelligenti, fotocamere digitali, stampanti, schede madri, router di rete, unità SSD.

Perché è adatto:Il monitoraggio della tensione ad alta precisione (± 1%) garantisce che il microprocessore venga reimpostato in modo affidabile quando la tensione è insufficiente, evitando la corruzione dei dati o la fuga del programma.La funzione di ripristino manuale facilita il test e il debug.

4Controllo industriale ed elettronica automobilistica

Queste applicazioni operano in ambienti complessi con esigenze estremamente elevate di stabilità e affidabilità del sistema.

Dispositivi tipici:Controller industriali, moduli PLC, sistemi di infotainment, sensori ADAS (Advanced Driver-Assistance Systems), moduli di controllo del corpo.

Perché è adatto:L'ampia gamma di tensione di funzionamento (da 1,8 a 5,5 V) permette di far fronte alle fluttuazioni di tensione industriali.Le funzioni di controllo e di ripristino assicurano che il sistema possa recuperare dai guasti anche in ambienti elettromagnetici difficili.

5- attrezzature di comunicazione

Le apparecchiature di rete richiedono un funzionamento stabile e ininterrotto 24 ore su 24.

Dispositivi tipici:Interruttori, moduli ottici, gateway, moduli di stazione base.

Perché è adatto:Il timer di controllo monitora continuamente lo stato del software, prevenendo "hangs" del sistema e garantendo una comunicazione ininterrotta.

Descrizione

Il circuito di ripristino del microprocessore STM6315 è un dispositivo di controllo a bassa potenza utilizzato per monitorare le sorgenti di alimentazione.azionare un segnale di ripristino ogni volta che la tensione di alimentazione VCC scende al di sotto di un valore prestabilito e mantenere tale segnale azionato fino a quando VCC non supera la soglia prestabilita per un periodo minimo di tempo (trec)L'uscita RST a scarico aperto può essere tirata fino a una tensione superiore a VCC, ma inferiore a 6V.

L'STM6315 viene fornito con soglie di ripristino di fabbrica standard di 2,63V, 2,93V, 3,08V, 4,38V e 4,63V. L'STM6315 è disponibile nel pacchetto SOT143-4.
