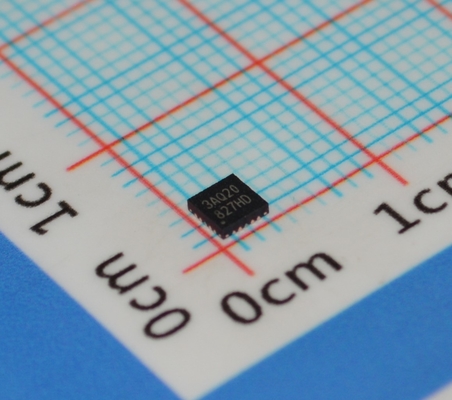

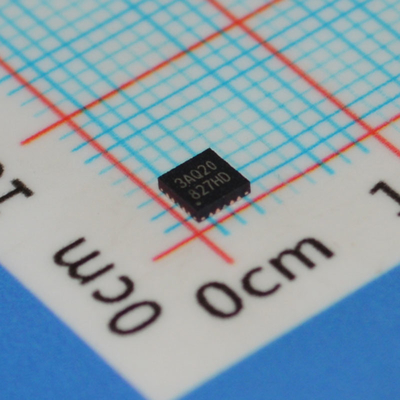

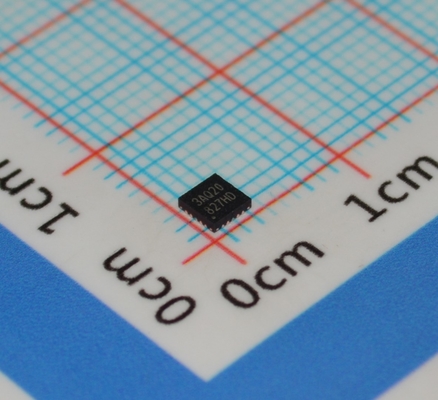

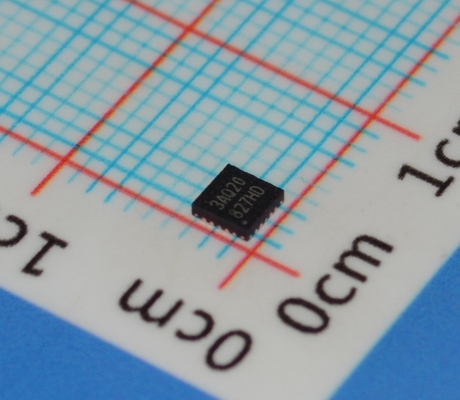

N76E003AQ20 MCU basato su 8051 a 20MHz con 18KB Flash 1KB SRAM ADC a 12 bit 16 PWM UART/SPI/I²C Funzionamento 2.4V-5.5V in package TSSOP a 20 pin

N76E003AQ20 MCU basata su 20MHz 8051 con 18KB Flash 1KB SRAM 12-Bit ADC 16 PWM UART/SPI/I2C 2.4V-5.5V Operazione in pacchetto TSSOP a 20 pin

Caratteristiche
CPU:
Microcontrollore CMOS basato su 1T 8051 ad alte prestazioni a 8 bit di design completamente statico.

Set di istruzioni completamente compatibile con MCS-51.

Interruzione di capacità a 4 livelli di priorità.

Indicatori di dati doppi (DPTR).

Funzionamento:
Ampia tensione di alimentazione da 2,4 V a 5,5 V.

Larghe frequenze di funzionamento fino a 16 MHz

Grado di temperatura industriale: da -40°C a +105°C

Memoria:
Fino a 18K byte di APROM per il codice utente.

Configurabile 4K/3K/2K/1K/0K byte di LDROM, che fornisce flessibilità al codice di avvio sviluppato dall'utente.

Memoria flash accumulata con pagine di 128 byte ciascuna.

Programmabile integrato nell'applicazione (lAP).

Blocco in codice per la sicurezza.
256 byte di RAM sul chip.

Ulteriori 768 byte di RAM ausiliaria (XRAM) sul chip accessibile tramite istruzione MOVX.

Si può selezionare un Timer 2 a 16 bit con modulo di cattura di input a tre canali e 9 pin di input.

Un timer di ricarica automatica a 16 bit 3, che può essere la fonte di orologio di velocità di baud di UARTS

Un contatore PWM a 16 bit interrompe il timer.
Un Timer di controllo programmabile (WDT) con clock di una sorgente interna dedicata a 10 kHz.

Un timer di risveglio automatico (WKT) dedicato per il risveglio automatico per le modalità a ridotta potenza.
Due porte UART full-duplex con rilevamento degli errori di fotogramma e riconoscimento automatico degli indirizzi.

Una porta SPl con modalità master e slave, fino a 8 Mbps quando l'orologio del sistema è di 16 MHz.
Un bus IC con modalità master e slave, velocità di dati fino a 400 kbps.

Tre coppie, sei canali di uscita del modulatore di larghezza d'impulso (PWM), 10 pin di uscita possono essere selezionati, fino a una risoluzione di 16 bit, con diverse modalità e funzione Fault Brake per il controllo motore.

Otto canali di interruzione di pin, condivisi per tutte le porte l/0, con configurazione variabile di rilevamento di bordo/livello.

Un ADC a 12 bit, velocità di conversione fino a 500 kps, hardware attivato e confronto dei risultati di conversione facilitano il controllo motore.

Gestione dell'energia:
Due modalità di riduzione dell'alimentazione: modalità di inattività e di disattivazione.

Monitor di potenza:
Dispositivo di rilevamento del brown-out (BOD) con modalità a bassa potenza disponibile, opzioni di selezione a 4 livelli, interruzione o ripristino.

Ripristino di accensione (POR)

Forte immunità contro ESD ed EFT.

Strumenti di sviluppo:
Nuvoton On-Chip-Debugger (OCD) con ambiente di sviluppo KElL.

Nuvoton in-circuit-programmer (lCP).
Nuvoton in-System-Programming (ISP) tramite UART

Descrizione

L'N76E003 è un microcontrollore a 8 bit, basato su 1T 8051, ad alte prestazioni, di tipo flash incorporato.

L'N76E003 contiene un flash principale fino a 18K byte chiamato APROM, in cui il contenuto dei codici utente.che consente l'aggiornamento del firmware su chip. lAP consente inoltre di configurare qualsiasi blocco di array di codice utente da utilizzare come archivio dati non volatile, che viene scritto da lAP e letto da istruzioni lAP o MOVC.C'e' un'altra Flash chiamata LDROM, in cui normalmente risiede il codice di avvio per l'esecuzione della programmazione in-system (lSP).il flash consente di essere programmato e letto elettronicamente da uno scrittore parallelo o da una programmazione in circuito (lCP)Una volta che il codice è confermato, l'utente può bloccare il codice per sicurezza.

L'N76E003 fornisce ricche periferiche tra cui 256 byte di SRAM, 768 byte di RAM auxiiary (XRAM), fino a 18 l/0, due Timers / Contatori a 16 bit 0/1,un Timer2 a 16 bit con modulo di cattura di input a tre canali, un timer di controllo (wDT), un timer di sveglia automatica (WKT), un timer di ricarica automatica a 16 bit3 per uso generale o generatore di velocità di segnalazione,due UART con rilevamento degli errori di fotogramma e riconoscimento automatico degli indirizzi, uno SPl, uno IC, cinque canali di uscita PWM avanzati, interruzione pin condivisa di otto canali per tutti0, e un ADC a 12 bit.Le periferiche sono dotate di 18 sorgenti con capacità di interruzione a 4 livelli di priorità..

La N76E003 è dotata di tre sorgenti di orologeria e supporta la commutazione on-the-fly tramite software.e un oscillatore interno di precisione a 16 MHz, regolato in fabbrica al +1% a temperatura ambiente.L'N76E003 fornisce ulteriori sistemi di monitoraggio dell'alimentazione, quali il riassetto dell'alimentazione e il rilevamento del brown-out a 4 livelli, che stabilizzano la sequenza di accensione/spena per una progettazione di sistema di elevata affidabilità.

Il funzionamento del microcontrollore N76E003 consuma una potenza molto bassa con due modalità di potenza economiche per ridurre il consumo di potenza - modalità idle e Power-down, che sono selezionabili dal software.La modalità idle spegne l'orologio della CPU ma consente il funzionamento continuo dei periferici.La modalità di disattivazione arresta l'intero orologio del sistema per ridurre al minimo il consumo di energia.che consente una flessibilità tra prestazioni di esecuzione e consumo di energia.

Con un nucleo CPU ad alte prestazioni e ricche periferiche ben progettate, l'N76E003 ha vantaggi per soddisfare un obiettivo generale, elettrodomestici o sistema di controllo motore.

Informazioni

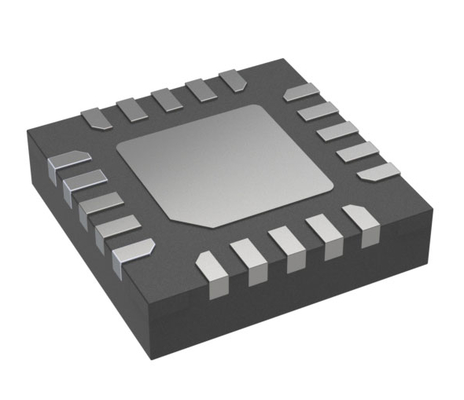

Disegno
