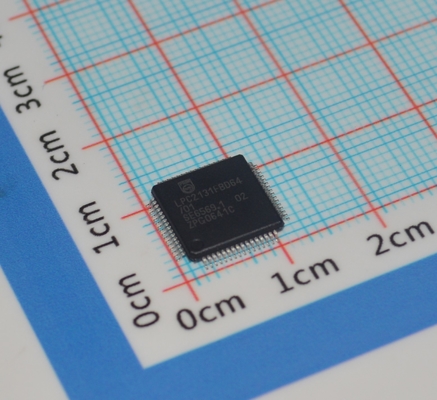

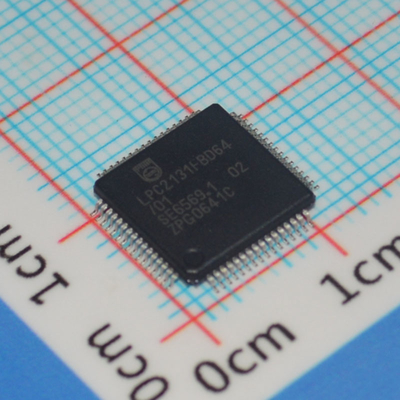

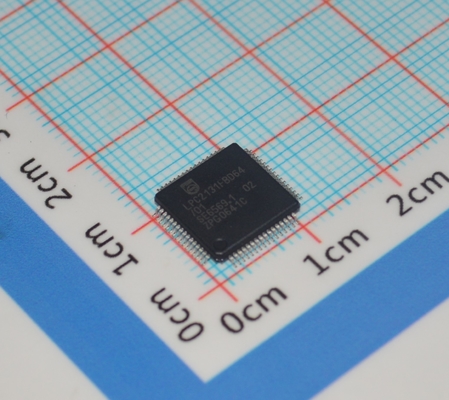

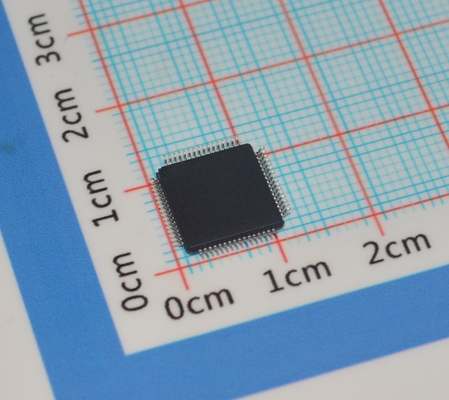

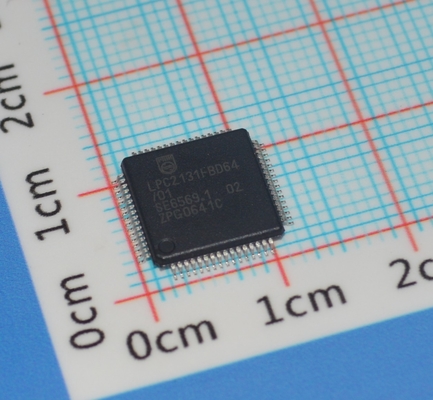

LPC2131FBD64/01,15 ARM7 MCU 32 bit RISC Core 64KB Flash 16KB RAM 60MHz Velocità USB 2.0 2x UART 64-LQFP -40°C a +85°C Grado industriale

LPC2131FBD64/01,15 ARM7 MCU 32 bit RISC Core 64KB Flash 16KB RAM 60MHz Velocità USB 2.0 2x UART 64-LQFP -40°C a +85°C Grado industriale

Caratteristiche e vantaggi

2.1 Miglioramenti apportati dai dispositivi LPC213x/01

Le porte GPIO veloci consentono di collegare il pin fino a 3,5 volte più velocemente rispetto al LPC213x originale.

¢ Registri di risultati dedicati per gli ADC riducono i costi di interruzione.

UART0/1 include un generatore di frequenza baud frazionaria, capacità di auto-bauding e controllo del flusso della stretta di mano completamente implementato in hardware.

Il controllo aggiuntivo del BOD consente di ridurre ulteriormente il consumo di energia.

2.2 Caratteristiche principali comuni per LPC213x e LPC213x/01

¢ microcontrollore ARM7TDMI-S a 16/32 bit in un piccolo pacchetto LQFP64 o HVQFN64.

- 8/16/32 kB di RAM statica su chip e 32/64/128/256/512 kB di memoria flash di programma su chip.

- Programmazione in sistema/programmazione in applicazione (ISP/IAP) tramite software bootloader su chip; cancellazione del singolo settore flash o del chip completo in 400 ms e programmazione di 256 B in 1 ms.

Le interfacce EmbeddedICE RT e Embedded Trace offrono il debugging in tempo reale con il software RealMonitor on-chip e il tracciamento ad alta velocità dell'esecuzione delle istruzioni.

Un (LPC2131/32) o due (LPC2134/36/38) ADC a 8 canali a 10 bit forniscono un totale di fino a 16 ingressi analogici, con tempi di conversione inferiori a 2.44

¢s per canale.

Un singolo DAC a 10 bit fornisce un'uscita analogica variabile (LPC2132/34/36/38).

Due temporizzatori a 32 bit/contatori di eventi esterni (con quattro canali di cattura e quattro di confronto ciascuno), unità PWM (sei uscite) e monitor.

Clock in tempo reale con alimentazione indipendente e ingresso di clock dedicato a 32 kHz

- interfacce seriali multiple, tra cui due UART (16C550), due Fast I2C-bus (400 kbit/s), SPI e SSP con capacità di buffering e lunghezza variabile dei dati.

Controller di interruzione vettoriale con priorità configurabili e indirizzi vettoriali.

- fino a quaranta-sette pin di I/O a tolleranza di 5 V in piccoli pacchetti LQFP64 o HVQFN.

¢ Disponibili fino a nove pin di interruzione esterni sensibili al bordo o al livello.

Clock CPU massimo a 60 MHz disponibile da PLL programmabile su chip con tempo di stabilizzazione di 100 us.

L'oscillatore integrato sul chip funziona con cristalli esterni nell'intervallo da 1 MHz a 30 MHz e con oscillatore esterno fino a 50 MHz.

Le modalità di risparmio di energia includono idle e power-down.

¢ abilitare/disattivare individualmente le funzioni periferiche e la riduzione della scala dell'orologio periferico per ottimizzare ulteriormente la potenza.

¢ sveglia del processore dalla modalità di disattivazione tramite interruzione esterna o BOD.

¢ chip di alimentazione singolo con circuiti POR e BOD:

L'intervallo di tensione di funzionamento della CPU è compreso tra 3,0 V e 3,6 V (3,3 V ± 10%) con pad I/O tolleranti 5 V.

Descrizione generale

scheda dati del prodotto I microcontrollori LPC2131/32/34/36/38 sono basati su una CPU ARM7TDMI-S a 16/32 bit con emulazione in tempo reale e supporto di traccia incorporato, che combinano il microcontrollore con 32 kB,64 kB, 128 kB, 256 kB e 512 kB di memoria flash ad alta velocità incorporata.Per applicazioni di dimensioni di codice critiche, la modalità Thumb alternativa a 16 bit riduce il codice di oltre il 30% con minime penalità di prestazione.

A causa delle loro piccole dimensioni e del basso consumo di energia, questi microcontrollori sono ideali per applicazioni in cui la miniaturizzazione è un requisito chiave, come il controllo degli accessi e il punto vendita.con un'ampia gamma di interfacce di comunicazione seriale e opzioni di SRAM su chip di 8 kB, 16 kB e 32 kB, sono molto adatti per gateway di comunicazione e convertitori di protocolli, modem soft, riconoscimento vocale e imaging low-end,fornendo sia una grande dimensione del buffer che un'elevata potenza di elaborazione. vari timer a 32 bit, singoli o doppi ADC a 8 canali a 10 bit, DAC a 10 bit,Canali PWM e 47 linee GPIO con fino a nove pin di interruzione esterne sensibili al bordo o al livello rendono questi microcontrollori particolarmente adatti per sistemi di controllo industriale e medici.

Informazioni

Disegno

Il nostro vantaggio:

• Prodotti di alta qualità --- le nostre offerte sono 100% nuove e originali, ROHS
• Prezzo competitivo --- buoni canali di acquisto a buon prezzo.
• Servizio professionale --- rigoroso test di qualità prima della spedizione, e perfetto servizio post-vendita dopo l'acquisto.
• Inventario adeguato. Con il supporto del nostro forte team di acquisti,
• Consegna rapida --- spediremo le merci entro 1-3 giorni lavorativi dopo la conferma del pagamento.

assicurarsi di soddisfare le vostre esigenze di tutti i tipi di componenti.^_^


Elenco dei prodotti
Forniamo una serie di componenti elettronici, una gamma completa di semiconduttori, componenti attivi e passivi.


Le offerte includono:
Circuito integrato, circuiti integrati di memoria, diodo, transistor, condensatore, resistore, varistor, fusibile, trimmer e potenziometro, trasformatore, batteria, cavo, relè, interruttore, connettore, blocco terminale,Cristallo e oscillatore, Induttore, sensore, trasformatore, driver IGBT, LED,LCD, convertitore, PCB (Printed Circuit Board),PCBA (PCB Assembly)

Forte in Brand:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, ecc.
