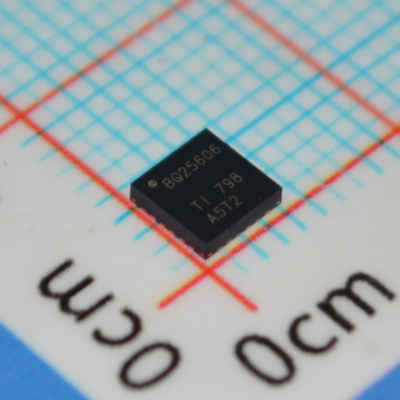

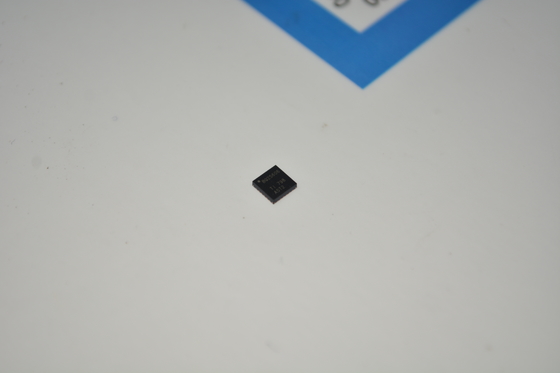

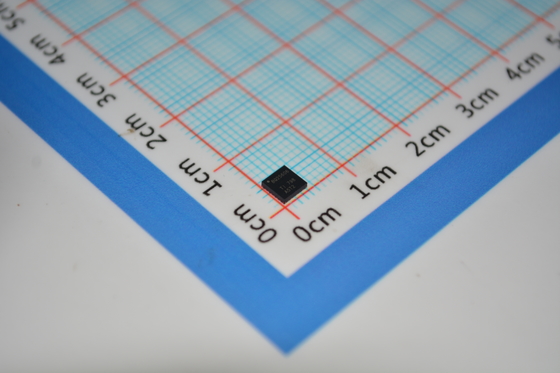

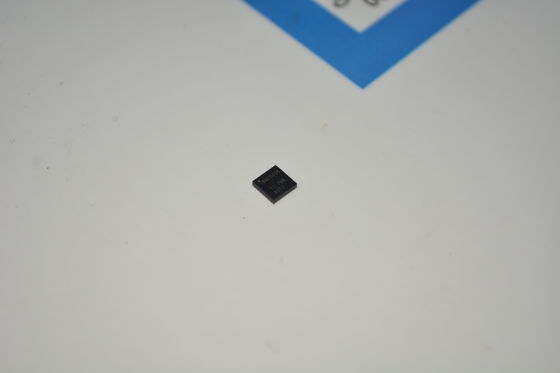

BQ25606RGER IC caricabatterie rapido da 3A con ingresso 3.9V-14V, controllo I2C, protezione da sovratensione (OVP) a 30V, percorso di alimentazione NVDC, QFN 3mm×3mm, efficienza del 92%, MOSFET integrati e regolazione termica

BQ25606RGER IC Caricabatterie veloce da 3A con ingresso 3.9V-14V Controllo I2C 30V OVP NVDC Power Path 3mm×3mm QFN 92% Efficienza MOSFET integrati e regolazione termica

Caratteristiche

• Caricatore buck a commutazione sincrona ad alta efficienza, 1,5 MHz

– Efficienza di carica del 92% a 2 A da ingresso 5 V

– Ottimizzato per l'ingresso di tensione USB (5 V)

• Supporta USB On-The-Go (OTG)

– Convertitore boost con uscita fino a 1,2 A

– Efficienza boost del 92% a 1 A in uscita

– Limite di corrente costante (CC) preciso

– Avvio graduale fino a 500 µF di carico capacitivo

– Protezione da cortocircuito in uscita

• Singolo ingresso per supportare l'ingresso USB e adattatori ad alta tensione

– Supporta un intervallo di tensione in ingresso da 3,9 V a 13,5 V con una tensione massima assoluta in ingresso di 22 V

– Monitoraggio della potenza massima tramite limite di tensione in ingresso fino a 4,6 V (VINDPM)

– La soglia VINDPM traccia automaticamente la tensione della batteria

– Rilevamento automatico di adattatori USB SDP, DCP e non standard

• Elevata efficienza di scarica della batteria con MOSFET di scarica della batteria da 19,5 mΩ

• Gestione del percorso di alimentazione Narrow VDC (NVDC)

– L'accensione istantanea funziona senza batteria o batteria scarica

– Funzionamento a diodo ideale in modalità supplementare batteria

• L'elevata integrazione include tutti i MOSFET, il rilevamento della corrente e la compensazione del loop

• 58 µA di bassa corrente di dispersione della batteria con standby della tensione di sistema

• Alta precisione

– Regolazione della tensione di carica ±0,5%

– ±6% a 1,2 A e 1,8 A di regolazione della corrente di carica

– ±5% a 0,5 A, 1,2 A e 1,8 A di regolazione della corrente in ingresso

• Certificazione relativa alla sicurezza:

– Certificazione IEC 62368-1 CB

Applicazioni

• EPOS, altoparlanti portatili

• Accessorio per telefoni cellulari

• Apparecchiature mediche

Descrizione

Il BQ25606 è un dispositivo di gestione della carica della batteria a modalità commutata da 3,0 A e di gestione del percorso di alimentazione del sistema altamente integrato per batterie agli ioni di litio e ai polimeri di litio a cella singola. La soluzione è altamente integrata con FET di blocco inverso in ingresso (RBFET, Q1), FET di commutazione lato alto (HSFET, Q2), FET di commutazione lato basso (LSFET, Q3) e FET della batteria (BATFET, Q4) tra sistema e batteria. Il percorso di alimentazione a bassa impedenza ottimizza l'efficienza operativa in modalità commutazione, riduce i tempi di ricarica della batteria e prolunga la durata della batteria durante la fase di scarica.

INFORMAZIONI

Disegno
