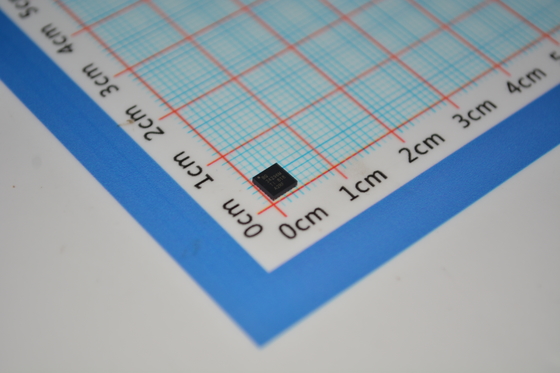

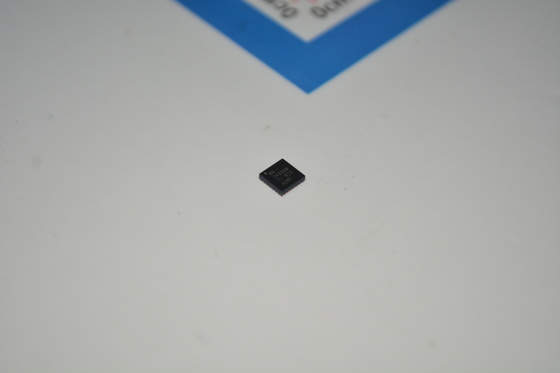

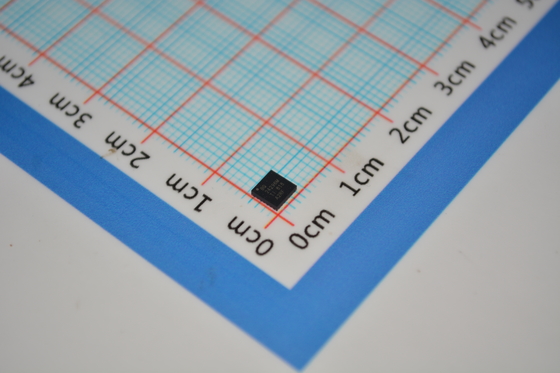

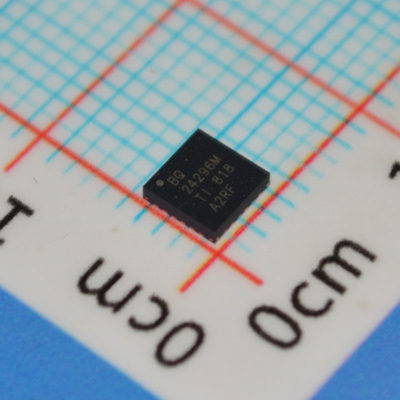

BQ24296MRGER 2A Caricabatterie monocellulare agli ioni di litio con 3.9V-6.2V Input I2C Control Thermal Regulation 20V OVP e 3mm×3mm QFN Package

BQ24296MRGER Caricabatterie Li-Ion a cella singola da 2 A con ingresso da 3,9 V-6,2 V Controllo I2C Regolazione termica OVP da 20 V e package QFN da 3 mm × 3 mm

andnbsp;

Caratteristiche

andbull; Caricabatterie a 3 A in modalità switch con alta efficienza del 90%

andbull; Caricabatterie compatibile USB con ingresso singolo da 3,9 V a 6,2 V con protezione da sovratensione a 6,4 V

andndash; La limitazione della tensione e della corrente in ingresso supporta USB 2.0 e USB 3.0

andndash; Limite di corrente in ingresso: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A e 3 A

andbull; USB OTG con uscita regolabile da 4,55 V a 5,5 V a 1 A o 1,5 A

andndash; Avvio OTG rapido (22 ms tipico)

andndash; Efficienza della modalità Boost a 5 V del 90%

andndash; Protezione da sovracorrente in modalità Hiccup con precisione di andplusmn;15%

andbull; Gestione del percorso di alimentazione Narrow VDC (NVDC)

andndash; Sistema istantaneo acceso senza batteria o batteria scarica

andndash; Funzionamento a diodo ideale in modalità supplementare batteria

andbull; Frequenza di commutazione di 1,5 MHz per induttore a basso profilo da 1,2 mm

andbull; Porta I2C per prestazioni di sistema ottimali e segnalazione dello stato

andbull; Ricarica automatica della batteria con o senza gestione host

andndash; Abilitazione alla ricarica della batteria

andndash; Precondizionamento della ricarica della batteria

andndash; Terminazione e ricarica

andbull; Alta precisione

andndash; Regolazione della tensione di carica andplusmn;0,5%

andndash; Regolazione della corrente di carica andplusmn;7%

andndash; Regolazione della corrente in ingresso andplusmn;7,5%

andndash; Regolazione della tensione di uscita in modalità Boost USB OTG andplusmn;3%

andbull; Alta integrazione

andndash; Gestione del percorso di alimentazione

andndash; MOSFET di commutazione sincroni

andndash; Rilevamento della corrente integrato

andndash; Diodo bootstrap

andndash; Compensazione del loop interno

andbull; Sicurezza

andndash; Rilevamento della temperatura della batteria per la carica e lo scaricamento in modalità OTG

andndash; Timer di sicurezza per la ricarica della batteria

andndash; Regolazione termica e spegnimento termico

andndash; Protezione da sovratensione in ingresso e di sistema

andndash; Protezione da sovracorrente MOSFET

andbull; Uscite di stato di carica per LED o processore host

andbull; Capacità di tracciamento della potenza massima mediante regolazione della tensione di ingresso

andbull; Corrente di dispersione della batteria bassa da 20 andmicro;A e supporto della modalità di spedizione

andbull; Package VQFN-24 da 4 mm x 4 mm

andnbsp;

Applicazioni

andbull; Tablet PC, smartphone, dispositivi Internet

andbull; Altoparlante audio portatile

andnbsp;

Descrizione

Il bq24296M è un dispositivo di gestione della carica della batteria in modalità switch e di gestione del percorso di alimentazione del sistema altamente integrato per batterie agli ioni di litio e ai polimeri di litio a 1 cella in un'ampia gamma di applicazioni per smartphone e tablet. Il suo percorso di alimentazione a bassa impedenza ottimizza l'efficienza operativa in modalità switch, riduce i tempi di ricarica della batteria e prolunga la durata della batteria durante la fase di scaricamento. L'interfaccia seriale I2C con impostazioni di carica e di sistema rende il dispositivo una soluzione veramente flessibile.
