AP1501-K5G-13 Convertitore Step-Down 5V/3A con Ingresso 4.5-40V 90% Efficienza Bassa Corrente di Riposo Spegnimento Termico Frequenza 500kHz and Package SOT-23

AP1501-K5G-13 Convertitore Step-Down 5V/3A con ingresso 4.5-40V 90% di efficienza Bassa corrente di riposo Arresto termico Frequenza 500kHz e package SOT-23

andnbsp;

Caratteristiche

andbull; Tensione di uscita: 3.3V, 5V, 12V e versione con uscita regolabile

andbull; Gamma di tensione di uscita della versione regolabile, da 1.23V a 37V+4%

andbull; Frequenza di commutazione fissa di 150kHz +15%

andbull; Controllo PWM non sincrono in modalità tensione

andbull; Protezione da arresto termico e limitazione di corrente

andbull; Ingresso di controllo di spegnimento ON/OFF

andbull; La tensione di esercizio può arrivare fino a 40V

andbull; Corrente di carico in uscita: 3A

andbull; Modalità standby a basso consumo

andbull; Transistor di commutazione integrato sul chip

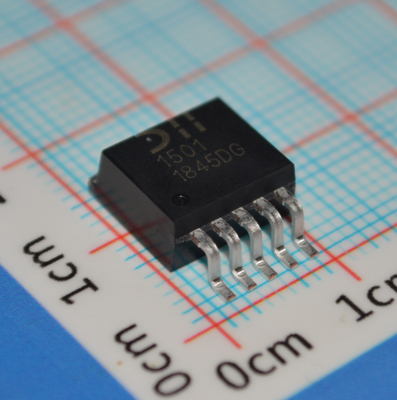

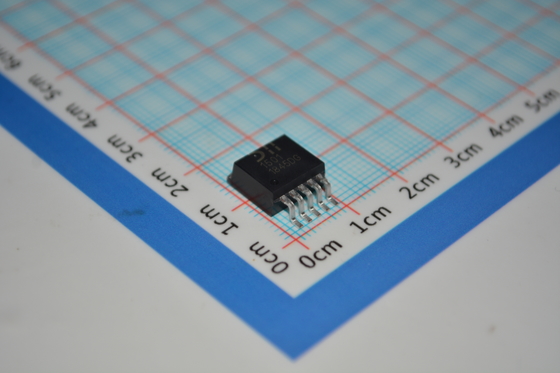

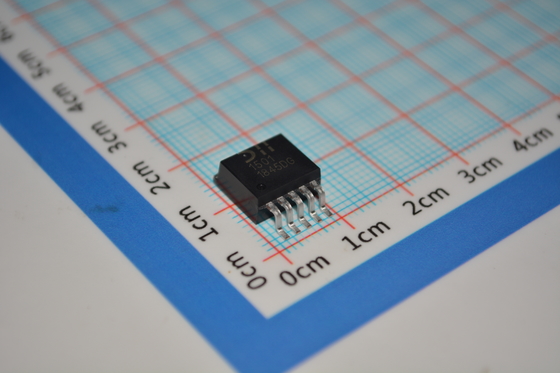

andbull; Package TO263-5 e TO220-5

andbull; Totalmente senza piombo e conforme a RoHS (Note 1 and 2)

andbull; Senza alogeni e antimonio. Dispositivo andldquo;Greenandrdquo; (Nota 3)

andnbsp;

Applicazioni

andbull; Regolatore step-down semplice ad alta efficienza

andbull; Regolatori di commutazione su scheda

andbull; Convertitore da positivo a negativo

andnbsp;

Descrizione

L'AP1501 è un convertitore DC/DC step-down completamente integrato, con la capacità di pilotare un carico di 3A senza la necessità di componenti driver aggiuntivi. L'AP1501 funziona a una frequenza di commutazione di 150kHz, consentendo l'uso di componenti di filtro di piccole dimensioni. Di conseguenza, lo spazio sulla scheda è ridotto e i costi BOM sono inferiori.

L'AP1501 ha integrato la funzione di spegnimento che consente di attivare la modalità standby tramite un ingresso di segnale logico esterno. La compensazione interna facilita il controllo del feedback per la regolazione della linea e del carico senza la necessità di circuiti esterni. L'AP1501 ha una funzione di arresto termico e limitazione di corrente integrata per prevenire danni da alte temperature di esercizio e funzionamento ad alta corrente all'interruttore di uscita.

Le caratteristiche aggiuntive includono una tolleranza garantita di +/- 4% sulla tensione di uscita in condizioni di carico in ingresso e in uscita specificate e +/- 15% sulla frequenza dell'oscillatore. L'AP1501 offre tensioni di uscita sia fisse che regolabili. Per le uscite fisse, l'AP1501 supporta 3.3V, 5.0V e 12V. Le opzioni di package disponibili sono i package standard a 5 pin TO263 e TO220.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
