ADM2486BRWZ Ricetrasmettitore RS-485 Isolato 500kbps Isolamento 2.5kV ±15kV ESD 3V/5V Logica CMR Alta Temperatura Industriale per PLC/Controllo Motore

ADM2486BRWZ Ricetrasmettitore RS-485 isolato 500kbps 2.5kV Isolamento ±15kV ESD 3V/5V Logica High CMR Temperatura Industriale per PLC/Controllo Motore

CARATTERISTICHE

► Ricetrasmettitore RS-485 isolato half-duplex

► Conforme a PROFIBUS®

► Conforme a ANSI EIA/TIA 485-A e ISO 8482: 1987(E)

► Velocità dati di 20 Mbps

► Funzionamento a 5 V o 3 V (VDD1)

► Elevata immunità ai transienti in modo comune: >25 kV/μs

► Uscita di stato DE isolata

► Progetto fail-safe a circuito aperto del ricevitore

► Protezione da spegnimento termico

► 50 nodi sul bus

► Approvazioni di sicurezza e normative

► UL 1577

► VISO = 2500 V rms per 1 minuto

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V picco

► Intervallo di temperatura di esercizio: da −40°C a +85°C

APPLICAZIONI

► Interfacce RS-485/RS-422 isolate

► Reti PROFIBUS

► Reti industriali sul campo

► Sistemi di trasmissione dati multipunto

DESCRIZIONE

Il ricetrasmettitore bus differenziale ADM2486 è un componente integrato, galvanicamente isolato, progettato per la comunicazione dati bidirezionale su linee di trasmissione bus multipunto. È progettato per linee di trasmissione bilanciate ed è conforme a ANSI EIA/TIA-485-A e ISO 8482: 1987(E).

Il dispositivo utilizza la tecnologia iCoupler® di Analog Devices per combinare un isolatore a 3 canali, un driver di linea differenziale a tre stati e un ricevitore di ingresso differenziale in un unico pacchetto. Il lato logico del dispositivo è alimentato con un'alimentazione a 5 V o 3 V e il lato bus utilizza un'alimentazione isolata a 5 V.

Il driver ADM2486 ha una funzione di abilitazione attiva-alta. Le uscite differenziali del driver e gli ingressi differenziali del ricevitore sono collegati internamente per formare una porta di ingresso/uscita differenziale che impone un carico minimo sul bus quando il driver è disabilitato o quando VDD1 o VDD2 = 0 V. È inoltre fornita una funzione di disabilitazione del ricevitore attiva-alta Rev. F FEEDBACK DOCUMENTAZIONE SUPPORTO TECNICO DIAGRAMMA A BLOCCHI FUNZIONALE Figura 1. che fa entrare l'uscita di ricezione in uno stato ad alta impedenza.

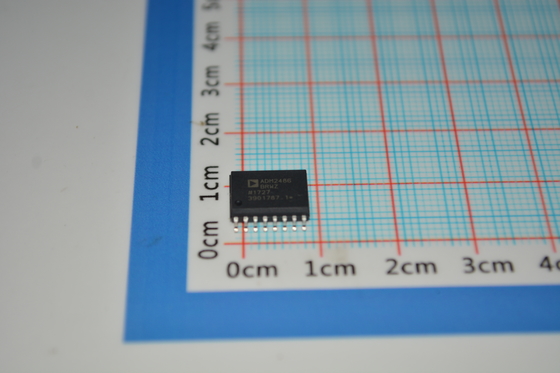

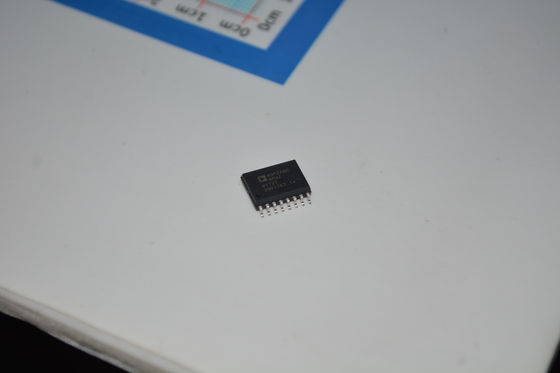

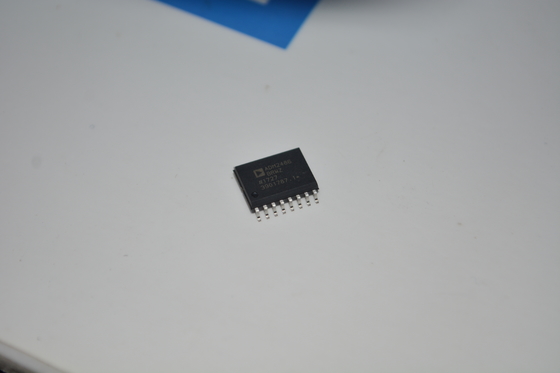

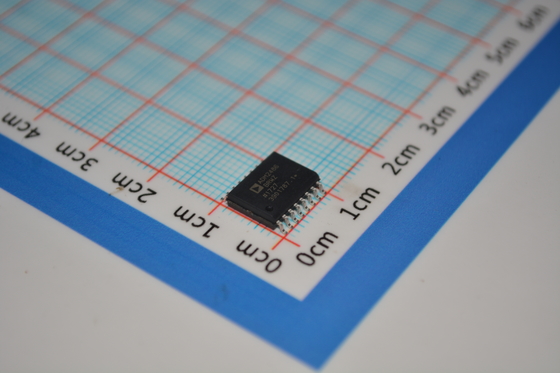

Il dispositivo ha funzioni di limitazione della corrente e di spegnimento termico per proteggere da cortocircuiti in uscita e situazioni in cui la contesa del bus può causare un'eccessiva dissipazione di potenza. Il componente è completamente specificato sull'intervallo di temperatura industriale ed è disponibile in un pacchetto SOIC a 16 conduttori a corpo largo.
