AD9531BCPZ Generatore di orologio 1.6GHz Output Jitter <1ps 3.3V/5V Supply SPI Control LVDS/PECL Outputs Industrial Temp per 5G/Wireless/Networking

Generatore di clock AD9531BCPZ con jitter di uscita a 1,6 GHz <1ps Alimentazione 3.3V/5V Controllo SPI Uscite LVDS/PECL Temperatura industriale per 5G/Wireless/Networking

 CARATTERISTICHE

3 core PLL/VCO completamente integrati (PLL1, PLL2 e PLL3) Prestazioni di jitter: 0,462 ps rms tipico

  PLL1, modalità frazionaria-N, larghezza di banda da 12 kHz a 20 MHz

Rilevamento della perdita di riferimento e del blocco per ogni PLL

Traduzioni di frequenza comuni configurabili tramite pin

Sincronizzazione automatica di tutte le uscite all'accensione

Capacità di sincronizzazione manuale dell'uscita

Pacchetto disponibile in un LFCSP a 88 pin

Dettagli PLL1

  Modalità frazionaria-N/intera-N

  VCXO esterno opzionale

  Modalità di ritardo fisso per offset di fase statico costante

  2 ingressi di clock di riferimento

    Formato di ingresso: differenziale/single-ended

    Gamma di frequenza: da 9,5 MHz a 260 MHz

    Commutazione di riferimento: manuale/automatica

  10 uscite HSTL/CMOS a bassissimo jitter fino a 400 MHz Dettagli PLL2

  Modalità intera-N (1 ingresso di clock di riferimento)

    Formato di ingresso: differenziale/single-ended/cristallo1

    Gamma di frequenza: da 9,5 MHz a 250 MHz

  12 uscite HSTL/CMOS fino a 400 MHz

Dettagli PLL3

  Modalità intera-N (1 ingresso di clock di riferimento)

    Formato di ingresso: differenziale/single-ended/cristallo1

    Gamma di frequenza: da 9,5 MHz a 250 MHz

  12 uscite HSTL/CMOS fino a 400 MHz

Dettagli PLL3

  Modalità intera-N (1 ingresso di clock di riferimento)

    Gamma di frequenza: da 9,5 MHz a 100 MHz

Formato di ingresso: differenziale/cristallo (supporta un cristallo di quarzo AT-cut da 25 MHz a

  50 MHz)

  2 uscite HSTL/LVDS/CMOS fino a 400 MHz/150 MHz (differenziale/CMOS)

APPLICAZIONI

Temporizzazione del controller delle apparecchiature radio

Generazione e distribuzione di clock a basso jitter/rumore di fase

Generazione e traduzione di clock per SONET, 10GE, 10G FC e altri protocolli a 10 Gbps

Schede di linea di rete a 40 Gbps/100 Gbps, inclusi SONET, Ethernet sincrono, OTU2/3/4

Correzione degli errori di inoltro (G.710)

Ricetrasmettitori wireless ad alte prestazioni

ATE e strumentazione ad alte prestazioni

Infrastrutture a banda larga

Schede di linea Ethernet, switch e router

SATA e PCI-express

DESCRIZIONE

L'AD9531 fornisce una funzione di generatore di clock multi-uscita e tre core ad anello ad aggancio di fase (PLL) su chip con frequenze e formati di uscita programmabili tramite SPI.

PLL1 fornisce due ingressi di riferimento e 10 uscite e include quattro configurazioni di loop selezionabili dall'utente. Il PLL ha un filtro di loop completamente integrato che richiede solo un singolo condensatore esterno (o una rete RC in serie). PLL1 fornisce un'ampia gamma di frequenze di uscita fino a 400 MHz ed è in grado di funzionare con un oscillatore a cristallo controllato in tensione (VCXO) esterno e un filtro di loop, invece dell'oscillatore controllato in tensione (VCO) e del filtro di loop integrati.

PLL2 è un PLL intero-N che fornisce un singolo ingresso di riferimento e 12 uscite. PLL2 sintetizza le frequenze di uscita fino a 400 MHz dalla sorgente REF2_x e sincronizza i clock di uscita al riferimento di ingresso.

PLL3 fornisce un singolo ingresso di riferimento e due uscite. PLL3 sintetizza le frequenze di uscita fino a 400 MHz dalla sorgente REF3_x e sincronizza i clock di uscita al riferimento di ingresso. L'AD9531 è disponibile in un LFCSP a 88 pin ed è specificato nell'intervallo di temperatura operativa da −40°C a +85°C.

In questa scheda tecnica, i pin multifunzione, come LOR/M4, vengono indicati con l'intero nome del pin o con una singola funzione del pin (ad esempio, LOR, quando solo quella funzione è rilevante). In altri casi, il testo e le figure di questa scheda tecnica contengono riferimenti a un canale piuttosto che a un pin. Ad esempio, REF_A si riferisce al canale REF_A piuttosto che ai pin REF_AP e REF_AN. Allo stesso modo, OUT3_1 si riferisce al canale 1 di PLL3 piuttosto che ai pin OUT3_1P e OUT3_1N. Inoltre, una notazione abbreviata per una coppia di pin sostituisce un riferimento esplicito a ciascun pin (ad esempio, REF_Ax indica i pin REF_AN e REF_AP.).

INFORMAZIONI

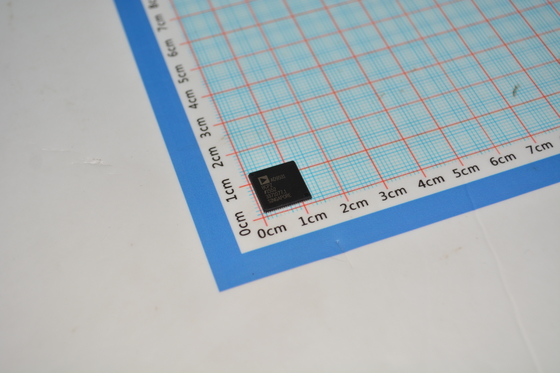

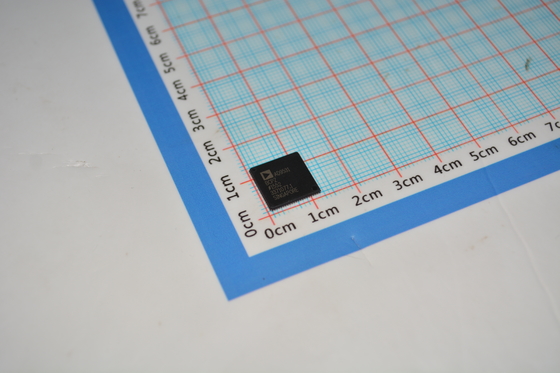

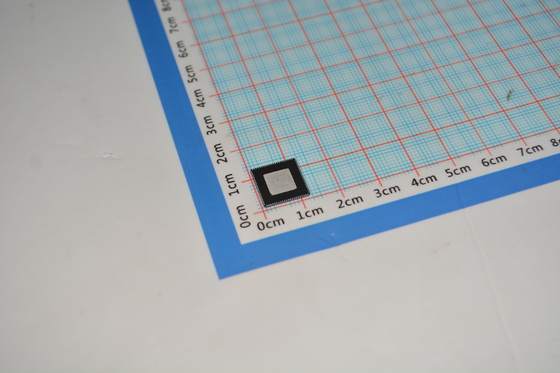

Disegno
