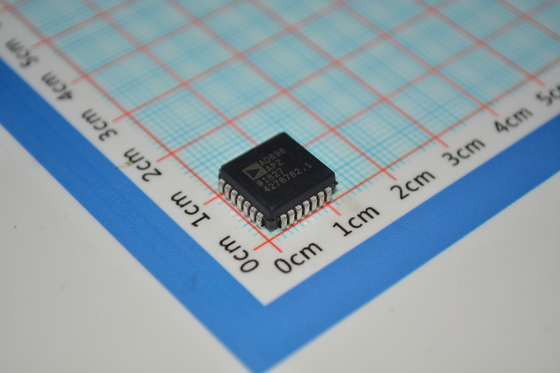

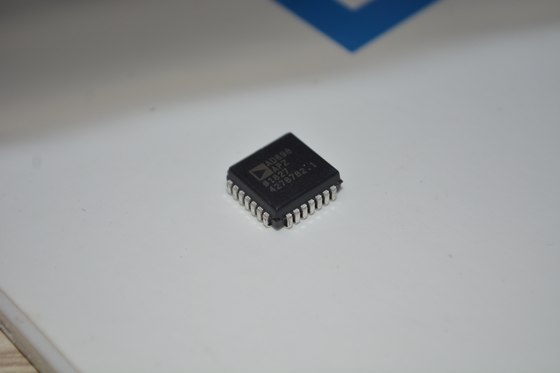

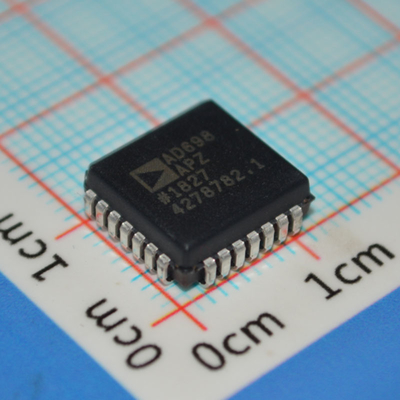

AD698APZ LVDT Signal Conditioner ±12V a ±15V Funzionamento 20kHz Larghezza di banda 0,25% Linearità Alimentazione singola/doppia Intervallo di temperatura industriale per posizionamento e controllo del movimento

AD698APZ Condizionatore di segnale LVDT eplusmn;12V a eplusmn;15V Operazione 20kHz Larghezza di banda 0,25% Linearità Alimentazione singola/doppia Intervallo di temperatura industriale per il rilevamento della posizione e il controllo del movimento

andnbsp;

CARATTERISTICHE

Soluzione a chip singolo, contiene oscillatore interno e riferimento di tensione

Nessuna regolazione richiesta

Interfacce per half-bridge, LVDT a 4 fili

Uscita CC proporzionale alla posizione

Gamma di frequenza da 20 Hz a 20 kHz

Uscita unipolare o bipolare

Decodifica anche segnali di ponte CA

Prestazioni eccezionali

andnbsp; Linearità: 0,05%

andnbsp; Tensione di uscita: 11 V

andnbsp; Deriva del guadagno: 20 ppm/C (tip)

andnbsp; Deriva dell'offset: 5 ppm/C (tip)

andnbsp;

APPLICAZIONI

La maggior parte delle applicazioni per l'AD598 può essere implementata anche con l'AD698. Fare riferimento alle applicazioni scritte per l'AD598 per una spiegazione dettagliata.

Vedere la scheda tecnica AD598 per:

andndash; Anello di prova - Bilancia di pesatura

andndash; Funzionamento sincrono di più LVDT

andndash; Circuito posizione-frequenza ad alta risoluzione

Questo circuito può essere utilizzato per ponti resistivi come estensimetri o per ponti induttivi o capacitivi che vengono comunemente utilizzati per sensori di pressione o flusso. Le uscite di segnale di basso livello di questi sensori sono suscettibili al rumore e alle interferenze e sono buoni candidati per le tecniche di elaborazione del segnale CA.

andnbsp;

DESCRIZIONE

L'AD698 è un sottosistema completo e monolitico di condizionamento del segnale Linear Variable Differen tial Transformer (LVDT). Viene utilizzato in combinazione con gli LVDT per convertire la posizione meccanica del trasduttore in una tensione CC unipolare o bipolare con un alto grado di precisione e ripetibilità. Tutte le funzioni del circuito sono incluse nel chip. Con l'aggiunta di pochi componenti passivi esterni per impostare la frequenza e il guadagno, l'AD698 converte l'uscita LVDT grezza in un segnale CC scalato. Il dispositivo funzionerà con LVDT half-bridge, LVDT collegati nella configurazione in serie opposta (4 fili) e RVDT.

L'AD698 contiene un oscillatore a onda sinusoidale a bassa distorsione per pilotare il primario LVDT. Due canali di demodulazione sincrona dell'AD698 vengono utilizzati per rilevare l'ampiezza primaria e secondaria. La parte divide l'uscita del secondario per l'ampiezza del primario e moltiplica per un fattore di scala. Questo elimina gli errori del fattore di scala dovuti alla deriva dell'ampiezza dell'azionamento primario, migliorando le prestazioni e la stabilità della temperatura.

L'AD698 utilizza un'architettura ratiometrica unica per eliminare diversi svantaggi associati agli approcci tradizionali all'interfacciamento LVDT. I vantaggi di questo nuovo circuito sono: non sono necessarie regolazioni; la stabilità della temperatura è migliorata; e l'intercambiabilità del trasduttore è migliorata.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
