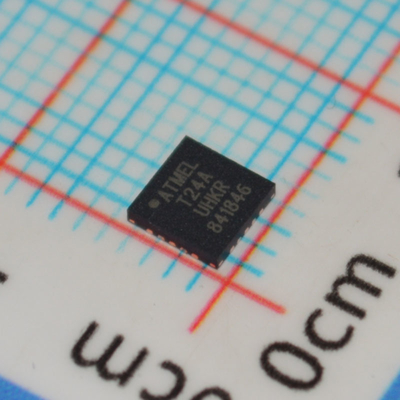

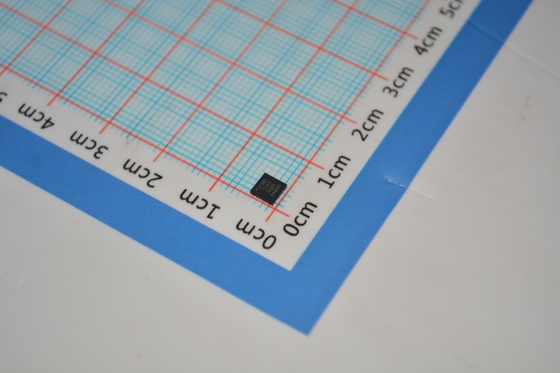

ATTINY24A-MUR Microcontrollore AVR a 8 bit con 2KB Flash, velocità 12MHz, 128B EEPROM, 12 pin I/O, funzionamento 1.8V-5.5V, da -40°C a +85°C e Ultra-Basso Consumo per Progetti compatti

ATTINY24A-MUR Microcontrollore AVR a 8 bit con 2KB Flash 12MHz velocità 128B EEPROM 12 pin di I/O 1,8V-5,5V Operazione -40°C a +85°C

enbsp;

Caratteristiche

andbull; High Performance, Low Power AVRandreg; Microcontrollore a 8 bit

& bull; Architettura RISC avanzata

120 istruzioni potenti

La maggior parte delle esecuzioni a ciclo di orologio singolo

32 x 8 Registri di lavoro a scopo generale

Funzionamento completamente statico

andbull; Segmenti di memoria non volatili ad alta resistenza

2K/4K/8K byte di memoria di programmazione flash auto-programmabile

resistenza: 10.000 cicli di scrittura/cancellazione

128/256/512 Bytes di EEPROM programmabile in sistema

resistenza: 100.000 cicli di scrittura/cancellazione

128/256/512 byte di SRAM interna

Ritenzione dei dati: 20 anni a 85°C / 100 anni a 25°C

  – Blocco di programmazione per auto-programmazione Flash & EEPROM Data Security

e bull; Caratteristiche periferiche

un timer/controllore a 8 bit e un timer/controllore a 16 bit con due canali PWM, ciascuno

enbsp; edash; ADC a 10 bit

8 Canali a fine singolo

andbull; 12 coppie di canali ADC differenziali con guadagno programmabile (1x / 20x)

Timer programmabile con oscillatore separato su chip

Comparatore analogo on-chip

Interfaccia seriale universale

e bull; Caratteristiche speciali del microcontroller

e   e– debugWIRE On-chip Debug System

Programmabile tramite porta SPI

Fonti di interruzione interne ed esterne

enbsp; enbsp; e bull; Pin Change Interrupt su 12 Pins

enbsp; e ndash; modalità a bassa potenza inattivo, riduzione del rumore ADC, standby e disattivazione

Circuito di reset di accensione potenziato

circuito di rilevamento programmabile con funzione di disattivazione software

Oscillatore calibrato interno

Sensore di temperatura on-chip

e bull; I/O e pacchetti

Disponibile in 20 pin QFN/MLF/VQFN, 14 pin SOIC, 14 pin PDIP e 15 ball UFBGA

12 linee di I/O programmabili

tensione di funzionamento:

e  e  1,8 e  e  5,5 V

e toro; Grado di velocità:

enbsp; e ndash; 0 e ndash; 4 MHz @ 1,8 e ndash; 5.5V

enbsp; e ndash; 0 e ndash; 10 MHz @ 2,7 e ndash; 5.5V

enbsp; e ndash; 0 e ndash; 20 MHz @ 4.5 e ndash; 5.5V

-40°C a +85°C

e bull; basso consumo energetico

enbsp; e ndash; modalità attiva:

enbsp; enbsp; e bull; 210 emicro;A a 1,8V e 1 MHz

e   e – in modalità di inattività:

enbsp; enbsp; e bull; 33 e micro;A a 1,8V e 1 MHz

e   e & amp; & amp; Modalità di disattivazione:

e  e  e  bull; 0,1 emicro;A a 1,8V e 25 e°C

enbsp;

Applicazioni

1Elettronica di consumo e Smart Home

• Controlli a distanza, tastiere, controllori a LED

• Apparecchi domestici di piccole dimensioni (ad esempio, macchine per il caffè, ventilatori)

• Nodi di sensori intelligenti (monitoraggio della temperatura/umidità)

2Controllo e automazione industriale

• Controllo del motore di piccole dimensioni (guida PWM del motore passo/DC)

• Acquisizione e elaborazione di segnali da sensori industriali

• Controllo di interfaccia PLC o HMI di bassa complessità

3. IoT e dispositivi wireless

• Sensori wireless a batteria (controllo ausiliario del modulo Zigbee/Bluetooth)

• Registratori di dati a bassa potenza (che utilizzano EEPROM per la memorizzazione)

4. Elettronica e periferiche per l'industria automobilistica

• Accessori per veicoli (controllo dell'illuminazione ambiente a LED, semplice rilevamento degli interruttori)

• Elettronica per l'automobile di ricambio (MCU a supporto di adattatori OBD)

5. Dispositivi portatili e alimentati a batteria

• Giocattoli elettronici, piccoli dispositivi portatili

• Nodi di sensori solari/Wi-Fi (utilizzando supporto a bassa tensione da 1,8 V)

Descrizioni

La porta B è una porta I/O bidirezionale a 4 bit con resistori di pull-up interni (scelti per ogni bit).I buffer di uscita della porta B hanno caratteristiche di azionamento simmetriche con elevata capacità di affondamento e di fonte, ad eccezione del PB3 che ha la capacità di RESET. Per utilizzare pin PB3 come pin I/O, invece di pin RESET, programma (andlsquo;0andrsquo;) RSTDISBL fusibile.Pini di porta B che sono esternamente tirato basso sarà fonte di corrente se le resistenze pull-up sono attivatiI pin della porta B sono tri-statati quando una condizione di reset diventa attiva, anche se l'orologio non è in esecuzione.

Un livello basso su questo pin per più tempo della lunghezza minima dell'impulso genererà un reset, anche se l'orologio non è in esecuzione e a condizione che il pin di reset non sia stato disabilitato.La lunghezza minima dell'impulso è riportata nella tabella 20-4 a pagina 176Impulsi più brevi non sono garantiti per generare un reset.

La porta A è una porta I/O bidirezionale a 8 bit con resistori di pull-up interni (scelti per ogni bit).I buffer di uscita della porta A hanno caratteristiche di azionamento simmetriche con una elevata capacità di affondamento e sorgenteCome ingressi, i pin della porta A che sono esternamente tirati verso il basso genereranno corrente se le resistenze di pull-up sono attivate.anche se l'orologio non funziona.
