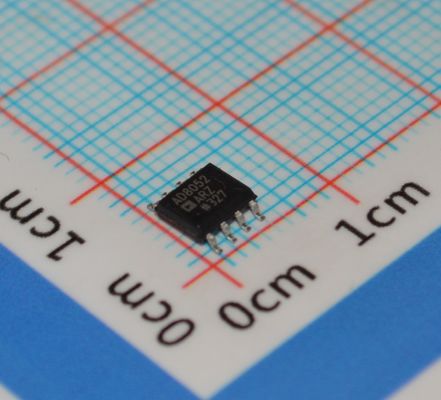

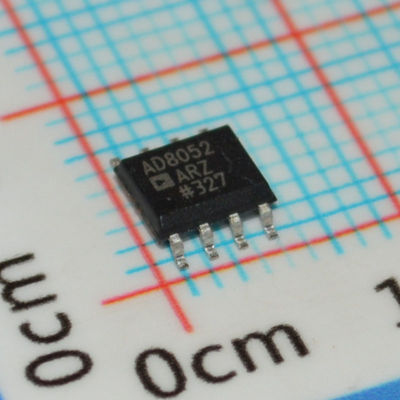

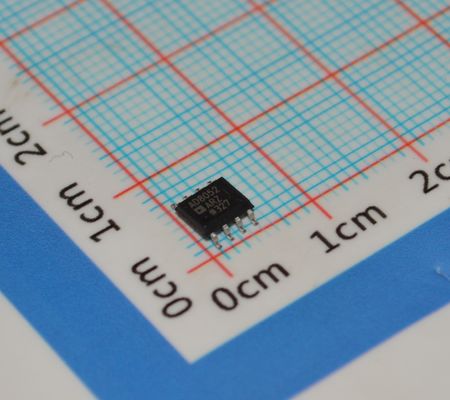

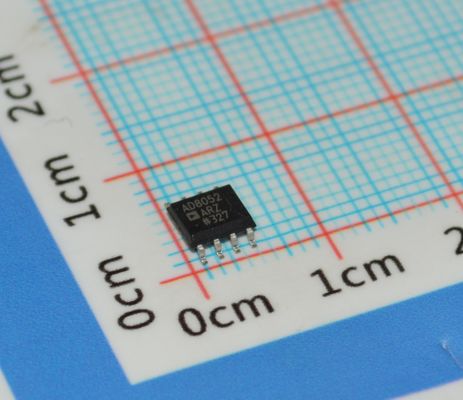

AD8052AR Alta velocità 300MHz Op Amp Basso rumore 4.5nV/√Hz 5V Operazione Ferrovia-ferrovia Output Basso distorsione e 160mA Output Drive per video/ADC buffer

AD8052AR Amplificatore Operazionale ad Alta Velocità 300MHz Basso Rumore 4.5nV/andradic;Hz Funzionamento a 5V Uscita Rail-to-Rail Bassa Distorsione e 160mA di Uscita per Buffer Video/ADC

andnbsp;

CARATTERISTICHE

Alta velocità e assestamento rapido a 5 V

andnbsp; 110 MHz, larghezza di banda andminus;3 dB (G = +1) (AD8051/AD8052)

andnbsp; 150 MHz, larghezza di banda andminus;3 dB (G = +1) (AD8054)

andnbsp; Velocità di risposta di 145 V/andmu;s

andnbsp; Tempo di assestamento di 50 ns allo 0,1%

Funzionamento a singola alimentazione

andnbsp; Uscite che oscillano entro 25 mV da entrambi i rail

andnbsp; Gamma di tensione di ingresso: andminus;0,2 V a +4 V; VS = 5 V

Specifiche video (G = +2)

andnbsp; Linearità di guadagno di 0,1 dB: 20 MHz; RL = 150 andOmega;

andnbsp; Guadagno/fase differenziale: 0,03%/0,03anddeg;

Bassa distorsione

andnbsp; andminus;80 dBc armonica totale @ 1 MHz, RL = 100 andOmega;

Eccezionale capacità di pilotaggio del carico

andnbsp; Pilota 45 mA, 0,5 V dai rail di alimentazione (AD8051/AD8052)

andnbsp; Pilota un carico capacitivo di 50 pF (G = +1) (AD8051/AD8052)

Basso consumo: 2,75 mA/amplificatore (AD8054)

Basso consumo: 4,4 mA/amplificatore (AD8051/AD8052)

andnbsp;

APPLICAZIONI

Filtri attivi

Driver analogico-digitale

Buffer di clock

Video consumer

Telecamere professionali

Sistemi di imaging CCD

CD/DVD ROM

andnbsp;

DESCRIZIONE

Gli AD8051 (singolo), AD8052 (doppio) e AD8054 (quadruplo) sono amplificatori a basso costo, ad alta velocità e con feedback di tensione. Gli amplificatori funzionano con alimentazioni da +3 V, +5 V o andplusmn;5 V con una bassa corrente di alimentazione. Hanno una vera capacità a singola alimentazione con una gamma di tensione di ingresso che si estende di 200 mV al di sotto del rail negativo e entro 1 V del rail positivo.

Nonostante il loro basso costo, gli AD8051/AD8052/AD8054 offrono prestazioni e versatilità complessive eccellenti. La tensione di uscita oscilla entro 25 mV da ciascun rail, fornendo la massima gamma dinamica di uscita con un'eccellente ripristino dell'overdrive.

Gli AD8051/AD8052/AD8054 sono adatti per l'elettronica video, le telecamere, gli switcher video o qualsiasi apparecchiatura portatile ad alta velocità. La bassa distorsione e l'assestamento rapido li rendono ideali per applicazioni di filtri attivi.

Gli AD8051/AD8052 nel SOIC a 8 pin, l'AD8052 nell'MSOP, l'AD8054 nel SOIC a 14 pin e i package TSSOP a 14 pin sono disponibili nell'intervallo di temperatura esteso da andminus;40anddeg;C a +125anddeg;C.

andnbsp;

INFORMAZIONI

andnbsp;

Disegno
