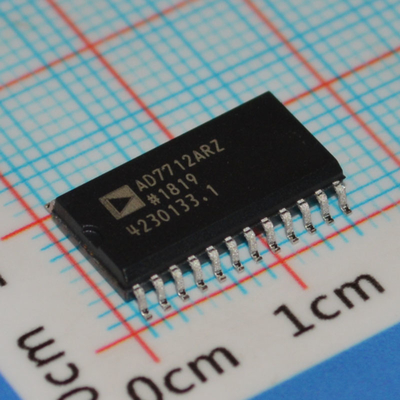

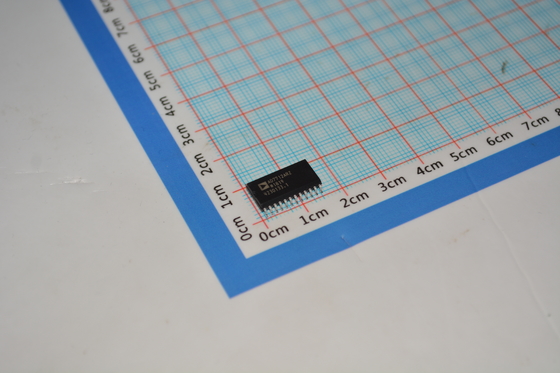

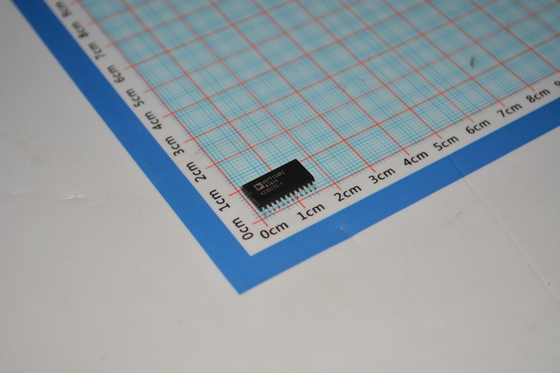

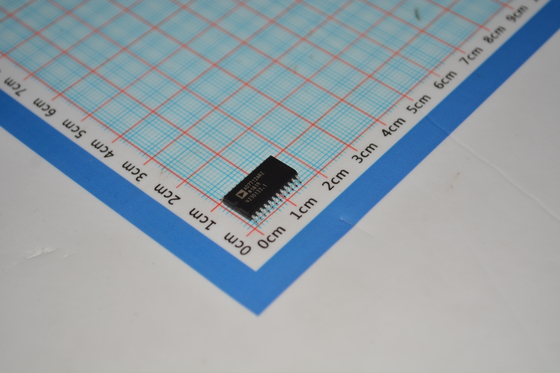

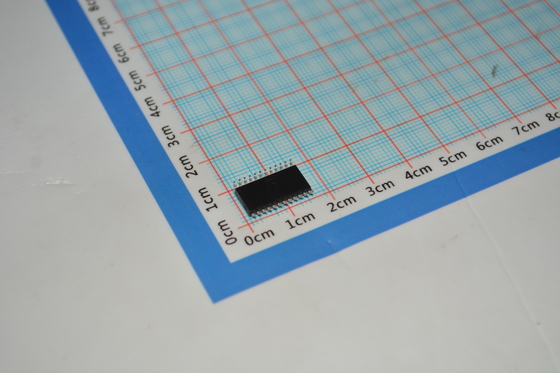

AD7712ARZ ADC a 24 bit Σ-Δ con PGA a basso rumore integrato, funzionamento a 5V/3V, alta precisione, filtraggio flessibile e bassa potenza per la rilevazione di precisione

AD7712ARZ ADC Σ-Δ a 24 bit con PGA a basso rumore integrato, funzionamento a 5V/3V, alta precisione, filtraggio flessibile e bassa potenza per il rilevamento di precisione

CARATTERISTICHE

ADC a bilanciamento di carica

24 bit senza codici mancanti

0,0015% di non linearità

Canali di ingresso analogici di livello alto e basso

Guadagno programmabile per entrambi gli ingressi

  Guadagni da 1 a 128

  Ingresso differenziale per canale a basso livello

Filtro passa-basso con cutoff del filtro programmabile

Possibilità di leggere/scrivere i coefficienti di calibrazione

Interfaccia seriale bidirezionale per microcontrollore

Opzione di riferimento interno/esterno

Funzionamento a singola o doppia alimentazione

Bassa potenza (tip. 25 mW) con modalità di spegnimento

  (tip. 100 W)

APPLICAZIONI

Controllo di processo

Trasmettitori intelligenti

Strumenti industriali portatili

DESCRIZIONE

L'AD7712 è un front-end analogico completo per applicazioni di misurazione a bassa frequenza. Il dispositivo ha due canali di ingresso analogici e accetta segnali di basso livello direttamente da un trasduttore o segnali di alto livello (±4 VREF) e genera una parola digitale seriale. Impiega una tecnica di conversione sigma-delta per realizzare fino a 24 bit di prestazioni senza codici mancanti. Il segnale di ingresso a basso livello viene applicato a un front-end a guadagno programmabile proprietario basato su un modulatore analogico. L'ingresso analogico di alto livello viene attenuato prima di essere applicato allo stesso modulatore. L'uscita del modulatore viene elaborata da un filtro digitale integrato. La prima tacca di questo filtro digitale può essere programmata tramite il registro di controllo integrato, consentendo la regolazione del cutoff del filtro e del tempo di assestamento.

Normalmente, uno dei canali verrà utilizzato come canale principale con il secondo canale utilizzato come ingresso ausiliario per misurare periodicamente una seconda tensione. La parte può essere azionata da un'unica alimentazione (collegando il pin VSS a AGND), a condizione che i segnali di ingresso sull'ingresso analogico a basso livello siano più positivi di –30 mV. Portando il pin VSS negativo, la parte può convertire i segnali fino a –VREF su questo ingresso a basso livello. Questo ingresso a basso livello, così come l'ingresso di riferimento, presenta capacità di ingresso differenziale.

L'AD7712 è ideale per l'uso in sistemi intelligenti basati su microcontrollore. La selezione del canale di ingresso, le impostazioni del guadagno e la polarità del segnale possono essere configurate via software utilizzando la porta seriale bidirezionale. L'AD7712 contiene anche opzioni di autocalibrazione, calibrazione del sistema e calibrazione in background e consente all'utente di leggere e scrivere i registri di calibrazione integrati.

La costruzione CMOS garantisce una bassa dissipazione di potenza e una modalità di spegnimento programmabile via hardware riduce il consumo di energia in standby a soli 100 µW tipici. La parte è disponibile in un package a 24 pin, 0,3 pollici di larghezza, in plastica e a doppio in-linea ermetico (DIP), nonché in un package a 24 pin a profilo ridotto (SOIC).

INFORMAZIONI

Disegno
